BGS technic 9236 Bedienungsanleitung

Transportwagen und Montagehilfe für LKW-Räder
ANLEITUNG
Es ist wichtig, dass Sie diese Bedienungsanleitung, vor der
Verwendung dieses Produkts, sorgfältig lesen.
Dieses Handbuch beinhaltet Sicherheits- und Montagehinweise,
sowie Explosionszeichnung und Teileliste.
Nichtbefolgung von Anweisungen oder Sicherheitshinweisen
kann zu Verletzungen oder Sachschäden führen.
EIGENSCHAFTEN
1. Transportwagen dient der Aufnahme von Rädern bis zu
einem Gewicht von 68 Kg (150 lbs).
2. Entlastet den Rücken beim Abnehmen, Entfernen und
Ersetzen von schweren Lkw-Rädern.
3. Die 75 mm Räder ermöglichen eine genaue Positionierung
unter dem LKW Rad.
4. Transportwagen unterstützt eine leichte Demontage und
Montage von Rädern.
5. Eine Rollwalze an jedem Ausleger erlaubt ein Drehen der
Räder zum Ausrichten der Bohrungen zu den Radbolzen.
SICHERHEITSHINWEIS
Überschreiten Sie niemals die max. Traglast von 68 Kg (150 lbs)

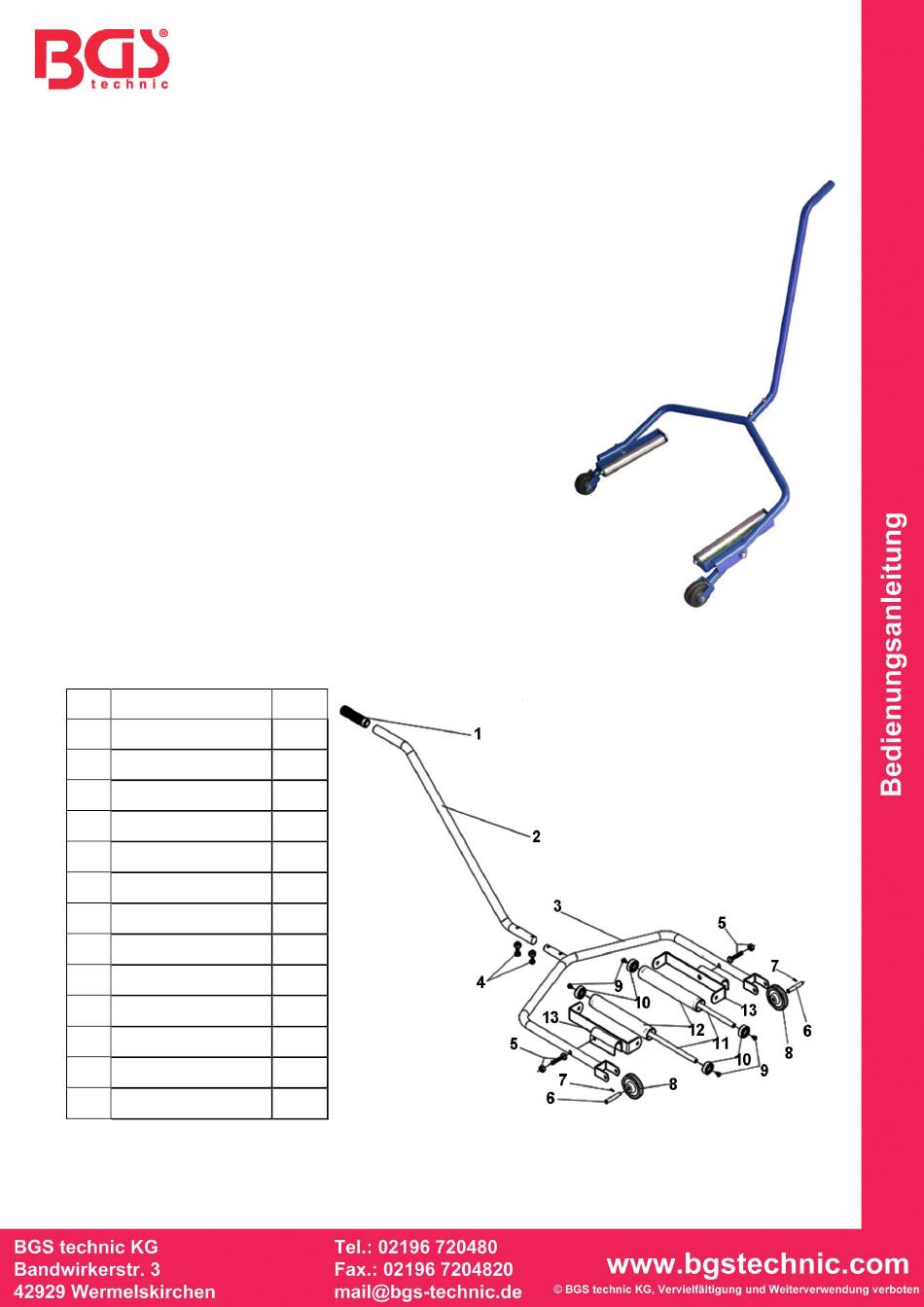

ZEICHNUNG & TEILELISTE
Nr. Bezeichnung
1 Griffabdeckung
2 Griff
3 Rahmen
4 Schraube / Mutter
5 Schraube / Mutter
6 Stift
7 Spannstift
8 Rad
9 Bolzen
10 Achswelle
11 Achse
12 Rollwalze
13 Rollenrahmen
HINWEIS
Einige Teile in der Zeichnung und Liste dienen ausschließlich der Abbildung des Aufbaus und sind
nicht als Einzelteil erhältlich.
Stk.
1
1
1
2
2
2
2
2
4
4
2
2
2
Art. 9236
