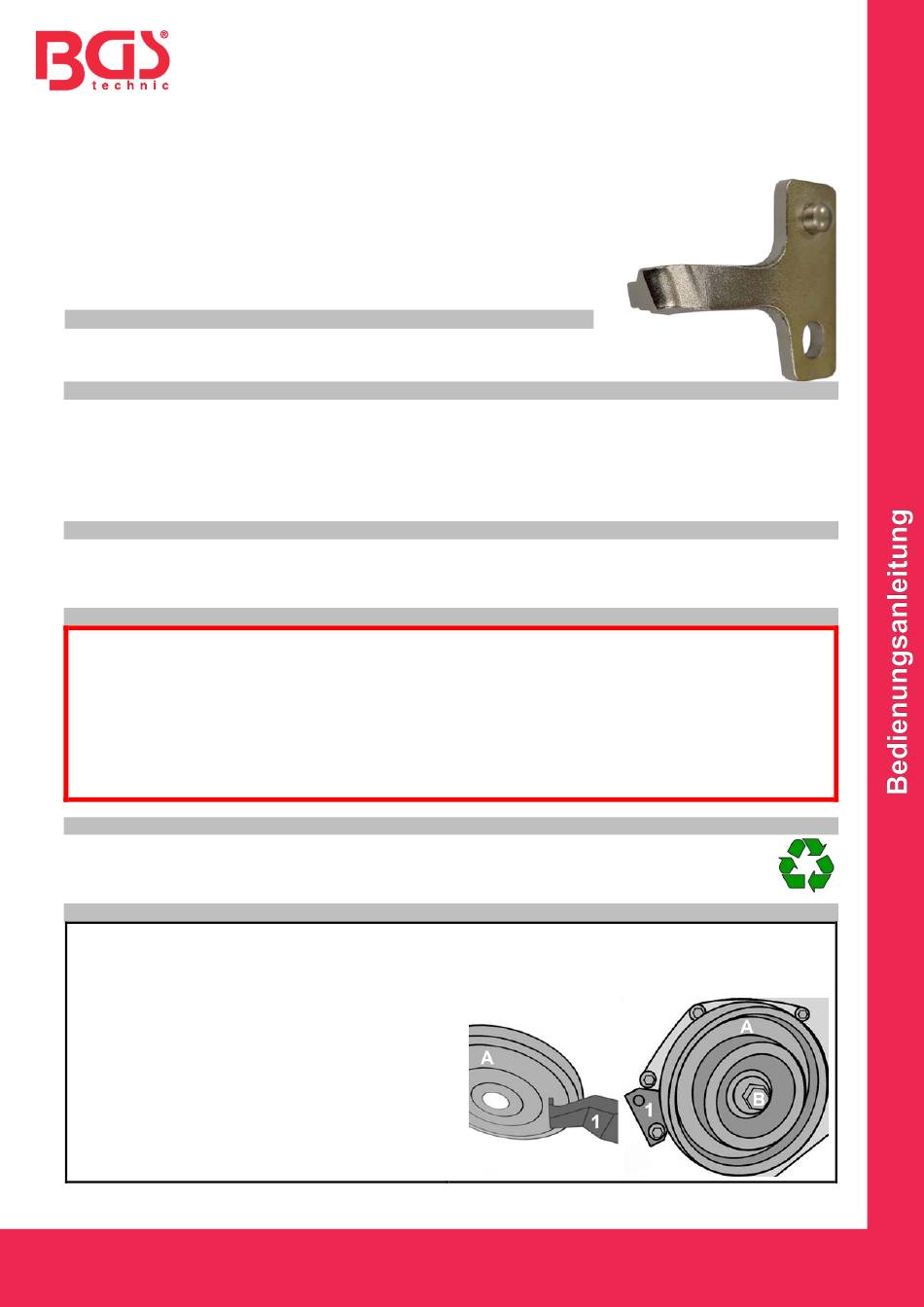

BGS technic 9224-1 Bedienungsanleitung

Kurbelwellen-Riemenscheiben-Ausrichtwerkzeug
WERKZEUG
Werkzeug zum Ausrichten der Kurbelwellen-Riemenscheibe,
zu verwenden wie Ford OEM 303-1550, Volvo OEM 999-7431/303-1550
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie
das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem Verwendungszweck
entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden, Verletzungen und Erlöschen
der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres Nachlesen an einem sicheren
und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie das Produkt an Dritte
weitergeben.
VERWENDUNGSZWECK
Dieses Werkzeug dient zum Ausrichten der Kurbelwellen-Riemenscheibe (Schwingungsdämpfer) an 1.6L
EcoBoost Motoren (110/132 KW), verbaut im Focus (2010-), C-Max (2011-), Fiesta (2013-), Fusion (2013-)
und Modellen von Volvo mit baugleichen Motoren.
SICHERHEITSHINWEISE
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit dem Produkt oder dessen Verpackung spielen
•
Verwenden Sie das Produkt nicht, wenn beschädigt ist.
•
Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten
des Motors, einen dadurch entstehenden Motorschaden und Verletzungen.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage und
Montage immer der fahrzeugspezifischen Serviceliteratur.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind zu
sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen. Erkundigen
Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.
VERWENDUNG
Ersten Zylinder auf OT einstellen und Motor-Einstellwerkzeuge montieren.
Kurbelwellen-Riemenscheibe (A) ansetzen und Schraube (B) handfest anziehen (neue Schraube
verwenden). Werkzeug (1) montieren und Einstellung überprüfen, danach das Werkzeug (1) wieder
demontieren und die Schraube (B) in folgenden 4 Schritten festziehen.
1. Schraube mit 100 Nm Drehmoment anziehen
2. Schraube weitere 90° anziehen
3. 10-20 Sekunden warten
4. Schraube w eitere 15° anziehen
