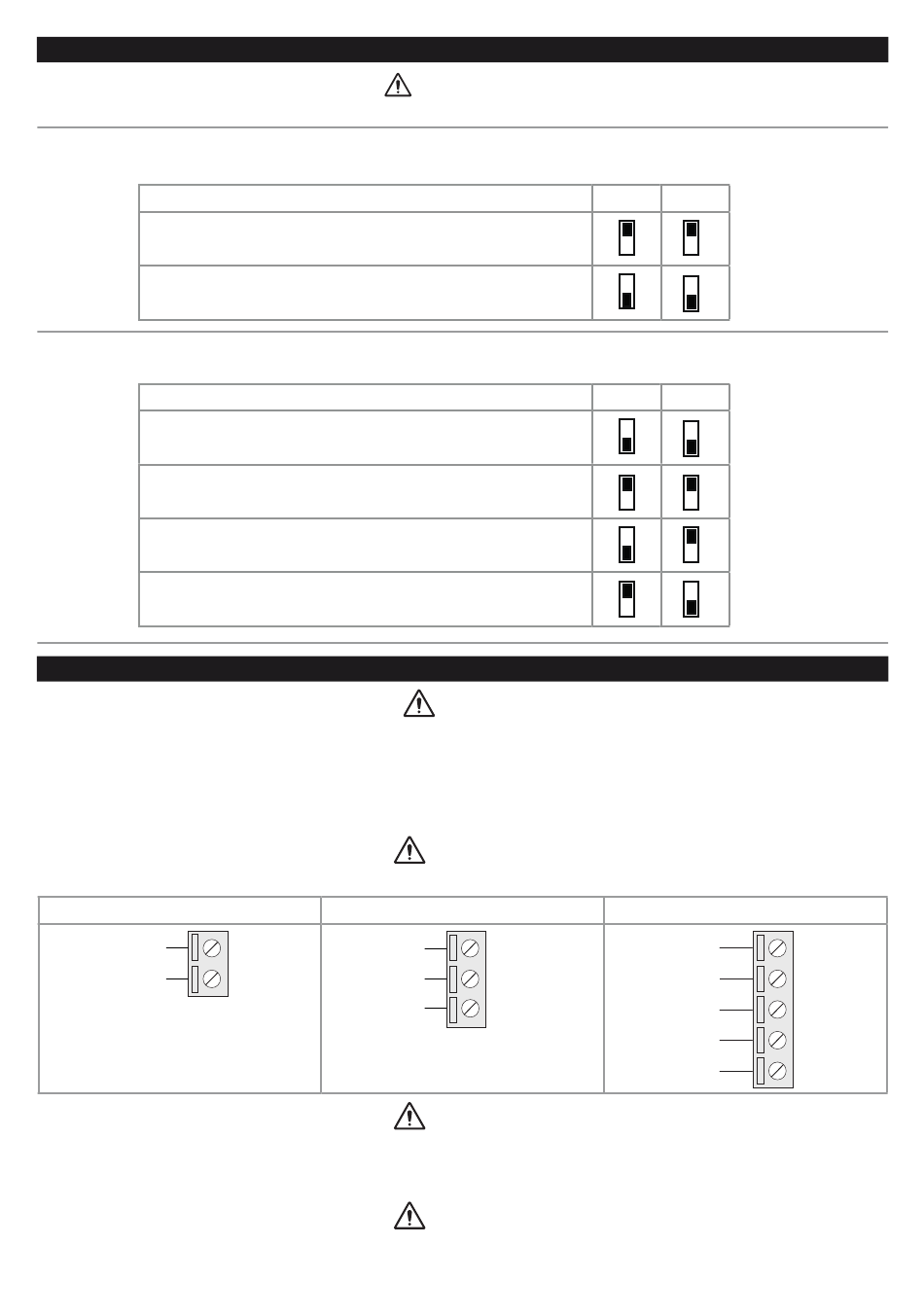

EINSTELLUNG DER DIP-SWITCHES
Die Einstellungen der DIP-Switches werden ausschließlich während des Hochfahrens gelesen. Bei jeder Änderung einen Neustart durchführen.
DIP-SWITCH SW1:
Über den DIP-SWITCH-SW1 kann die Polarisierung des Busses in Bezug auf den Port RS485 eingegeben werden.
Um den Bus auf RS485 zu polarisieren, müssen beide Wähl-
schalter des DIP SW1 auf ON gestellt sein
Um den Bus NICHT auf RS485 zu polarisieren, müssen beide
Wählschalter des DIP SW1 auf OFF gestellt sein
DIP-SWITCH SW2:
Über den DIP-SWITCH SW2 kann die IP-Konfiguration des Geräts eingegeben werden:
Um die Konfiguration über den Flash-Speicher durchzuführen,
müssen beide Wählschalter des DIP SW1 auf OFF gestellt sein
Um das Gerät wieder auf werkseitige Einstellungen zurückzu-
setzen, müssen beide DIP SW1 auf ON gestellt sein
Um die IP-Adresse des Gerät auf den Standardwert der Ether-
net-Produkte von SENECA zu bringen: 192.168. 90.101
reserviert
ELEKTRISCHE ANSCHLÜSSE
Das Modul vor dem Anschließen der Eingänge und der Ausgänge ausschalten.
Um die Anforderungen der elektromagnetischen Störfestigkeit zu erfüllen:
-verwenden Sie abgeschirmte Kabel für die Signale;
-schließen Sie die Abschirmung an die bevorzugte Erdung des Instrumentes an;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
Nur Leiter aus Kupfer oder mit Kupfer verkleidetem Aluminium oder AL-CU oder CU-AL verwenden
STROMVERSORGUNG
Vac / Vdc
Vac / Vdc
Die Stromversorgungsquelle muss durch eine in
angemessener Weise dimensionierte Sicherung
gegen Defekte des Moduls geschützt werden.
Das Gerät darf nur von einem Netzgerät mit einem Stromkreis mit begrenzter Energie bei max. 40 Vdc/28 Vac im Ausgang
gemäß CAN/CSA-C22.2 Nr. 61010-1-12/UL Std. Nr. 61010-1 (3. Ausgabe) Kapitel 6.3.1/6.3.2 und 9.4 oder Klasse 2 gemäß
CSA 223/UL1310 versorgt werden.
Es handelt sich um Geräte offenen Typs, die für die endgültige Installation in einem Gehäuse/einer Schalttafel bestimmt sind,
das/die mechanischen Schutz und Schutz gegen die Ausbreitung von Feuer bietet.
