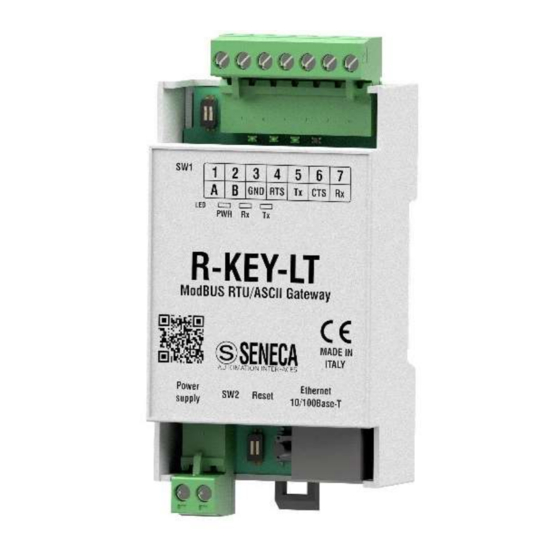

- Seite 1 INSTALLATIONSHANDBUCH R-KEY-LT 1-Port ModBUS RTU/ASCII Industrial Gateway SENECA S.r.l. Via Austria, 26 – 35127 – PADUA (PD) - ITALIEN Tel. +39.049.8705359 – 8705355 Fax +39 049.8706287 www.seneca.it ANWEISUNGEN IN DEUTSCHER SPRACHE...
-
Seite 2: Produktbeschreibung R-Key-Lt
Daten können aus technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden. PRODUKTBESCHREIBUNG R-KEY-LT R-KEY-LT ist ein kompaktes und robustes ModBUS-Gateway, das vom Protokoll ModBUS TCP-IP in ModBUS RTU/ASCII konvertiert und umgekehrt. Es unterstützt bis zu 8 gleichzeitige Client ModBUS TCP-IP bei maximale 10 ModBUS-TCP-IP-Servern. Mit diesem Modell können serielle Slave-ModBUS-Geräte in ein bestehendes ModBUS-TCP-... -
Seite 3: Layout Des Moduls
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway LAYOUT DES MODULS Abmessungen (L×H×T) 53 x 110 x 32 mm Gewicht 80 g PC/ABS selbstlöschend UL94-V0 Gehäuse Grau RAL 7035 ANZEIGE MIT LED AUF DER FRONT Status Bedeutung der Leds Das Gerät wird mit zugeordneter IP- PWR (grün) - Seite 4 Von Ethernet-ModBUS an seriellen ModBUS Von seriellem ModBUS an Ethernet-ModBUS R-KEY-LT kann über den integrierten Webserver vollständig konfiguriert werden. Die Tools zur Programmierung und/oder Konfigurierung des Produkts sowie sämtliche Handbücher können kostenlos von der Website www.seneca.it/produkte/r-key-lite heruntergeladen werden.
- Seite 5 DIP-Switches SW2 sein Um die IP-Adresse des Gerät auf den Standardwert der Ethernet-Produkte von SENECA zu bringen: 192.168.90.101 Reserviert (*) ACHTUNG: Die Einstellungen der DIP-Switches werden ausschließlich während des Hochfahrens gelesen. Bei jeder Änderung einen Neustart durchführen. INSTALLATION | ENTFERNUNG VON DER OMEGA-SCHIENE IEC EN 60715 Installation auf DIN-Schiene Installation: Das Gerät auf der OMEGA-...
-
Seite 6: Technische Spezifikationen
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway INSTALLATION | ENTFERNUNG FÜR WANDMONTAGE Wandmontage Installation: Das Gerät ist mit einer Öffnung für die Wandbefestigung ausgestattet. Nachdem der Dübel und die entsprechende Schraube an der Wand angebracht wurden, das seitliche Bild beachten. -
Seite 7: Elektrische Anschlüsse
R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway TECHNISCHE SPEZIFIKATIONEN UMGEBUNGSBEDINGUNGEN Betriebstemperatur -25 °C – +70 °C Feuchtigkeit 30 – 90 % nicht kondensierend Höhe bis zu 2.000 m über dem Meeresspiegel Lagerungstemperatur -20 °C – +85 °C Schutzgrad IP20 EN61000-6-4... - Seite 8 Neustart des Geräts muss nur die Taste 5 Sekunden lang gedrückt gehalten werden. Loslassen, wenn sich alle LEDs einschalten. Ethernet-Ports RJ45 R-KEY-LT hat einen Ethernet-Port 10/100 mit Steckverbindung RJ45 auf der unteren Seite des Moduls. SENECA Dok. MI00472 Rev. 1...
- Seite 9 R-KEY-LT | 1-Port ModBUS RTU/ASCII Industrial Gateway ZUBEHÖR Code Beschreibung CE-RJ45-RJ45-R Ethernet-Kabel RJ45-RJ45 mit Länge 1,5 m ALIM-MY2 Netzteil 230 V / 12V (optional) KONTAKTE Technischer Support: support@seneca.it Informationen zum Produkt: sales@seneca.it Konsultieren Sie für weitergehende Informationen das BENUTZERHANDBUCH, das kostenlos von der Website www.seneca.it/produkte/r-key-lite...
