Seneca R-KEY-LT Installationshandbuch Seite 2

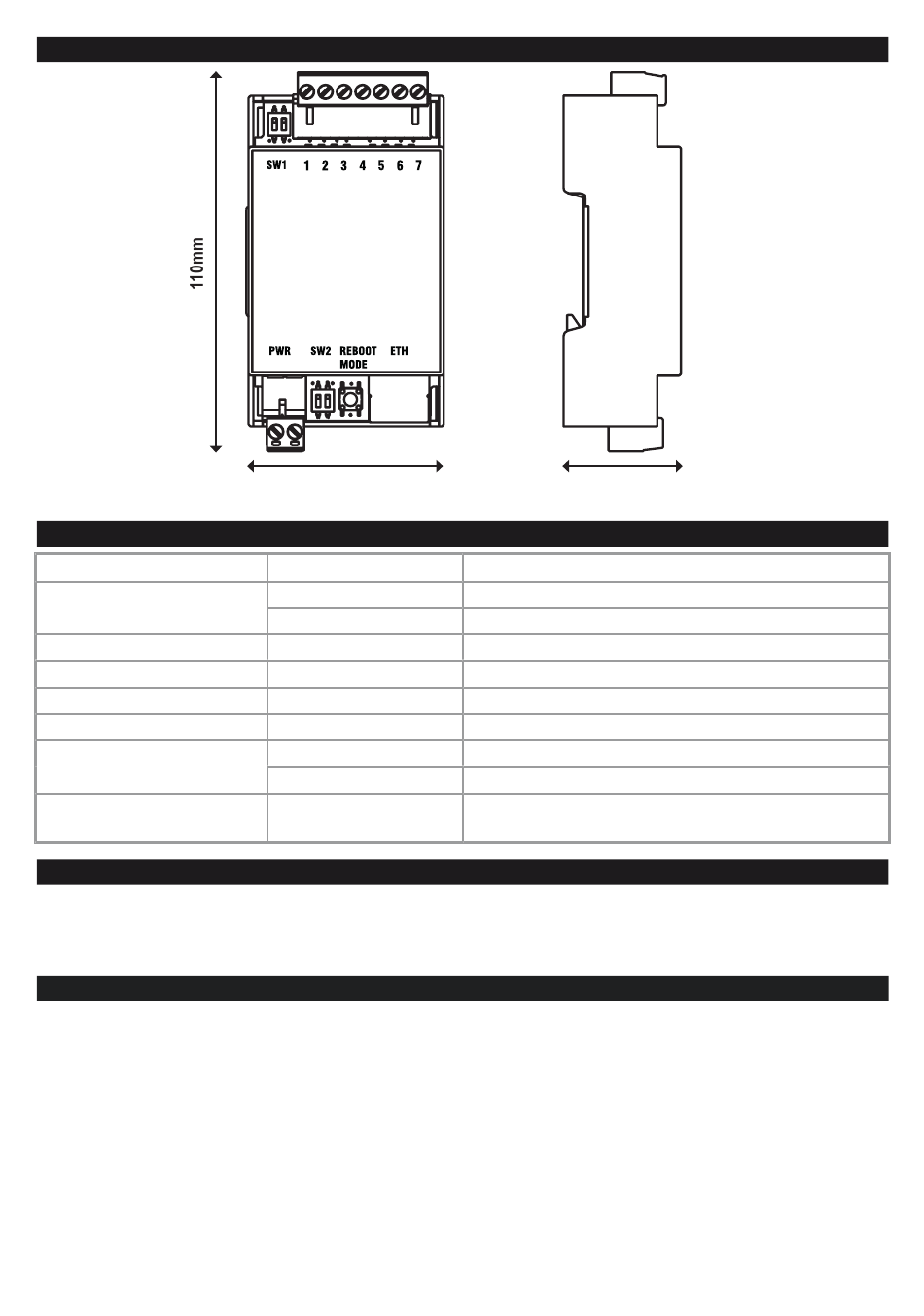

LAYOUT DES MODULS
Gewicht: 80g; Gehäuse: Material PC/ABS selbstlöschend UL94-V0, schwarz.
ANZEIGE MIT LED AUF DER FRONT
LED
PWR
TX
RX
ETH ACT (gelb)
ETH LNK (grün)
COM
(Nur Version R-KEY-LT-P)
COM+PWR
(Nur Version R-KEY-LT-P)
KONFIGURIERUNG DES GERÄTES
Das Gerät kann über integrierten Webserver vollständig konfiguriert werden. Die Tools zur Programmierung und/oder Kon-
figurierung des Produkts sowie sämtliche Handbücher können kostenlos mit Hilfe des auf dem Deckblatt angegebenen
QR-CODES heruntergeladen werden. Für weitere Informationen siehe BENUTZERHANDBUCH.
WERKSEINSTELLUNG
Die Default-IP-Adresse des Moduls ist statisch: 192.168.90.101
MI00472-3-DE
53mm
STATUS
An Das Gerät wird mit zugeordneter IP-Adresse versorgt.
Blinkend
Blinkend
Blinkend
Blinkend
Blinkend
Blinkend
Aus
Blinkend
INSTALLATIONSHANDBUCH
32mm
Bedeutung der LEDs
IP nicht zugeordnet
Datenübertragung an Port RS232/RS485
Datenempfang an Port RS232/RS485
Übertragung Pakete am Ethernet-Port
Der Ethernet-Port ist verbunden
Profinet-Kommunikation aktiv
Profinet-Kommunikation fehlt
Webserver aktiv / Profinet nicht aktiv
2/4
