WATERKOTTE RESÜMAT CD 4 Bedienungsanleitung
Im metallgehäuse
Inhaltsverzeichnis
Verwandte Anleitungen für WATERKOTTE RESÜMAT CD 4
Inhaltszusammenfassung für WATERKOTTE RESÜMAT CD 4

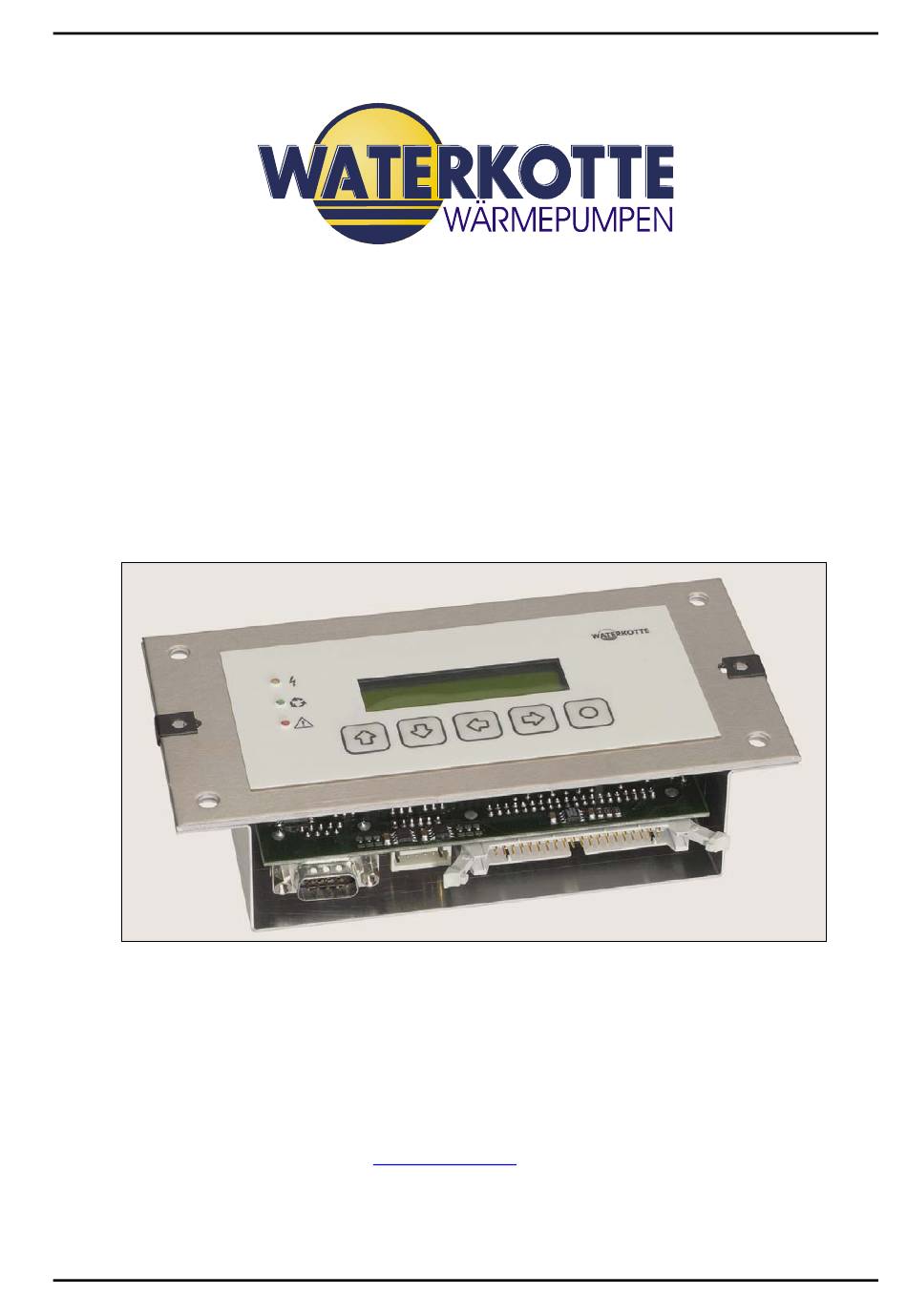

- Seite 1 WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Bedienungsanleitung Wärmepumpenregler RESÜMAT CD 4 WATERKOTTE Wärmepumpen GmbH Gewerkenstr. 15 D-44628 Herne Tel.: +49 2323 9376-0 Fax: +49 2323 9376-99 EMail: info@waterkotte.de Internet: www.waterkotte.de - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service NHALTSVERZEICHNIS ERST-INBETRIEBSETZUNG ........................3 1.1. RESÜMAT CD4 ..................... 3 EDIENUNG DES EGLERS 1.2............................5 EUCHTDIODEN 1.3..........................5 ERVICE ARAMETER 1.4........................... 6 NBETRIEBSETZUNG EINSTELLEN DER HEIZUNGSREGELUNG ................... 7 EINSTELLEN DES BRAUCHWASSERERWÄRMUNGSBETRIEBES ........... 9 EINSTELLEN DES BECKENWASSER-BETRIEBES................ -
Seite 3: Erst-Inbetriebsetzung

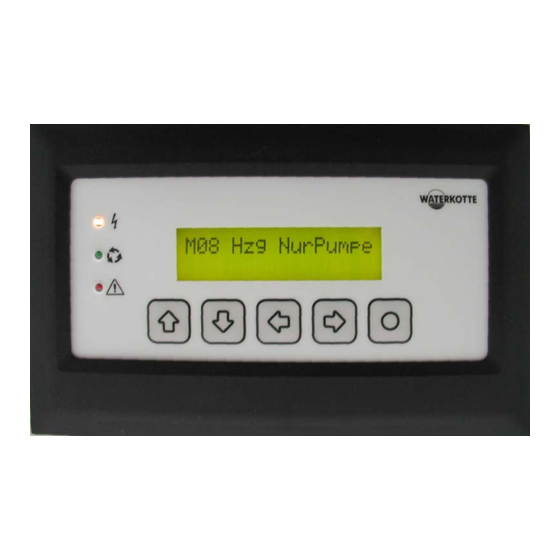

WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service 1. Erst-Inbetriebsetzung 1.1. Bedienung des Reglers RESÜMAT CD4 Bild 1. Bedienfeld RESÜMAT CD4 Die Bedienung des Reglers erfolgt über Fünf Tasten (Pfeil rauf , Pfeil runter , Pfeil links , Pfeil rechts , Eingabetaste ) und ist denkbar einfach. - Seite 4 WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Bild 3. Menüstruktur RESÜMAT CD4, Betreiberparameter - Seite 4 -...
-
Seite 5: Leuchtdioden
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Innerhalb der Menüstruktur kann durch Betätigung von oder zwischen den Menüpunkten gewechselt werden. Mit gelangt man in das ausgewählte Menü und kann dort wiederum mit die verschiedenen Parameter anwählen. Um den Wert eines Parameters zu ändern, wird zunächst durch einmaliges Drücken der... -
Seite 6: Inbetriebsetzung
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service 1.4. Inbetriebsetzung • Steuerspannung einschalten -> Man befindet sich nun im Menüpunkt „Messwerte“. Durch das Menü 3 „Zeiteinstellung“ auswählen und durch in das Menü eintreten. Hier erscheint zunächst der Parameter # 3.00 „Uhrzeit“. Sofern hier eine Änderung notwendig ist, die Eingabetaste betätigen - die angezeigte Uhrzeit ist nun editierbar –... -
Seite 7: Einstellen Der Heizungsregelung
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service • Zur erstmaligen Aktivierung der Betriebsstundenzähler den Parameter Nr. 3.06 und den Service-Parameter Nr. 3.10 jeweils auf den Wert 1 setzen. Die Betriebsstunden werden dann auf 0 gesetzt und vom aktuellen Datum und der aktuellen Uhrzeit an neu aufgezählt. - Seite 8 WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Über den Parameter Nr: 1.00 kann eine Handabschaltung des Heizungsbetriebes vorgenommen werden. Hierzu wird der Parameter auf "1" gesetzt. Durch Rücksetzen des Parameters auf "0" wird der Heizungsbetrieb wieder freigegeben. Der Brauchwasserbetrieb wird hierdurch nicht beeinflusst.
-
Seite 9: Einstellen Des Brauchwassererwärmungsbetriebes
Temperatur im Speicher um den Betrag der Schalthysterese ab, schaltet die Wärmepumpe zur Brauchwassererwärmung ein. Hinweis: Um ein Höchstmaß an Wirtschaftlichkeit bei der Brauchwassererwärmung mit der Wärmepumpe zu erzielen, sollte in jedem Fall ein WATERKOTTE-Ladespeicher verwendet werden. 4. Einstellen des Beckenwasser-Betriebes Alternativ Brauchwassererwärmung... -
Seite 10: Einstellen Des Betriebes Für Stufe 2
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service 5. Einstellen des Betriebes für Stufe 2 Das Herausschalten des Relaisausganges Stufe 2 kann nur erfolgen, wenn die letzte Stelle des Parameters Nr. 6.02 auf 2 gesetzt ist. Stufe 2 schaltet automatisch bei Leistungsmangel (Rücklauftemperatur konnte innerhalb von 20 Minuten nicht angehoben werden) und bei Ausfallmeldung heraus, so dass hiermit ein zusätzlicher Wärmeerzeuger eingeschaltet werden kann. -
Seite 11: Externe Sollwertänderung
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service 8. Externe Sollwertänderung Die vom RESÜMAT CD errechnete Solltemperatur für den Heizungsrücklauf lässt sich in den Grenzen von -5..5 K verändern. Das Maß für die Änderung wird in Service-Parameter Nr. 1.11 "Hzg: ExtAnhebung" festgelegt. Die eingestellte Sollwertänderung wird aktiv in dem unter den Parametern Nr. - Seite 12 WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service • Warnungen Eingangsseite (Service-Parameter Nr. 4.01) • Warnungen Ausgangsseite (Service-Parameter Nr. 4.02) • Warnungen Sonstige (Service-Parameter Nr. 4.03) In den oben aufgeführten Kanälen lassen sich die Zustände der Warnmeldungen ablesen. Eine 1 bedeutet, dass die entsprechende Warnmeldung aktiv ist und erscheint. Die folgenden Warnmeldungen können erscheinen:...
-
Seite 13: Anschlussplan Relaisplatine Resümat Cd 4
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Anschlussplan Relaisplatine RESÜMAT CD 4 - Seite 13 -... -
Seite 14: Widerstandswerte Temperaturfühler Ntc 10 K
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Widerstandswerte Temperaturfühler NTC 10 K Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand [°C ] [Ohm] [°C ] [Ohm] [°C ] [Ohm] - 20 97.072 10,00 19.899 40,00 5.326 - 19 91.613 11,00 18.970 41,00 5.117... -
Seite 15: Strukturliste Menü Für Resümat Cd 4
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Strukturliste Menü für Resümat CD 4 Menü Nummer: 0 Messwerte Kanal Beschreibung Werk Außenwand Temperatur Ist °C Außenwand Temperatur Mittelwert 24h °C Temperatur Außen Mittelwert 1h °C Heizungstemperatur Rücklauf Soll °C Heizungstemperatur Rücklauf Ist °C... -
Seite 16: Menü Nummer: 3 Zeiteinstellung
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Menü Nummer: 3 Zeiteinstellung Kanal Beschreibung Werk Rechner Uhrzeit Rechner Datum Messbeginn Betriebsstunden (Betreiber) Zeit Messbeginn Betriebsstunden (Betreiber) Datum Betriebsstunden Heizung (Betreiber) Betriebsstunden Warmwasser (Betreiber) Betriebsstunden Reset (Betreiber) Betriebsstunden Kompressor Messzeit (Service) Betriebsstunden Kompressor Messdatum... -
Seite 17: Menü Nummer: 7 Handschaltung
WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Clear Ausfälle Menü Nummer: 6 Servicedaten Kanal Beschreibung Werk Kennzahl für die restlichen Kanäle Rücksetzung Werkseinstellung Ein Aus stufen Modus 7.5.2 1.1.1 Reset Wärmepumpe Modem Anzahl Klingelzeichen Fremdzugriff Freigabe Schlüsselnummer Externe Heizungssteuerung Externe Rücklaufsteuerung °C... - Seite 18 WATERKOTTE GMBH Bedienungshandbuch RESÜMAT CD - Service Mode Warmwasser Menü Nummer: 9 Programmdaten Kanal Beschreibung Werk Stat Version Stat Last Mode date Stat Boot Time Stat Boot Date Analogwert Korrekturfaktor Sat Crc Soll Sat Neu Kanal Stat Run Kanal Technische Änderungen bleiben uns vorbehalten!
