Chlor-Regelventil C 7700
7.3.3 Schlauchanschluss herstellen
Handlungsvoraussetzung:
ü
Das Gerät ist an der Wand montiert.
ü
Der Transportschutz am Anschluss ist entfernt.
Benötigte Betriebsmittel:
Scharfes Messer
@
3

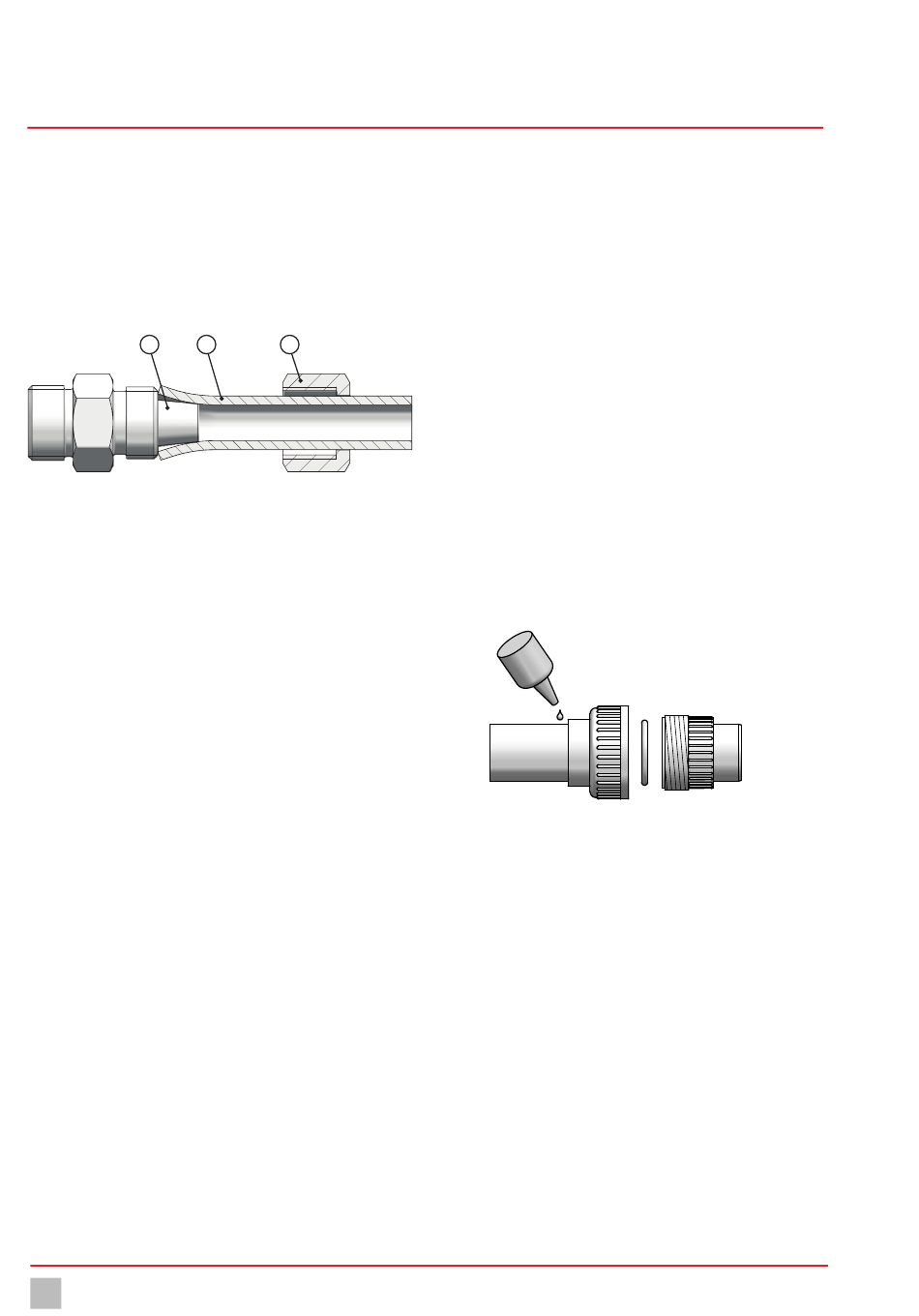

Abb. 7: Schlauchanschluss herstellen
Führen Sie die folgenden Arbeitsschritte durch:
1. Schneiden Sie den Schlauch (1) rechtwinklig ab.
2. Schieben Sie die Überwurfmutter (2) auf den Schlauch.
3. Schieben Sie das Schlauchende auf den Konus des Schlauchan-
schlusses (3).
4. Ziehen Sie die Überwurfmutter von Hand an.
5. Befestigen Sie den Schlauch an der Wand.
ü
Schlauchleitung montiert.
Installation
16
Abschluss der Montage
1
2
7.3.4 PVC-Klebeverbindung herstellen
Handlungsvoraussetzung:
ü
Das Gerät ist an der Wand montiert.
ü
Die Vakuumleitung ist mit ausreichend Rohrklemmen fixiert und trifft
spannungsfrei auf den Anschluss.
ü
Alle Teile sind sauber und trocken.
ü
Der Transportschutz am Anschluss ist entfernt.
Benötigte Betriebsmittel:
@
Rohrschneider
Feile oder Fasen-Werkzeug
@
PVC-Kleber und Reiniger
@
Fusselfreie Papiertücher
@
Führen Sie die folgenden Arbeitsschritte durch:
1. Schneiden Sie das PVC-Rohr rechtwinklig ab. Bringen Sie außen am
Rohr eine Fase an (ca. 3 mm x 20°).
2. Reinigen Sie das Rohr und die Muffe mit dem Reiniger, der vom
Klebstoff-Hersteller empfohlen wird.
3. Kleben Sie das Rohr in den Anschluss. Befolgen Sie dabei die
Anweisungen des PVC-Klebers.
Abb. 8: PVC-Klebeverbindung herstellen
4. Montieren Sie den Anschluss am Gerät. Achten Sie darauf, dass der
O-Ring montiert ist.
5. Ziehen Sie die Überwurfmutter von Hand an.
6. Lassen Sie die Klebung vor der Dichtheitsprobe mindestens
3 Stunden aushärten
ü
PVC-Klebeverbindung hergestellt.
7.4 Abschluss der Montage
Nach Abschluss der Montage müssen alle Kabelverschraubungen
angezogen werden, um den IP-Schutzgrad der Installation zu gewährleis-
ten. Alle Deckel am Gerät müssen geschlossen werden. An allen
Verschraubungen der Rohrleitungen werden die Überwurfmuttern von
Hand angezogen.
BA-20710-01-V05
Betriebsanleitung
© Lutz-Jesco GmbH 2017
