2 Sicherheitshinweise
2.4.3.1 Versorgungsspannungsanschluss

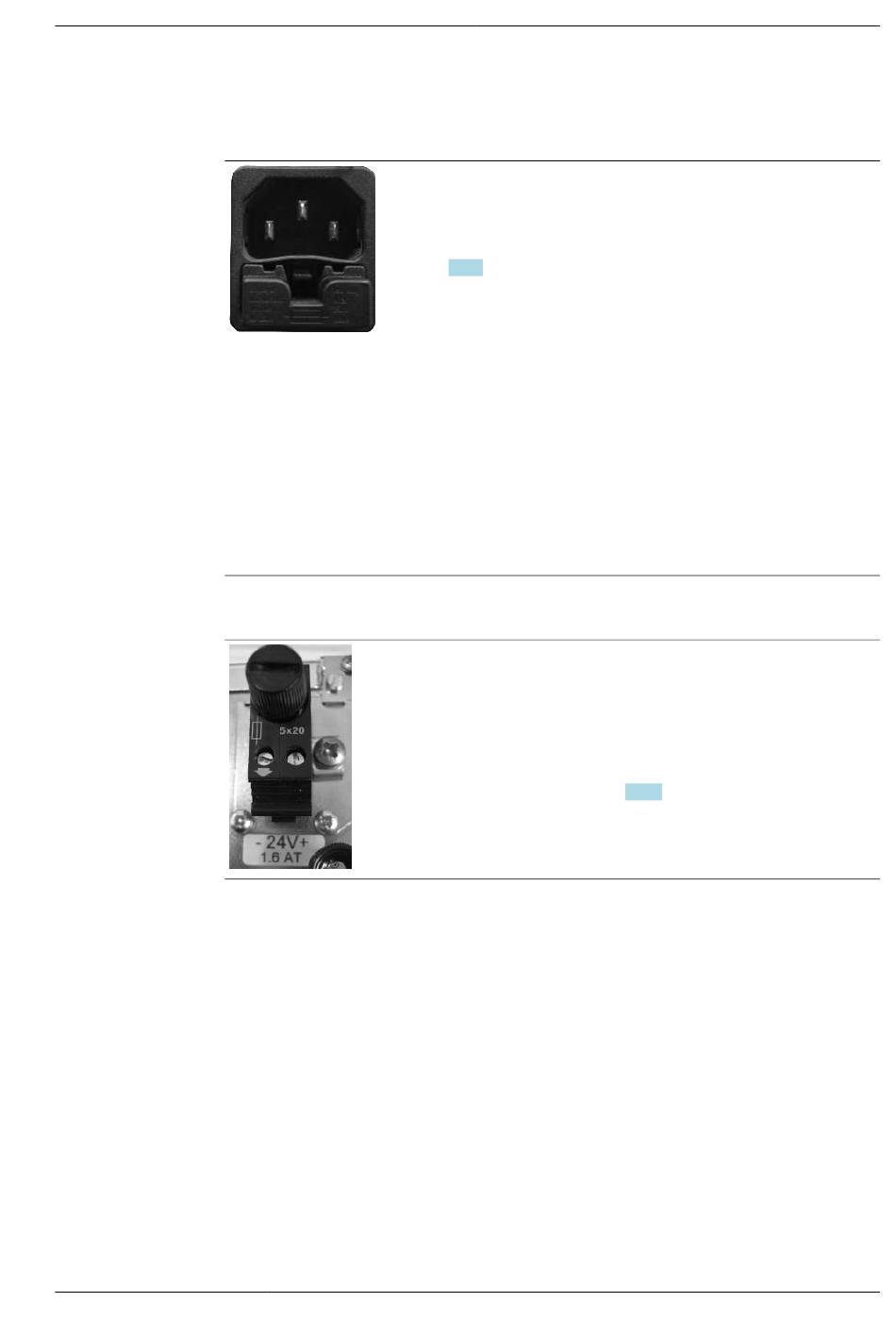

2.4.3.1.1 Version 230 V AC
2.4.3.1.2 Version 24 V DC
2.4.3.2

Schutzleiteranschluss

2.4.3.2.1 Version 230 V AC
DE-7
Das Gerät muss über den Schutzleiter (PE) im Netzstecker an die Schutzerde
angeschlossen werden.
Das Netzkabel enthält einen Schutzleiter, der auf keinen Fall innerhalb oder außerhalb
des Gerätes unterbrochen werden darf.
Der Schutzleiter ist im Gerät mit der Gehäuserückwand verbunden.
Beide Leiter der Versorgungsspannung müssen mit dem
Netzstecker oder einem zusätzlichen Schalter sicher unter-
brochen werden können.
Das Gerät ist primärseitig über zwei Sicherungen (siehe Kapi-
tel 8.4.1) auf der Geräterückseite geschützt.
Das Gerät ist mit einem Weitbereichsnetzteil ausgestattet
und deckt Wechselspannungsnetze mit einer Frequenz von
50/60 Hz und einem Spannungsbereich von
100…240 V AC -15/+10% automatisch (ohne Umschaltung)
ab.
Das Netzteil ist kurzschluss- und überlastfest und schaltet im
Fehlerfall automatisch ab.
Wenn der elektronische Schutz ausgelöst hat:
- Gerät von allen Spannungsquellen trennen, mindestens
1 Minute warten.
-
Fehlerursache ermitteln und beseitigen.
- Gerät wieder mit Netzspannung verbinden.
Diese Version ist für 24 V Gleichspannungsanschluss
ausgelegt.
Die Versorgung wird über zwei Schraubklemmen
(- 24 V +) hergestellt. Das Gerät ist gegen Verpolung ge-
schützt.
Das Gerät ist primärseitig in der – Leitung über die Si-
cherung (siehe Kapitel 8.4.2) auf der Geräterückseite ge-
schützt.
