Fernanzeige PR 5110
4.3 Tischgeräte
4.3.1 Kabeldurchführung
4.3.2

Montage eines Kabels mit Verschraubung

Minebea Intec
Massezunge (4) drückt auf den umgelegten Kabelschirm (3) und die
Kabelschelle (2) drückt auf den Kabelmantel (1).
8. Kabelschelle (2) schließen und festziehen.
9. Zugentlastung prüfen.
10. Befestigungsschrauben beidseitig einlegen.
11. Steckergehäuse schließen (Rastklemmen).
Die Kabel sind durch Verschraubungen in das Gerät zu führen, um die Dichtigkeit
sicherzustellen. Geeignet sind Kabeldurchmesser von 5…9 mm für die
Verschraubung M16.
Die Kabeladern werden im Gerät auf die Klemmen aufgelegt.
ACHTUNG
Sachschäden sind möglich.
Die montierten Verschraubungen unbedingt in regelmäßigen Abständen auf
Dichtheit prüfen und ggf. nachziehen.
ACHTUNG
Sachschäden sind möglich.
Schirm (4) nicht in das Gerät führen!

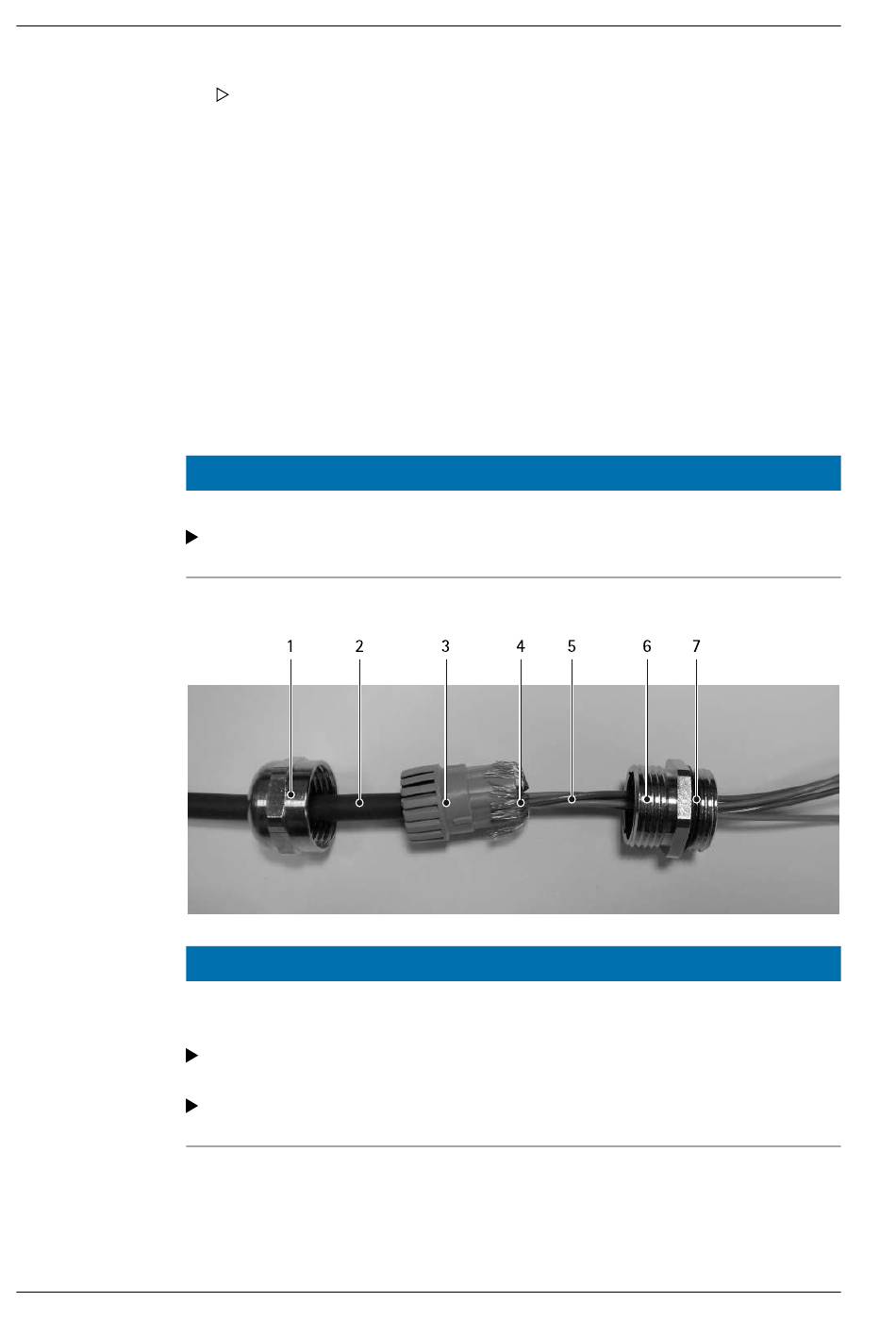

Der Kabelschirm (4) muss in der Stopfbuchse (6) der Verschraubung angeschlossen
werden.
Auf den korrekten Sitz der Dichtung unbedingt vor, während und nach der Montage
achten.
1. Überwurf-Schraubkappe (1) abschrauben.
2. Kappe (1) und Plastikkonus (3) auf das Kabel (2) schieben.
3. Bestücktes Kabel (5) durch die Stopfbuchse (6) führen.
4 Geräteinstallation
DE-20
