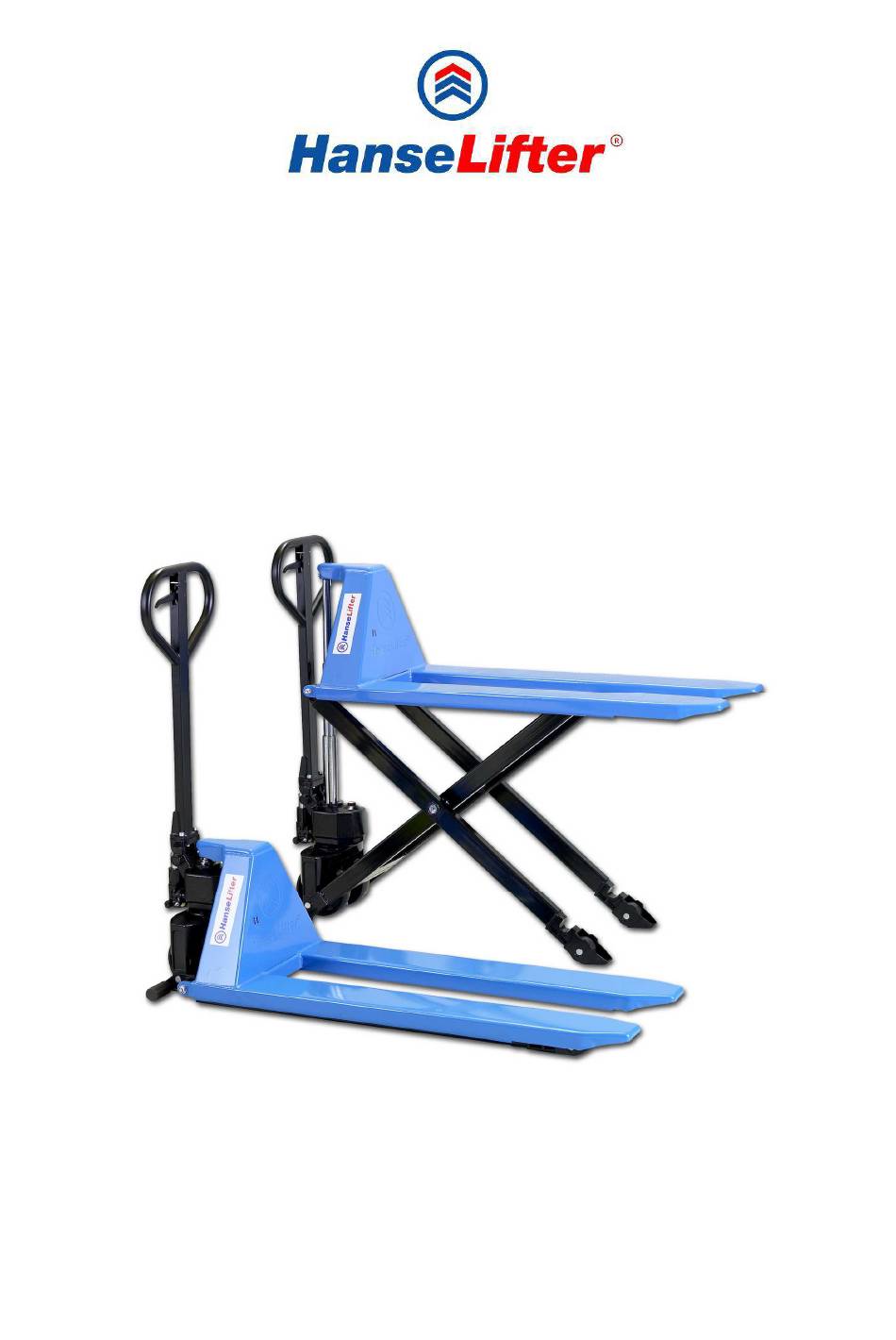

- Seite 1 BEDIENUNGSANLEITUNG - Original - Handgabelhubwagen JF – Serie Modell JF-01 Tragfähigkeit 1000kg HanseLifter® GESUTRA GmbH Straubinger Str. 20 D-28219 Bremen GERMANY 0049 (0)421 33 63 62 00 Ver 4.05 www.hanselifter.de Stand: 09 / 2014...
-
Seite 2: Vorwort
(Bediener, Servicemitarbeiter, Sicherheitsbeauftragter, etc.), muss diese Betriebsanleitung gelesen und verstanden haben. Nur so können Sie das volle Potential des HanseLifter® - Hubwagens nutzen. Sollten Sie nach dem Lesen dieser Betriebsanleitung noch Fragen haben kontaktieren Sie Ihren Händler, oder setzen Sie sich bitte mit uns in Verbindung. -
Seite 3: Eg-Konformitätserklärung
Hardy Klapproth Straubinger Straße 20 28219 Bremen Hiermit erklären wir, dass die Bauart von Bezeichnung: HanseLifter – Scherenhubwagen Maschinentyp: JF-01 Serie Folgenden europäischen Richtlinien und harmonisierten Normen entspricht, die zum unten genannten Ausgabedatum, jeweils in ihren aktuellen Änderungen, gültig waren. 2006/42/EG... - Seite 4 Seite 4 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort .................................. 2 EG-Konformitätserklärung ..........................3 Inhaltsverzeichnis ..............................5 Legende....................................6 Allgemeine Hinweise ............................6 Allgemeine Sicherheitshinweise ............................9 Richtlinien und Vorschriften ................................9 Originalteile und Zubehör ................................. 9 Sicherheitshinweise Betriebsstoffe ..........................9 Hydrauliköl ....................................... 9 Persönliche Schutzausrüstung ............................9 Allgemeine Beschreibung............................ -
Seite 6: Legende
Legende Die im Folgenden aufgeführten Symbole werden in dieser Bedienungsanleitung verwendet, um Sie auf Gefahren, Besonderheiten und Sicherheitsvorschriften aufmerksam zu machen. Achtung, Warnhinweis, Gefahren, Sicherheitshinweis Diese Art Symbol gibt an, dass eine Gefahr besteht. Die Gefahr ist mit einem entsprechenden Symbol dargestellt, welches im dazugehörigen Text näher erläutert wird. - Seite 7 9. Fassen Sie nicht in bewegliche Teile. Bedienen Sie den Hubwagen nur über den Deichselgriff. Achten Sie beim Verfahren des Hubwagens darauf, nicht mit den Fingern in den Spalt über und unter dem Deichselhebel zu gelangen 10. Beachten Sie beim Verfahren des Hubwagens stets die hohe Masse die sich in Bewegung befindet. Dieses Gewicht müssen Sie im Notfall mit reiner Muskelkraft abbremsen.
- Seite 8 vor ungewolltem Ablassen und nehmen Sie einen Gegenstand der es Ihnen erlaubt die Blockade aus sicherer Distanz zu entfernen, ohne sich selbst in Gefahr zu begeben. 23. Achten Sie darauf, dass der Hubwagen keinen seitlichen Kräften ausgesetzt ist, wenn sich die Gabel/Platte im gehobenen Zustand befindet.
-
Seite 9: Allgemeine Sicherheitshinweise
Bitte beachten Sie die entsprechenden nationalen Vorschriften, Bestimmungen und Gesetze. Originalteile und Zubehör Verwenden Sie für Ihren HanseLifter® Hubwagen nur HanseLifter® - Originalteile. Der Einbau von Ersatzteilen und Zubehör anderer Hersteller ist von uns nicht geprüft und freigegeben und kann aus diesem Grund die Eigenschaften des Hubwagens negativ beeinflussen. -
Seite 10: Technische Daten
Technische Daten Hersteller HanseLifter Kurzbezeichnung Typenzeichen JF-01 des Herstellers Antrieb Manuell Manuell, Elektro, Diesel, Benzin, Treibgas Bedienung Hand Hand, Geh, Stand, Sitz, Tragfähigkeit Q (t) , Last Lastschwerpunktabstand c(mm) Lastabstand x (mm) Radstand 1240 y (mm) Eigengewicht Bereifung Polyurethan Vollgummi, Superelastik, Luft, Polyurethan, Nylon Reifengröße... -
Seite 11: Allgemeine Verwendung
Allgemeine Verwendung Die Hubwagen werden zum hydraulischen Heben und zum manuellen Verfahren von Gütern verwendet. Sie eignen sich besonders zum Aufnehmen von Paletten bzw. Gütern bei denen man mit den Gabeln unter die Last fahren kann. Bestimmungsgemäße Verwendung Verwenden Sie den Hubwagen nur zum Transportieren von Gütern bzw. Ladung. Der Hubwagen darf nur in trockenen Räumen mit flachem Boden benutzt werden. -
Seite 12: Ladung Und Stabilität
Ladung und Stabilität Abbildung 1 Ladung und Stabilität Seite 12 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01... -
Seite 13: Ladung Mittig Ausrichten
Ladung mittig ausrichten Es gibt Unterschiede zwischen den einzelnen Waren die transportiert werden können wie z.B.: Form, Schwerpunkt, Verpackung etc. Es ist wichtig, dass bei der Verladung auf diese Unterschiede geachtet wird und das die Ware immer mittig mit dem Schwerpunkt verladen wird (sieheAbbildung 2 Ladungsschwerpunkt). Nicht immer ist der optische Schwerpunkt auch der wirkliche Schwerpunkt der Ladung. -
Seite 14: Abbildung 3 Deichselmontage
Abbildung 3 Deichselmontage Abbildung 4 Kettenführung Abbildung 5 montierte Deichsel Abbildung 6 Ablassmechanik Abbildung 7 Ablasskette Seite 14 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01... -
Seite 15: Inbetriebnahme
Inbetriebnahme 1. Zum Anheben der Hubgabeln, drücken Sie den Hebel (2) nach unten und pumpen Sie indem Sie die Deichsel auf und ab bewegen. 2. In der mittleren (neutralen) Stellung des Hebels (2) können Sie den Hubwagen mit der Deichsel bewegen ohne die Hubgabeln anzuheben. -
Seite 16: Mögliche Probleme Und Problemlösungen
Hydrauliköl Das Standardqualitätsöl sollte zwischen +5 bis +40 °C und das spezielle Niedertemperaturöl bei einer Umgebungstemperatur von – 35 bis +5°C verwendet werden. Handelsbezeichnung, Empfehlung Name Code Hanselifter Menge L-HM32 Liftol HYSTAR 32 Hydraulik Öl 1500ml Liftol HYCOLD 32 L-HV32... -
Seite 17: Prüfen Des Ölfüllstands
Garantie Originalteile und Zubehör Verwenden Sie für Ihren HanseLifter® Hubwagen nur HanseLifter® - Originalteile. Der Einbau von Ersatzteilen und Zubehör anderer Hersteller ist von uns nicht geprüft und freigegeben und kann aus diesem Grund die Eigenschaften des Gerätes negativ beeinflussen. Für Schäden die durch den Einbau von nicht originalen Teilen und Zubehör entstehen, ist jede Haftung von Seiten des Herstellers ausgeschlossen. -
Seite 18: Ersatzteillisten
Ersatzteillisten Deichsel JF-01 Abbildung 9 Deichsel JF-01 Seite 18 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01... -
Seite 19: Rahmen Jf-01
Rahmen JF-01 Abbildung 10 Rahmen JF-01 Seite 19 von 24 JF-01 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. -
Seite 20: Lenkachse Jf-01
Lenkachse JF-01 Abbildung 11 Lenkachse JF-01 Seite 20 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01... -
Seite 21: Hydraulik Jf-01
Hydraulik JF-01 Abbildung 12 Hydraulik JF-01 Seite 21 von 24 JF-01 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. -
Seite 22: Abbildungsverzeichnis
Abbildungsverzeichnis Tabellenverzeichnis Abbildung 1 Ladung und Stabilität ....... 12 Tabelle 1 Technische Daten ....... 10 Abbildung 2 Ladungsschwerpunkt ....... 13 Tabelle 2 Troubleshooting ........16 Abbildung 3 Deichselmontage ......14 Tabelle 3 Hydrauliköle ........16 Abbildung 4 Kettenführung ........14 Tabelle 4 Anzugsdrehmomente ...... - Seite 23 Seite 23 von 24 JF-01 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.
- Seite 24 HanseLifter® GESUTRA GmbH Straubinger Str. 20 D-28219 Bremen GERMANY 0049 (0)421 33 63 62 00 www.hanselifter.de Seite 24 von 24 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. JF-01...
