Bedienungsanleitung

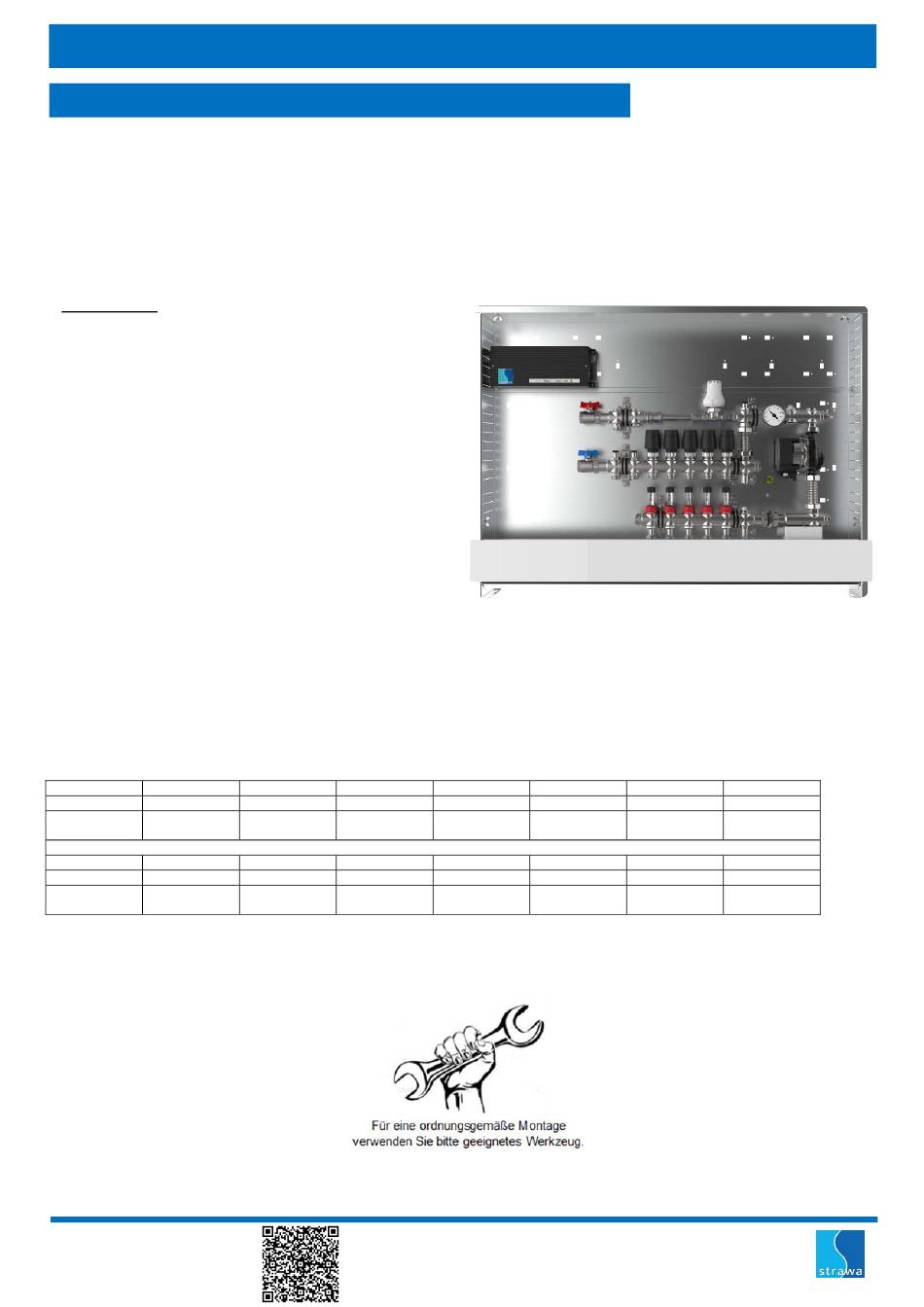

Comfort Kompakt-Regelstation FBR-63-HT2-H-WMZ-C69-E
Beschreibung:
Kompakt-Regelstation für Flächenheizung mit 2 Hochtemperaturabgängen. Ausreichend für ca. 200 m², abhängig
vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung,
Festwertregelset, Umwälzpumpe und STB - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX
Klemmleiste und Stellantrieben.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken.
Der Primäranschluss ist horizontal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
1
Artikel-Nr.
5322305301
Schrank
875 x 760
B x H in mm
Heizkreise
8
Artikel-Nr.
5322305308
Schrank
1175 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 11/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
2
3
5322305302
5322305303
875 x 760
875 x 760
9
10
5322305309
5322305310
1175 x 760
1475 x 760
Art.-Nr.: 5322305305
4
5
5322305304
5322305305
1025 x 760
1025 x 760
11
12
5322305311
5322305312
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
6
7
5322305306
5322305307
1025 x 760
1175 x 760
13
14
5322305313
5322305314
1475 x 760
1475 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
