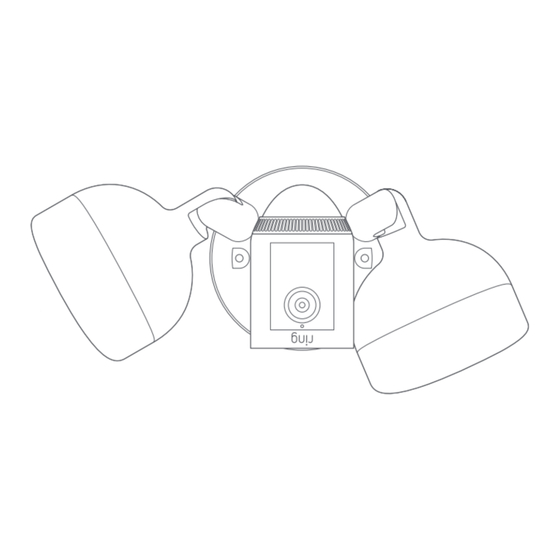

Installationsanleitung für die Ring Floodlight Cam Wired Pro
Vorbereitung:
ACHTUNG: Stromschlaggefahr. Schalten Sie vor der Installation an Ihrem Schutzschalter oder
Sicherungskasten den Strom für den Installationsbereich aus. Beim Umgang mit elektrischen
Anschlüssen sollte immer vorsichtig vorgegangen werden.
In Ihrer Region ist möglicherweise eine Installation durch eine Elektrofachkraft erforderlich.
Informieren Sie sich über die örtlichen Gesetze und Bauvorschriften, bevor Sie Elektroarbeiten
durchführen. Möglicherweise sind Genehmigungen und eine professionelle Installation gesetzlich
vorgeschrieben.
Schalten Sie vor Installationsarbeiten den Strom über den Sicherungskasten ab.
Überprüfen Sie, ob die Versorgungsspannung korrekt ist. Schließen Sie das Gerät an eine
Stromquelle mit 100~240 V AC, 50/60 Hz, an.
Das Erdungskabel muss mit der Leuchte verbunden werden. NICHT INSTALLIEREN, wenn keine
funktionierende Erdungsleitung vorhanden ist.
Schließen Sie diese Leuchte nicht an einen Dimmschalter oder eine Zeitschaltuhr an.
VORSICHT: Brandgefahr
Nicht in der Nähe von brennbaren oder entflammbaren Oberflächen installieren. Die Floodlight
Cam Wired Pro muss an einer Wand oder einer Dachtraufe installiert werden.
Installationsschritte
Gehen Sie zur Installation Ihrer Floodlight Cam Wired Pro wie folgt vor:
1. Öffnen Sie die Ring-App und tippen Sie auf „Gerät einrichten". Folgen Sie dann der Anleitung in
der App.
2. Scannen Sie diesen Code. Dadurch wird Ihr Ring-Gerät identifiziert und eine schnelle und
einfache Einrichtung ermöglicht.
Hilfecenter
Wie benutzt man
Wie können wir Ihnen weiterhelfen?
Werbung
Verwandte Anleitungen für ring Wired Pro
Inhaltszusammenfassung für ring Wired Pro
- Seite 1 Installationsschritte Gehen Sie zur Installation Ihrer Floodlight Cam Wired Pro wie folgt vor: 1. Öffnen Sie die Ring-App und tippen Sie auf „Gerät einrichten“. Folgen Sie dann der Anleitung in der App. 2. Scannen Sie diesen Code. Dadurch wird Ihr Ring-Gerät identifiziert und eine schnelle und...
- Seite 2 3. Schalten Sie den Strom am Sicherungskasten ab. 4. Bereiten Sie die Floodlight Cam Wired Pro für die Installation vor. Drehen Sie zunächst die Leuchte wie folgt weg: Wenn Sie an einem Dachvorsprung oder Überhang montieren, ist Ihre Kamera bereits in Position.
- Seite 3 5. Entfernen Sie Ihr vorhandenes Flutlicht. a) Wenn der Strom am Sicherungskasten abgeschaltet ist, nehmen Sie das vorhandene Flutlicht von der Wand und trennen Sie die Kabel. Wenn an der Wand eine Halterung angebracht ist, nehmen Sie diese ebenfalls ab. b) Drücken Sie vorsichtig auf die Gewindestifte, die an der Vorderseite der Halterung sichtbar sind, und ziehen Sie die Halterung heraus.
- Seite 4 7. Montieren Sie die Montageplatte. Führen Sie die Drähte durch die Öffnung in der Montageplatte. Montieren Sie die Montageplatte so, dass die beiden Stifte auf gleicher Höhe mit dem Untergrund sind oder auf gleicher Höhe mit der Wand, wenn die Montage an einer Dachtraufe oder einem Überhang erfolgen soll.
- Seite 5 8. Lösen Sie die Andruckplatte. Lösen und entfernen Sie eine der Schrauben auf der Andruckplatte mit dem mitgelieferten Schraubendreher und drehen Sie sie weg. Legen Sie das Netzkabel in den Kanal, aber setzen Sie die Andruckplatte noch nicht wieder ein. 9.
- Seite 6 über dem Netzkabel ein und ziehen Sie sie mit dem Kreuzschlitzschraubendreher fest. 11. Hängen Sie sie auf. Nehmen Sie das Nylonband auf der Rückseite der Leuchte der Floodlight Cam Wired Pro und ziehen Sie die Kunststoffschnalle am Ende über den Kunststoffhaken an der Montageplatte.
- Seite 7 12. Schließen Sie die Kabel der Leuchte an. Der Strom muss am Sicherungskasten nach wie vor abgeschaltet sein. Schieben Sie das Erdungskabel in den mittleren Schacht oben an der Klemmleiste und schrauben Sie es mit dem mitgelieferten Schlitzschraubendreher fest. Schieben Sie dann das Leitungskabel in den Schacht oben an der mit „L“ gekennzeichneten Klemmleiste und schrauben Sie es mit dem Schlitzschraubendreher fest.
- Seite 8 Nachdem die Floodlight Cam Wired Pro installiert ist, können Sie die Stromversorgung am Sicherungskasten wieder einschalten. Die Lampen blinken, sobald sie eingeschaltet ist. 15. Schließen Sie die Einrichtung in der Ring-App ab. Sobald die Floodlight Cam Wired Pro eingeschaltet ist, folgen Sie der Anleitung in der App, um mit der Einrichtung fortzufahren.
