Display - Rayonex Rayocomp PS 10 Gebrauchsanweisung

2. Grundlegendes zum Rayocomp PS 10

2.10.4 Display

1
2
3
4
5
Legende:
1/2: Nummerierung der Module. Insgesamt ist der Rayocomp PS 10 für die Aktivierung von zwölf ver-
schiedenen Modulen vorgesehen. Wird der Menüpunkt „Info" angewählt, wird angezeigt, welche
Module bereits aktiviert wurden.
Zur Nutzung der Bereichswerttestung benötigen sie das Modul 06.
3: An dieser Stelle wird während der Harmonisierung die noch verbleibende Gesamtharmonisierungs-
dauer angezeigt.
4: Hier wird angezeigt, welche Polarisation gerade im Gerät eingestellt ist.
5: Hier wird angezeigt, welcher Menüpunkt angewählt ist.
6: Dieses Symbol gibt den Ladestand des Akkus wieder. Sind alle vier Balken zu sehen, ist der Akku voll.
Wird kein Balken mehr angezeigt, ist der Akku leer.
7: Während der Harmonisierung mit RAH-Programmen wird an dieser Stelle beispielsweise die noch
verbleibende Harmonisierungsdauer des aktuellen RAH-Programms angezeigt.
8: Hier wird beispw. der aktuell eingestellte Frequenzgrundwert zur Unterstützung des ganzheitlichen
Wohlbefindens angegeben. Die Ziffern wurden besonders groß gewählt, damit sie gut ablesbar sind.
24 | DE
+
+

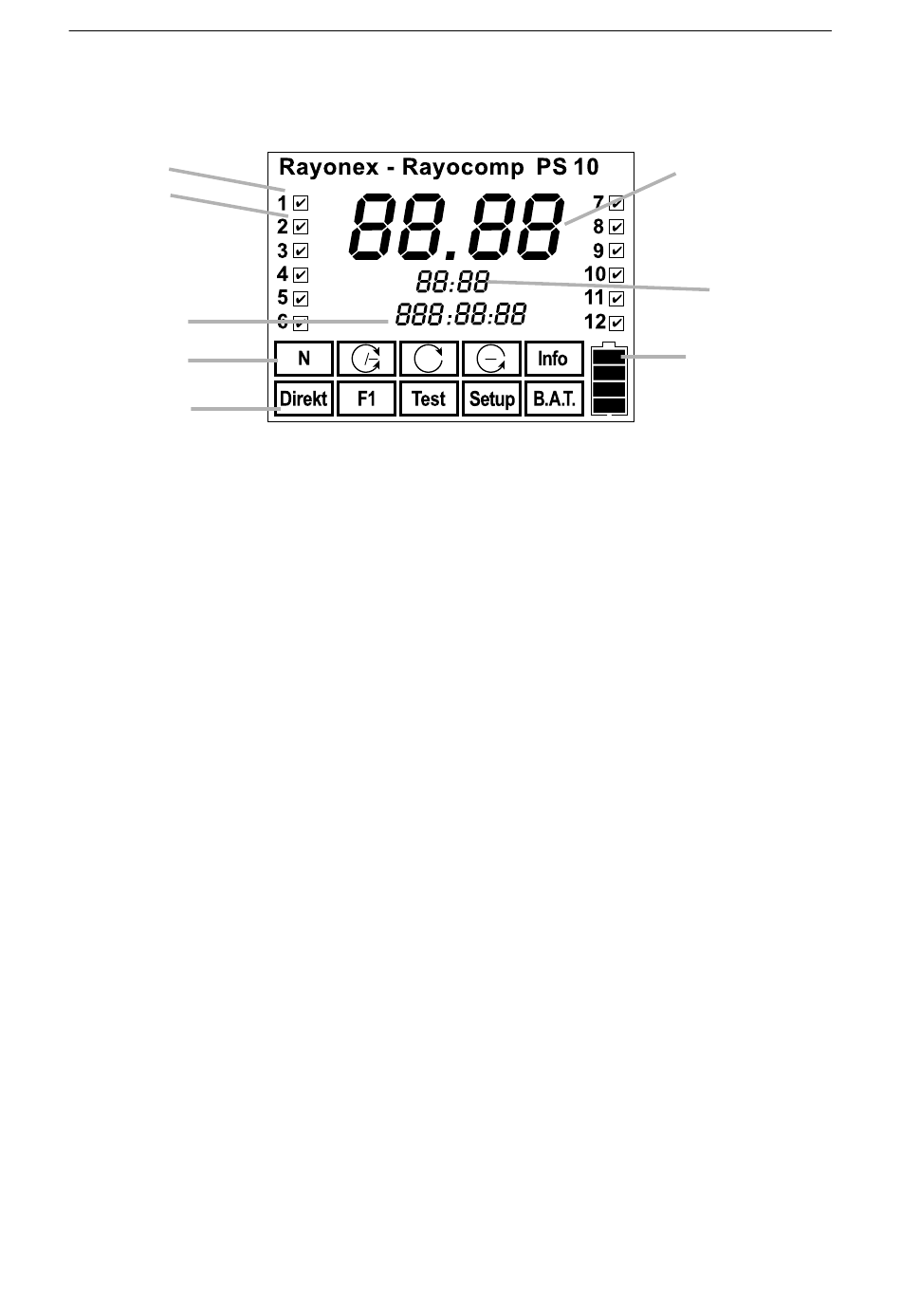

Display des Rayocomp PS 10
8
7
6
