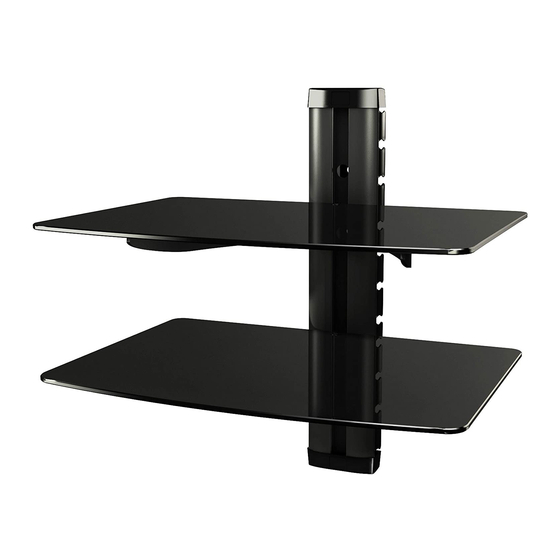

DVD Wandregal
MONTAGEANLEITUNG
v.16.12
DVD-2
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
8kg
ÜBERSCHREITEN. MISSACHTUNG
alle Farbvarianten
(17.6lbs)
KANN ZU SACHSCHÄDEN ODER
alle Größen
SCHWEREN VERLETZUNGEN FÜHREN!
MAX
Werbung
Verwandte Anleitungen für RICOO DVD-2
Inhaltszusammenfassung für RICOO DVD-2
- Seite 1 All manuals and user guides at all-guides.com DVD Wandregal MONTAGEANLEITUNG v.16.12 DVD-2 ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG alle Farbvarianten (17.6lbs) KANN ZU SACHSCHÄDEN ODER alle Größen SCHWEREN VERLETZUNGEN FÜHREN!
- Seite 2 All manuals and user guides at all-guides.com ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
All manuals and user guides at all-guides.com Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. A (x2) B (x2) C (x1) E (x2) D (x2) - Seite 4 All manuals and user guides at all-guides.com 1-A. Befestigung an der Holzbalkenwand 55mm 50mm (2") ø 4mm (ø 0.16") Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Montagelöcher bohren. Wandplatte an die Wand anschrauben. WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
- Seite 5 All manuals and user guides at all-guides.com 1-B. Befestigung an der Massivbetonwand 60mm 55mm 2.4" (2.2") ø 8mm (ø 0.31") Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet! Montagelöcher markieren. Montagelöcher bohren. Wandplatte an die Wand anschrauben. WARNUNG Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl.
- Seite 6 All manuals and user guides at all-guides.com 2. Zusammenbau des Glashalters Vormontieren wie abgebildet. Mind. 3mm zwischen Glashalter "B" und Verbindungselement "E" lassen. Schrauben „H“ nicht fest anziehen. 3. Montage des Glashalters Ansicht von oben Glashalter von oben in die Wandschiene einführen. Gewünschte Position einstellen.
- Seite 7 All manuals and user guides at all-guides.com 4. Montage der Plastik-Glaspads 5. Montage der Glasplatte Glasplatte auf Glashalter auflegen, Plastikscheiben "J" einlegen und mit Schrauben "G" fixieren. Schrauben „G“ nicht überziehen, da ansonsten die Glasplatte zerbricht! Wiederholen Sie Schritte 2, 3, 4, 5 für jeden weiteren Glashalter mit Glasplatte.
- Seite 8 All manuals and user guides at all-guides.com 6. Montage der dekorativen Abdeckungen Fertig DVD-Player nicht im Lieferumfang enthalten. Das Bild dient nur zur Showzwecken Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
