Cisco Small Business

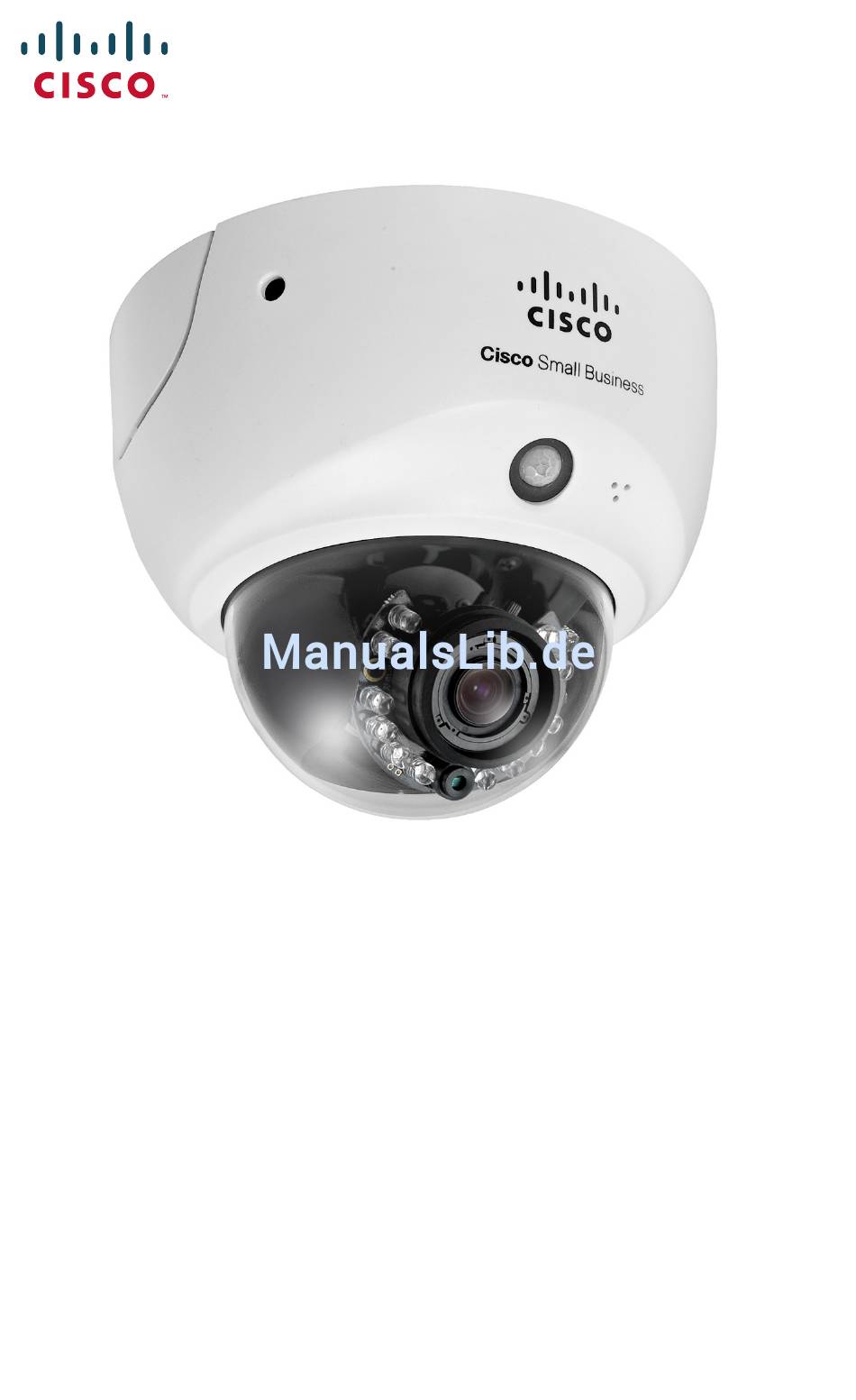

VC 220 Dome WDR Day/Night PoE
Netzwerkkamera
Lieferumfang
• Cisco VC 220 Netzwerkkamera
• Netzteil
• Zwei L-förmige Audiokabel
• Montage- und Installationszubehör, einschließlich eines TORX
Schraubenziehers
• E/A-Anschluss
• Setup- und Dokumentations-CD mit lokalisierten Kurzanleitungen in
französischer, deutscher, italienischer und spanischer Sprache
• Kurzanleitung
Kurzanleitung
™
-
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco VC 220
Inhaltszusammenfassung für Cisco VC 220
- Seite 1 Kurzanleitung Cisco Small Business VC 220 Dome WDR Day/Night PoE Netzwerkkamera Lieferumfang • Cisco VC 220 Netzwerkkamera • Netzteil • Zwei L-förmige Audiokabel ™ • Montage- und Installationszubehör, einschließlich eines TORX Schraubenziehers • E/A-Anschluss • Setup- und Dokumentations-CD mit lokalisierten Kurzanleitungen in französischer, deutscher, italienischer und spanischer Sprache...
- Seite 2 Willkommen Wir danken Ihnen für den Kauf der VC 220 Dome Wide Dynamic Range (WDR) Day/Night PoE Netzwerkkamera. Die Cisco VC 200- Netzwerkkamera ist eine für das Web geeignete Hochleistungskamera, die sich auch in einem flexiblen Überwachungssystem einsetzen lässt. In dieser Anleitung werden die Installation der Cisco VC 220- Netzwerkkamera sowie die Installation und das Starten des Setup- Assistenten beschrieben.
- Seite 3 Cisco empfiehlt, dass Sie nach der grundlegenden Hardwareinstallation den Setup-Assistenten auf der CD-Rom ausführen, um die Software der Kamera zu installieren. Erfahrene Benutzer können die Cisco VC 200 direkt über die Weboberfläche der Kamera einrichten. Es wird empfohlen, die Software zu installieren (siehe Abschnitt “Konfigurierung”...
-
Seite 4: Grafische Darstellungen
Mit eingebautem Mikrofon an der Vorderseite der Mikrofon Kamera. Die Kamera verfügt an der Rückseite auch über einen Anschluss für ein externes Mikrofon. Durch Anschließen eines externen Mikrofons wird das eingebaute Mikrofon deaktiviert. VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung... - Seite 5 Zurücksetzen - Taste eindrücken und die Zurücksetztaste weniger als fünf Sekunden eingedrückt halten, um die Kamera zurückzusetzen. Werkseinstellungen wiederherstellen - Taste eindrücken und die Zurücksetztaste mindestens zehn Sekunden eingedrückt halten, um die Werkseinstellungen wiederherzustellen. VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung...
- Seite 6 Gelb - Zeigt PoE an. Die Anzeige muss konstant leuchten, wenn PoE verwendet wird. Stromversorgung Für den Anschluss der Cisco VC 220-Kamera an eine Stromversorgung mit 12 V (1 A), wenn PoE nicht verwendet wird. Bildeinstellungs- schraube...
- Seite 7 Administrationsanleitung) unter der folgenden Webadresse: http://www.cisco.com/en/US/products/ps9944/ prod_maintenance_guides_list.html. Audioausgang Für den Anschluss der Cisco VC 220-Kamera über den 3,5 mm-Stecker an einen externen Lautsprecher oder Computer. Mikrofoneingang Für den Anschluss der Cisco VC 220-Kamera über den 3,5 mm-Stecker an ein externes Mikrofon. Wenn kein Mikrofon angeschlossen ist, verwendet die Kamera automatisch das interne Mikrofon.
-
Seite 8: Installieren Der Cisco Vc 220-Kamera
PIR-Sensors hängt von der Objektgröße und den Temperaturunterschieden zwischen dem Objekt und der Hintergrundumgebung ab. Ansicht von oben Seitenansicht Bringen Sie die Cisco VC 220-Kamera nicht in der Nähe von CHTUNG Wärmequellen an, z. B. in direktem Sonnenlicht, in der Nähe von Heizkörpern, Öfen oder Fernsehgeräten. Empfehlungen... -
Seite 9: Anbringen Der Cisco Vc 220-Kamera
Schrauben in die entsprechenden Öffnungen ein und ziehen Sie die Schrauben mit einem Schraubenzieher an. Ausrichtungsvorlage Die Cisco VC 220-Kamera ist jetzt für das Setup des Netzwerks bereit. Die Schrauben der Wandbefestigung haben einen Kopf mit 9,4 INWEIS mm Durchmesser und 2,5 mm Tiefe und ein Gewinde mit 32 mm Tiefe und 4 mm Breite. - Seite 10 Die Anker zur Wandbefestigung haben ein Gewinde mit 32 mm Tiefe und 10,8 mm Breite. Der interne Durchmesser des Ankers zur Wandbefestigung beträgt 6,3 mm. VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung...
-
Seite 11: Geräte Anschließen
Geräte anschließen Für die Bereitstellung der Cisco VC 220-Kamera im Netzwerk bestehen zwei Optionen: ein einfaches Ethernet-Setup und ein Power-over-Ethernet- Setup (PoE). Das einfache Setup wird in diesem Dokument beschrieben. Cisco VC 220 Network Informationen zum PoE-Setup finden Sie im... -
Seite 12: Einfaches Ethernet-Setup
Sie über Sensoren und Alarmmeldungen verfügen (1). Schließen Sie die Cisco VC 220-Kamera mit einem Ethernet- CHRITT Kabel an einen Router oder Switch an (2). Schließen Sie das mitgelieferte Netzteil (3) der Cisco VC 220- CHRITT Kamera an einer Steckdose an. 1: Stromversorgung... -
Seite 13: Die Hardware-Installation Überprüfen
Die Hardware-Installation überprüfen Wenn Sie die Cisco VC 220-Kamera installiert haben, überprüfen Sie die Verbindungen mithilfe der Status-LED. Siehe “Status-LED” auf Seite Es wird empfohlen, die Software zu installieren (siehe INWEIS “Konfigurierung” auf Seite 13), bevor Sie die Gehäuseabdeckung auf der Kamera anbringen. -
Seite 14: Empfohlene Weitere Schritte
CHRITT Objektiv, um die Ausrichtung des Bilds anzupassen. Nach Abschluss der Arbeiten ziehen Sie die Bildeinstellungsschraube wieder an. Drehen Sie die Schraube Drehen Sie das Objektiv Anziehen Lösen Anziehen Anziehen Lösen Lösen VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung... -
Seite 15: Anbringen Der Gehäuseabdeckung
Werfen Sie den Schraubenzieher nicht weg, da Sie ihn für eine spätere Anpassung der Kamera benötigen. Führen Sie alle Kabel durch den Basiskanal unter der Kamera. CHRITT Verwenden Sie die beiden L-förmigen Audiokabel, wenn Sie Kabel verlegen. Sie müssen dann keine Aussparungen entfernen. VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung... - Seite 16 Kamera an. Bringen Sie die beiden Gehäuseschrauben mit einem CHRITT Schraubenzieher an. Achten Sie darauf, dass alle Teile der Cisco VC 220-Kamera CHRITT sicher installiert sind. Die Cisco VC 220-Kamera ist jetzt betriebsbereit. VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung...
-
Seite 17: Weitere Informationen
Cisco- prod_maintenance_guides_list.html Videoüberwachungssystem Zubehöranleitung für die http://www.cisco.com/en/US/products/ps9944/ Cisco VC 220-Kamera prod_maintenance_guides_list.html Cisco Small Business Cisco Partnerzentrale für www.cisco.com/web/partners/sell/smb Small Business (Partner- Anmeldung erforderlich) Cisco Small Business- www.cisco.com/smb Homepage Marktplatz www.cisco.com/go/marketplace VC 220 Dome WDR Day/Night PoE Netzwerkkamera Kurzanleitung... - Seite 18 Cisco, Cisco Systems, the Cisco logo, and the Cisco Systems logo are registered trademarks or trademarks of Cisco Systems, Inc. and/or its affiliates in the United States and certain other countries. All other trademarks mentioned in this document or Website are the property of their respective owners.
