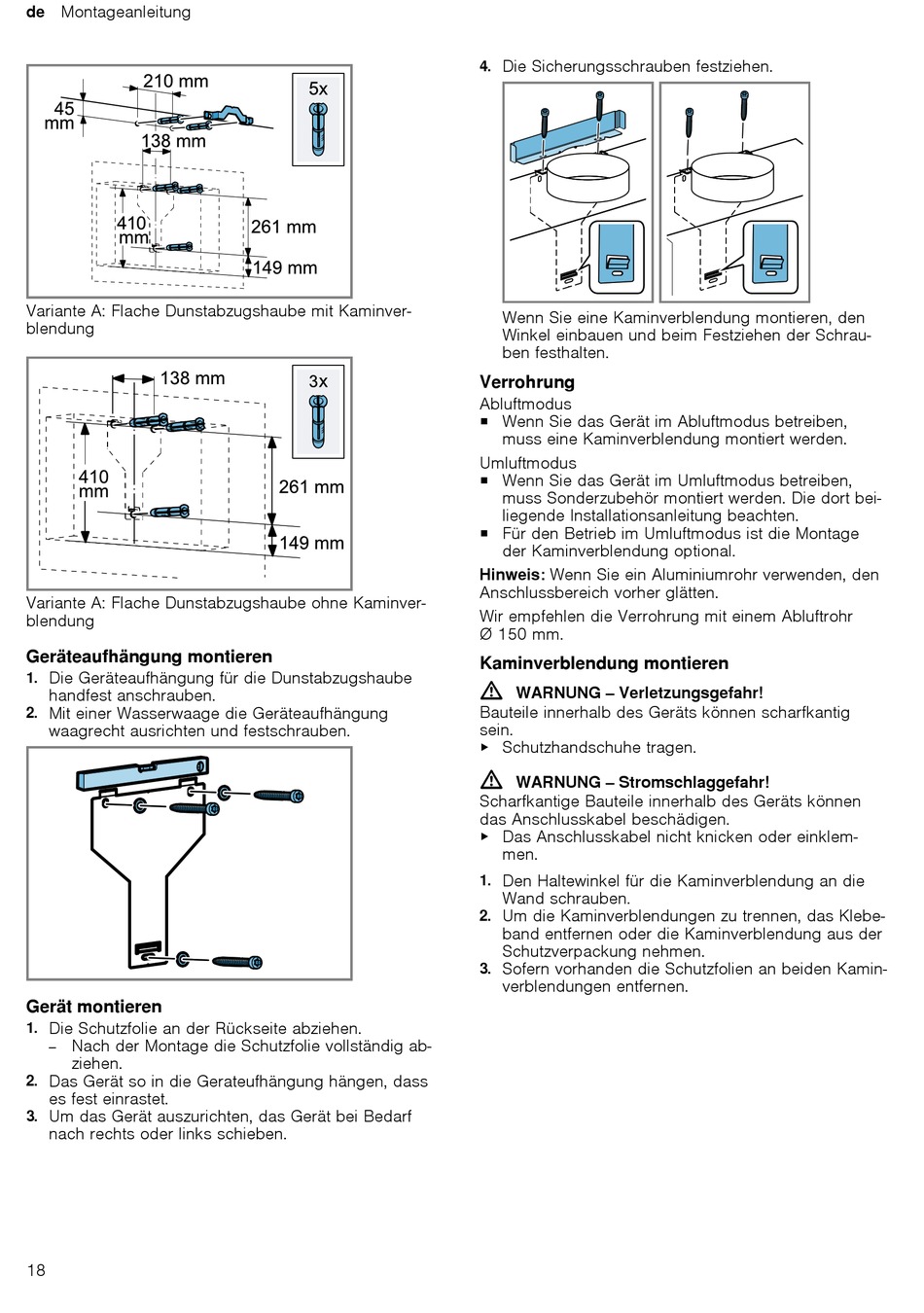

de Montageanleitung
Variante A: Flache Dunstabzugshaube mit Kaminver-
blendung
Variante A: Flache Dunstabzugshaube ohne Kaminver-
blendung
Geräteaufhängung montieren
Die Geräteaufhängung für die Dunstabzugshaube
1.
handfest anschrauben.
Mit einer Wasserwaage die Geräteaufhängung
2.
waagrecht ausrichten und festschrauben.
Gerät montieren
Die Schutzfolie an der Rückseite abziehen.
1.
Nach der Montage die Schutzfolie vollständig ab-
‒
ziehen.
Das Gerät so in die Gerateufhängung hängen, dass
2.
es fest einrastet.
Um das Gerät auszurichten, das Gerät bei Bedarf
3.
nach rechts oder links schieben.
18
Die Sicherungsschrauben festziehen.
4.
Wenn Sie eine Kaminverblendung montieren, den
Winkel einbauen und beim Festziehen der Schrau-
ben festhalten.
Verrohrung
Abluftmodus
¡ Wenn Sie das Gerät im Abluftmodus betreiben,
muss eine Kaminverblendung montiert werden.
Umluftmodus
¡ Wenn Sie das Gerät im Umluftmodus betreiben,
muss Sonderzubehör montiert werden. Die dort bei-
liegende Installationsanleitung beachten.
¡ Für den Betrieb im Umluftmodus ist die Montage
der Kaminverblendung optional.
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
Schutzhandschuhe tragen.
▶
WARNUNG ‒ Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklem-
▶
men.
Den Haltewinkel für die Kaminverblendung an die
1.
Wand schrauben.
Um die Kaminverblendungen zu trennen, das Klebe-
2.
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
Sofern vorhanden die Schutzfolien an beiden Kamin-
3.
verblendungen entfernen.
