Painel Traseiro - Fender PASSPORT EVENT Bedienungsanleitung

MONO OUT — Use esta saída para ligar a um monitor ligado.
O nível de sinal é o controlo de volume pré-MASTER, mas
pode ser ajustado com o regulador LEVEL
SUB OUT — Conexão de saída para um subwoofer, como
o Fender® PS-512. Defina o controlo "Crossover Frequency"
do subwoofer externo a 120Hz. O "Volume" do subwoofer
ou controlo de "Nível" pode ser ajustado para se obter a
quantidade desejada de baixo.
Os sinais de baixo requerem mais energia do que quaisquer
outros sinais, e vai rapidamente atingir o nível máximo do
Sistema Passport. Ligar um subwoofer a esta tomada remove
automaticamente os sinais de graves (abaixo de 120Hz) do
amplificador principal do Passaport e colunas, permitindo-
lhe concentrar-se em tudo, exceto para baixo, enquanto o
subwoofer externo lida com o baixo. Isso resultará em um
sistema de som mais alto e melhor.
Power/Protect LEDs
PROTECT
POWER / PROTECT — O LED Power acenderá em verde
quando o Passport estiver ligado. Se o LED Protect acender
em vermelho, o amplificador do Passport tem desligamen-
to para proteger-se de problemas elétricos ou termais. O
Passport se resetará assim que o problema estiver resolvido.
Caso o Passaport não resete e a luz Protect permanecer
vermelha mesmo depois que você tenha tentado tomadas de
força diferentes e dado tempo para que ele esfriasse, leve-o
a um Cnetro de Serviço Fender autorizado. Se nenhum LED
acender quando a força estiver ligada, verifique o fusível
no Power Socket.

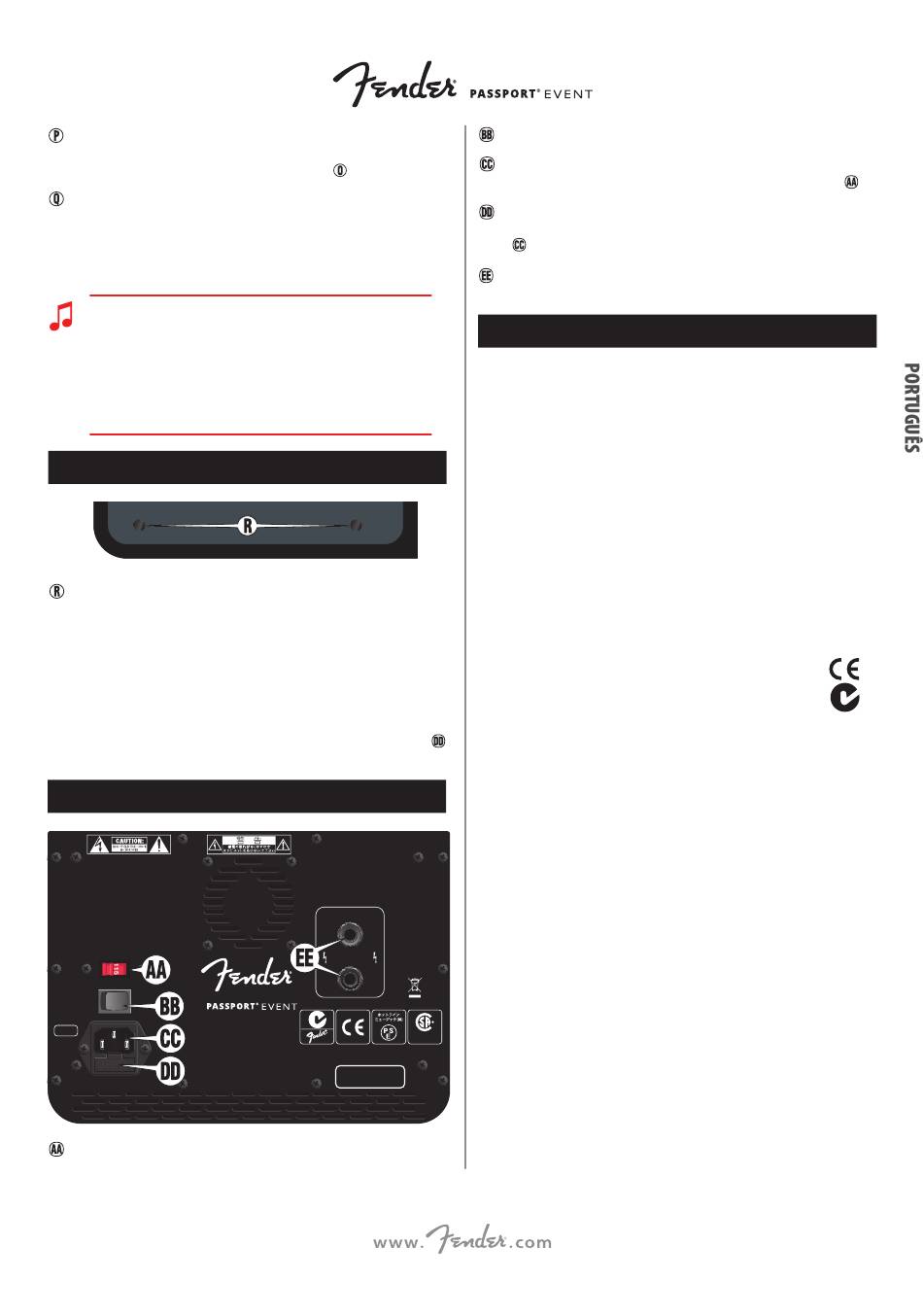

Painel Traseiro

WARNING:
FENDER AMPLIFIER SYSTEMS ARE CAPABLE OF PRODUCING
VERY HIGH SOUND PRESSURE LEVELS WHICH MAY CAUSE
TEMPORARY OR PERMANENT HEARING DAMAGE. USE CARE
WHEN SETTING AND ADJUSTING VOLUME LEVELS DURING USE.
CAUTION:
CHASSIS SURFACE HOT
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE
AVIS:
RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
AT T E N T I O N :
S U P E R F I C I E D E C H A S S I S C H A U D E
100 -120V ~ 220 - 240V ~
50/60Hz 50/60Hz
ON OFF
CAUTION:
)86(
TO REDUCE THE RISK OF
7$ +
FIRE, REPLACE FUSE WITH
9
SAME TYPE AND RATING
ATTENTION:
UTILISER UN FUSIBLE DE
RECHANGE DE MEME
TYPE ET CALIBRE
A PRODUCT OF:
FENDER MUSICAL INSTRUMENTS CORP.,
CORONA, CA U.S.A.
INPUT POWER
MADE IN CHINA
450W
VOLTAGE SELECTOR — Mude esta configuração apenas se
você viajar para um país que exija uma configuração de
voltagem diferente.
.
TIPO:
NÚMERO DAS PARTES:
POWER
REQUISITO DE FORÇA:
FUSÍVEL:
DIMENSÕES:
WEIGHT:
Laite on liitettävä suojamaadoituskoskettimilla
varustettuun pistorasiaan
Apparatet må tilkoples jordet stikkontakt
Apparaten skall anslutas till jordat uttag
THIS DEVICE COMPLIES WITH PART 15 OF FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO
CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST
ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
Use only with supplied
4 ohm speakers
SPEAKER OUTPUTS
This product
is covered by
US patent No.
LEFT
5,933,507
375W total
4Ÿ MIN 185W
RIGHT
C US
158744
TYPE: PR 845
SERIAL NUMBER
POWER — Liga e desliga o Passport.
POWER SOCKET — Conecte a uma tomada AC aterrada de
acordo com a configuração própria do Voltage Selector
FUSE — Para repor se o fusível falhar, desplugue o cabo de
força, e, então, retire o segurador do fusível do Power Socket
. Somente use um fusível do mesmo tipo e classificação.
SPEAKER OUTPUTS — Conecte os alto-falantes do Passport
aqui usando os cabos fornecidos.
Especificações
PR 845
6946000000 (120V~, 60Hz)
6946000900 (120V~, 60Hz) DS
6946001900 (110V~, 60Hz) TW DS
6946003900 (240V~, 50Hz) AU DS
6946004900 (230V~, 50Hz) UK DS
6946005900 (220V~, 50Hz) ARG DS
6946006900 (230V~, 50Hz) EU DS
6946007900 (100V~, 50/60Hz) JP DS
6946008900 (220V~, 50/60Hz) CN DS
6946009900 (220V~, 60Hz) ROK DS
6946013900 (240V~, 50Hz) MA DS
450W
T6,3A H, 250V
Altura: 23 in (58,42 cm)
Largura: 29 in (73,66 cm)
Profundidade: 11 in (27,94 cm)
44 lb (19,96 kg)
As especificações do produto estão sujeitas a mudança sem aviso prévio.
.
