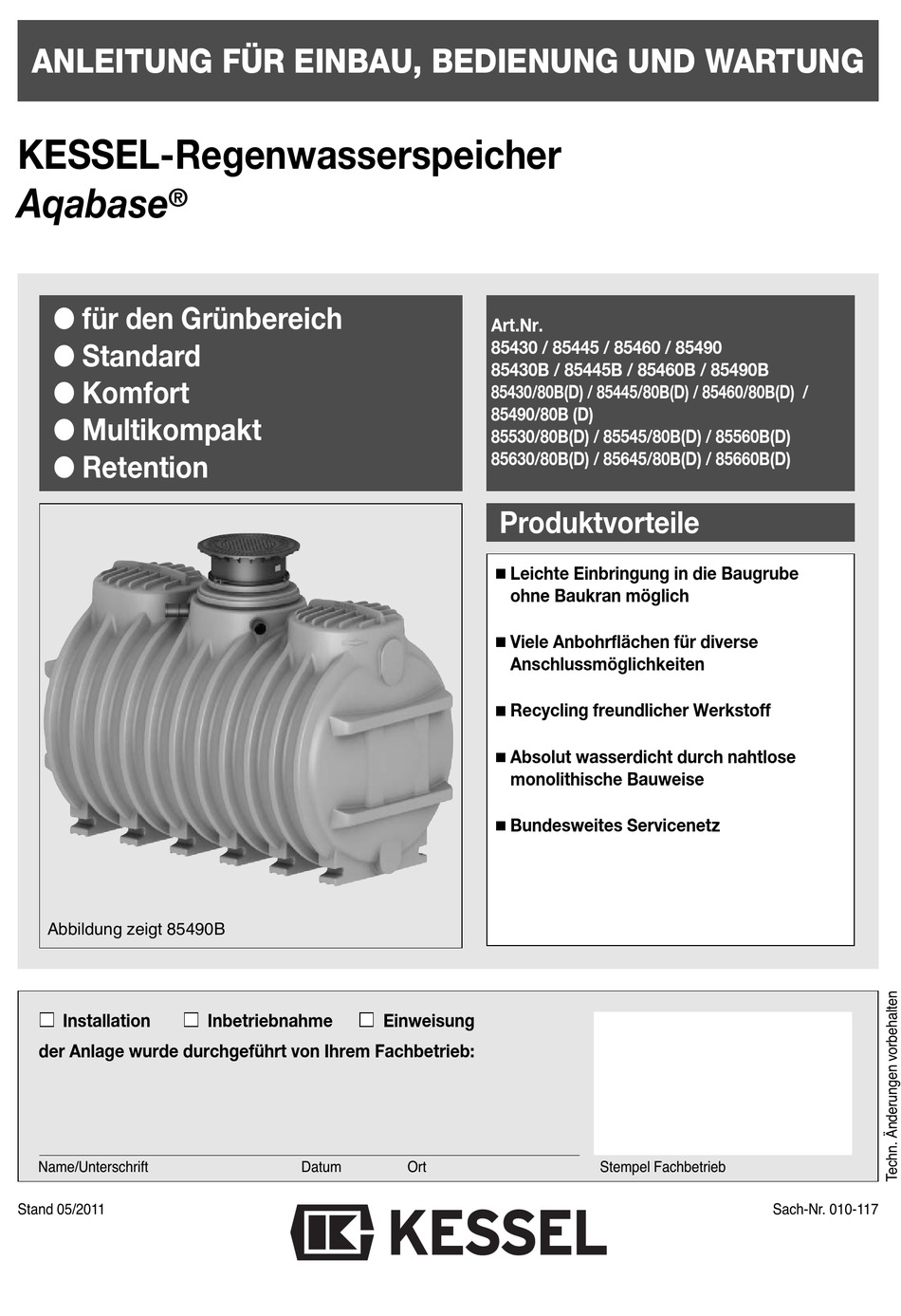

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL-Regenwasserspeicher
Aqabase
®
G für den Grünbereich
G Standard
G Komfort
G Multikompakt
G Retention
Abbildung zeigt 85490B
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 05/2011
Inbetriebnahme
Datum
Art.Nr.
85430 / 85445 / 85460 / 85490
85430B / 85445B / 85460B / 85490B
85430/80B(D) / 85445/80B(D) / 85460/80B(D) /
85490/80B (D)
85530/80B(D) / 85545/80B(D) / 85560B(D)
85630/80B(D) / 85645/80B(D) / 85660B(D)
Produktvorteile
Leichte Einbringung in die Baugrube
ohne Baukran möglich
Viele Anbohrflächen für diverse
Anschlussmöglichkeiten
Recycling freundlicher Werkstoff
Absolut wasserdicht durch nahtlose
monolithische Bauweise
Bundesweites Servicenetz
Einweisung
Ort
Stempel Fachbetrieb
Sach-Nr. 010-117
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel Aqabase
Inhaltszusammenfassung für Kessel Aqabase
- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL-Regenwasserspeicher Aqabase ® G für den Grünbereich G Standard Art.Nr. 85430 / 85445 / 85460 / 85490 G Komfort 85430B / 85445B / 85460B / 85490B 85430/80B(D) / 85445/80B(D) / 85460/80B(D) / G Multikompakt...
-
Seite 2: Seite
1. Sicherheitshinweise Das Personal für Einbau, Montage, Bedienung, Wartung und Reparatur muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Über- wachung des Personals müssen durch den Betreiber genau geregelt sein. Die Betriebssicherheit der gelieferten Anlage ist nur bei bestimmungsgemäßer Verwendung ge- währleistet. -
Seite 3: Inhaltsverzeichnis
Übergabeprotokoll Sehr geehrter Kunde, wir freuen uns, daß Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte den- noch sofort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die Anweisungen in Kapitel „Gewährleistung“... -
Seite 4: Einsatzbereich
G Zur Zwischenspeicherung von Regenwasser. Durch den ser!“ Einbau von Regenwasserspeichern mit angeschlossener Versickerung können größere Regenwassermengen dem Kanalsystem ferngehalten und die negativen Auswirkun- gen vermieden werden. Abbildung zeigt KESSEL-Regenwasserspeicher Aqabase Komfort 6000 l ® zur Betriebswasserversorgung im privaten Bereich Regenablauf Leerrohrabdichtung DN 150... -
Seite 5: Anlagenbeschreibung Und Technische Daten
Aufsatzstücken erhöht in keinem Fall die mög- ¿ ¿ liche Belastung. G Die Aqabase für den Grünbereich ist geeignet für saug- Bemerkung: Für eine optimale Abdichtung der Bohrung soll- und versickerungsfähige oder grundwasserfreie Böden. te der Abstand zwischen dem Rand der Bohrung und un- Der Einbau in Grund- oder in Stauwasser ist nicht möglich. - Seite 6 6000 Liter 1760 2300 1940 1735 1670 3062 85460 alle Maße in mm * Mittelmaß Anbohrflächen Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) Regenwasserspeicher Aqabase für den Grünbereich ® Umlenkung für Einlaufberuhigung Begehbarer Deckel mit Kindersicherung Zulauf Ablauf...
- Seite 7 Gewicht Nutzvolumen ØD Art.Nr. EÜ ca. kg 9000 Liter 2010 2370 2170 1785 3470 85490 alle Maße in mm Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) Regenwasserspeicher Aqabase ® für den Grünbereich Begehbarer Deckel mit Kindersicherung Zulauf Ablauf...
- Seite 8 G weitere Stellen sind ohne Zustimmung des Herstellers nicht erlaubt G zum Anbohren der Öffnungen nur die KESSEL-Sägeglocke verwenden (siehe Kapitel Zubehör) Art. Nr. 85460B G zum Abdichten nur die KESSEL Dichtung für Rohrdurch- führung verwenden (siehe Kapitel Zubehör) Art. Nr. 85460B ¿ Art. Nr. 85490B ¿...
- Seite 9 2282 85445B 6000 Liter 1760 2300 1940 1735 1670 3062 85460B alle Maße in mm * Mittelmaß Anbohrflächen Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) Regenwasserspeicher Aqabase Standard ® Umlenkung für Einlaufberuhigung Begehbarer Deckel mit Kindersicherung Zulauf Ablauf...
- Seite 10 Ø D Gewicht Nutzvolumen ØD Art.Nr. EÜ 9000 Liter 2010 2370 2170 1785 3470 85490B ca. kg alle Maße in mm Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) Regenwasserspeicher Aqabase Standard ® Begehbarer Deckel mit Kindersicherung Zulauf Ablauf...
- Seite 11 G weitere Stellen sind ohne Zustimmung des Herstellers nicht erlaubt G zum Anbohren der Öffnungen nur die KESSEL-Sägeglocke verwenden (siehe Kapitel Zubehör). G zum Abdichten nur die KESSEL Dichtung für Rohrdurch- führung verwenden (siehe Kapitel Zubehör). Art. Nr. 85460/80B Art. Nr. 85490/80B ¿...
- Seite 12 6000 Liter 3062 1010 1100 105 85460/80B(D) alle Maße in mm * Sohlenmaß ** Mittelmaß Anbohrflächen Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) Regenwasserspeicher Aqabase Komfort ® Einlaufberuhigung Überlaufsiphon Zulauf gefiltertes Regenwasser Ablauf zum Kanal / Versickerung Leerrohranschluss...
- Seite 13 Einbauvorschlag (Das Kapitel Einbau und Montage ist zu beachten!) 50° 50° Zulauf DN 100 Ablauf DN 100 Leerrohr DN 100 mit exzentrischer Reduzierung DN 150 Regenwasserspeicher Aqabase Komfort ® Einlaufberuhigung Überlaufsiphon Zulauf gefiltertes Regenwasser Ablauf zum Kanal / Versickerung Leerrohranschluss...
- Seite 14 G weitere Stellen sind ohne Zustimmung des Herstellers nicht erlaubt G zum Anbohren der Öffnungen nur die KESSEL-Säge- glocke verwenden (siehe Kapitel Zubehör). G zum Abdichten nur die KESSEL Dichtung für Rohrdurch- führung verwenden (siehe Kapitel Zubehör). G Auslieferzustand, Lieferumfang - Behälter in grauer Farbe ¿...
- Seite 15 1945 1675 1945 1670 6000 Liter 1760 2300 1945 1675 1945 1670 Gewicht ca. kg ® Nutzvolumen Aqabase Aufsatz + Einbauten Art.Nr. EÜ EÜ Klasse A/B Klasse D 3000 Liter 2857 1100 148 85530/80B(D) 4500 Liter 2282 1100 148 85545/80B(D)
-
Seite 16: Regenwasserspeicher Aqabase ® Retention
G weitere Stellen sind ohne Zustimmung des Herstellers nicht erlaubt G zum Anbohren der Öffnungen nur die KESSEL-Säge- glocke verwenden (siehe Kapitel Zubehör). G zum Abdichten nur die KESSEL Dichtung für Rohrdurch- führung verwenden (siehe Kapitel Zubehör). G Auslieferzustand, Lieferumfang - Behälter in grauer Farbe - Aufsatzstück teleskopisch höhenverstellbar... - Seite 17 1760 2300 1945 1945 1670 6000 Liter 1760 2300 1945 1945 1670 Gewicht ca. kg ® Gesamtvolumen Aqabase Aufsatz + Einbauten Art.Nr. EÜ EÜ Wasser A/B Klasse D 3000 Liter 2857 1100 85630/80B(D) 4500 Liter 2282 1100 85645/80B(D) 6000 Liter...
-
Seite 18: Verpackung
4. Verpackung, Transport und Lagerung G Beim Abheben, Verfahren und Absetzen der Behälter müssen stoßartige Beanspruchungen vermieden werden. Das Kapitel Sicherheitshinweise ist zu beachten! Kommt ein Gabelstapler zum Einsatz, müssen während Eine Verpackung der Behälter zum Zwecke des Transports der Fahrt mit dem Gabelstapler die Behälter gesichert 4.1 Verpackung bzw. -
Seite 19: Einbauvoraussetzungen
Einbau in Grund- oder in Stauwasser ≤ 20cm Einbau max. Grund- minimale Erd- ≤ 30cm möglich Stauwasserstand überdeckung T ≤ 30cm EÜ Aqabase nein ≤ 30cm ® für den ≤ 30cm Grünbereich ≥ 50cm ≤ 30cm ≥ 50cm... - Seite 20 Wasserleitungen vom Regenwasserspeicher zur Re- genwasserpumpanlage bzw. zum Haus steigend verlegen und mit einer Muffe DN 150 an der Kellerrauminnenwand enden. Damit kann die rück stausichere KESSEL-Leer- rohrabdichtung später fach gerecht montiert werden. Das Leerrohr ist möglichst kurz zu halten. Unnötige Rich- Abbildung zeigt 6000 l-Zisterne tungsänderungen sind zu vermeiden.
-
Seite 21: Inbetriebnahme / Inspektion Und Wartung
Aufsätze und der Abdeckung mit weicher Bürste und Was- ser ohne Reinigungsmittel. 7. Gewährleistung 1. Ist eine Lieferung oder Leistung mangelhaft, so hat KESSEL scheider, Schächte, Kleinkläranlagen und Regenwasserzister- nach Ihrer Wahl den Mangel durch Nachbesserung zu beseitigen nen auf 20 Jahre bezüglich Behälter. Dies bezieht sich auf die oder eine mangelfreie Sache zu liefern. - Seite 22 DN 125 72 125R DN 150 72 150R KESSEL-Ansaug-Feinfilter schwimmend 85 050 zum Ansaugen von ungefiltertem Regenwasser aus Regenwasser spei chern / Be - hältern, schwimmende Ausführung mit Schwimm kugel aus PE, mit Saugschlauch (3 m Länge; Saugschlauch und An schluss stück handelsüblich) und Schlauch tülle, Filterkörper mit Filtergewebe aus Edelstahl, Maschenweite 0,23 mm, alle An-...
- Seite 23 8. Zubehör Artikel Artikel-Beschreibung Nenn- Best.- weite KESSEL-Zwischenstück aus Polyethylen Passend für alle KESSEL-Regenwasserspeicher Aqabase ® Aufstockhöhe = 510 mm 917 406 Aufstockhöhe = 1010 mm 917 407 KESSEL-Lippendichtung 860 116 DN 600 KESSEL-Aufsatzstück aus Kunststoff 860 122 Für handelsübliche Betonringe/BEGU-Abdeckungen.
- Seite 24 8. Zubehör Artikel Artikel-Beschreibung Nenn- Best.- weite aus Polyethylen DN 100 KESSEL-Einlaufberuhigung DN 100 85 418 mit Abzweig DN 100/90°. Für den beruhigten Einlauf von Regenwasser in den Regenwasserspeicher. 4500 l 3000 l 6000 l 9000 l aus Polyethylen DN 100.
- Seite 25 Artikel Artikel-Beschreibung Nenn- Best.- weite zur Kennzeichnung der Rohrleitungen als Nicht-Trinkwasserleitung, KESSEL-Hinweisaufkleber „Kein Trinkwasser“ 85 073 L x B: 26 x 80 mm 5 Stück/Karton zur Kennzeichnung der Zapfstellen, L x B: 60 x 120 mm KESSEL-Hinweisschild „Kein Trinkwasser“ 2 Stück/Karton KESSEL-Hinweisschild zur Anbringung in der Nähe des Wasserzählers, L x B: 105 x 148 mm...
- Seite 27 Telefon / Telefax __________________________________________________________ Planer __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Ausführende Sanitärfirma __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ KESSEL-Kommissions-Nr.: Abnahmeberechtigter __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Anlagen-Betreiber __________________________________________________________ Adresse __________________________________________________________ Telefon / Telefax __________________________________________________________ Übergabeperson __________________________________________________________...
- Seite 28 Rückstauverschlüsse Kleinkläranlagen Hebeanlagen Schächte Abläufe / Duschrinnen Regenwassernutzung Abscheider -Fettabscheider -Öl-/ Benzin-/ Koaleszenzabscheider -Stärkeabscheider -Sinkstoffabscheider...
