DE

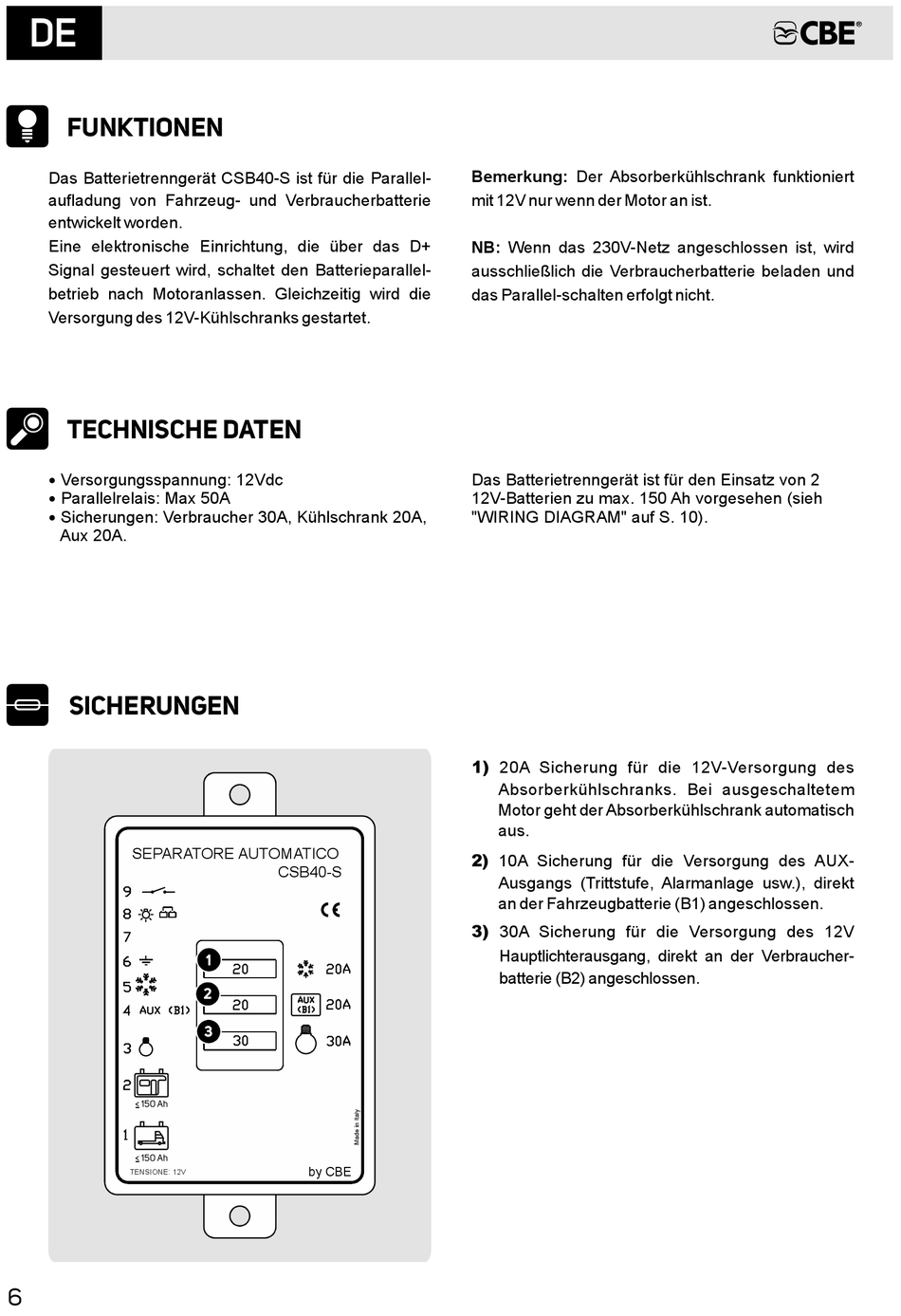

FUNKTIONEN
Das Batterietrenngerät CSB40-S ist für die Parallel-
aufladung von Fahrzeug- und Verbraucherbatterie
entwickelt worden.
Eine elektronische Einrichtung, die über das D+
Signal gesteuert wird, schaltet den Batterieparallel
betrieb nach Motoranlassen. Gleichzeitig wird die
Versorgung des 12V-Kühlschranks gestartet.
TECHNISCHE DATEN
Versorgungsspannung: 12Vdc
—
P
arallelrelais:
M
—
Sicherungen: Verbraucher 30A, Kühlschrank 20A,
—
Aux 20A.
SICHERUNGEN
SEPARATORE AUTOMATICO
< 150 Ah
< 150 Ah
TENSIONE: 12V
6
ax 50A
CSB40-S
1
2
3
by CBE
Bemerkung: Der Absorberkühlschrank funktioniert
mit 12V nur wenn der Motor an ist.
NB: Wenn das 230V-Netz angeschlossen ist, wird
-
ausschließlich die Verbraucherbatterie beladen und
das Parallel-schalten erfolgt nicht.
Das Batterietrenngerät ist für den Einsatz von 2
12V-Batterien zu max.
"
WIRING DIAGRAM auf S. 10).
1) 20A Sicherung für die 12V-Versorgung des
Absorberkühlschranks. Bei ausgeschaltetem
Motor geht der Absorberkühlschrank automatisch
aus.
2) 10A Sicherung für die Versorgung des AUX-
Ausgangs (Trittstufe, Alarmanlage usw.), direkt
an der Fahrzeugbatterie (B1) angeschlossen.
3) 30A Sicherung für die Versorgung des 12V
Hauptlichterausgang, direkt an der Verbraucher
batterie (B2) angeschlossen.
150
Ah vorgesehen (sieh
"
-
