5. INSTALLATION UND ANSCHLUSS

Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw.
vor dem Verändern von Anschlüssen aus.

Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der
Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft
aus dem Rack entweichen kann, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu
Schäden an den Geräten führen.

DMX512-Anschluss

Verbinden Sie Ihre DMX-gesteuerten Geräte mit den XLR-Anschlüssen DMX OUT. Für die DMX-Eingabe
schließen Sie DMX-Steuergeräte an die XLR-Anschlüsse DMX IN an. Die Steckverbindung geht über 3-
polige XLR-Stecker und -Kupplungen. Bei Verwendung von anderen Steckverbindungen, können
Adapterkabel eingesetzt werden. Die XLR-Buchsen besitzt eine Verriegelung, die beim Herausziehen eines
XLR-Steckers durch Herunter-drücken des PUSH-Hebels wieder gelost wird.

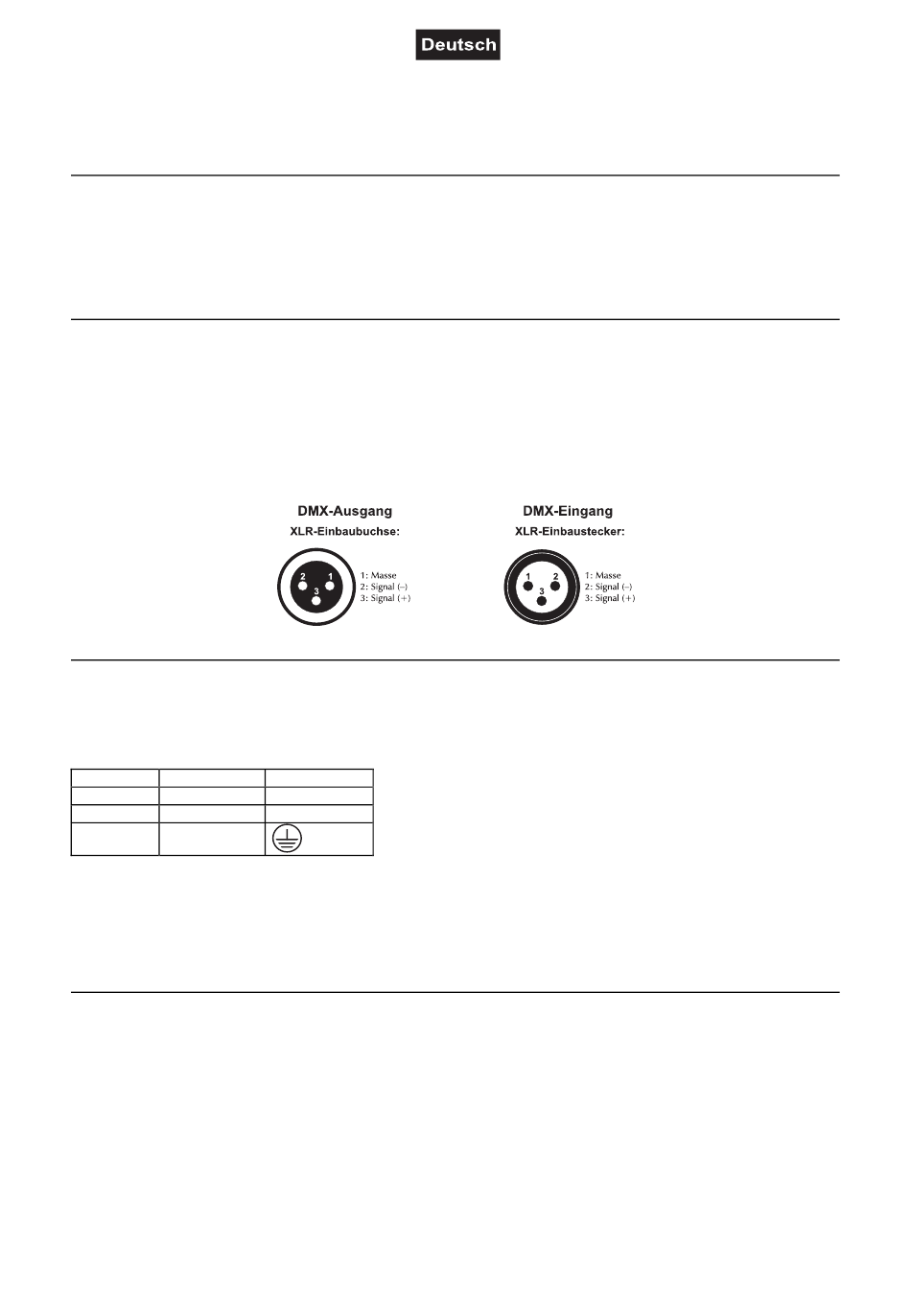

Belegung der XLR-Verbindung:

Netzanschluss

Schließen Sie das Gerät über das beiliegende Kabel ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz
angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den
VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD)
mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

Netzwerkanschluss

Verbinden Sie das Gerät über die RJ45-Schnittstelle mit einem Computernetzwerk. Entweder über einen
Switch bzw. Hub oder direkt mit einem PC oder Notebook. Verwenden Sie ein handelsübliches Patchkabel
des Typs CAT-5e oder höher.
Das Gerät kann während der Benutzung und ohne Neustarten des Computers von diesem getrennt und an
diesen angeschlossen werden (Hot Swapping und Plug & Play). Mehrere Geräte können zur selben Zeit
betrieben werden.
All manuals and user guides at all-guides.com
International
L
N
8/20 00081727.DOCX, Version 1.0
