Inhaltszusammenfassung für FISCHER NC56

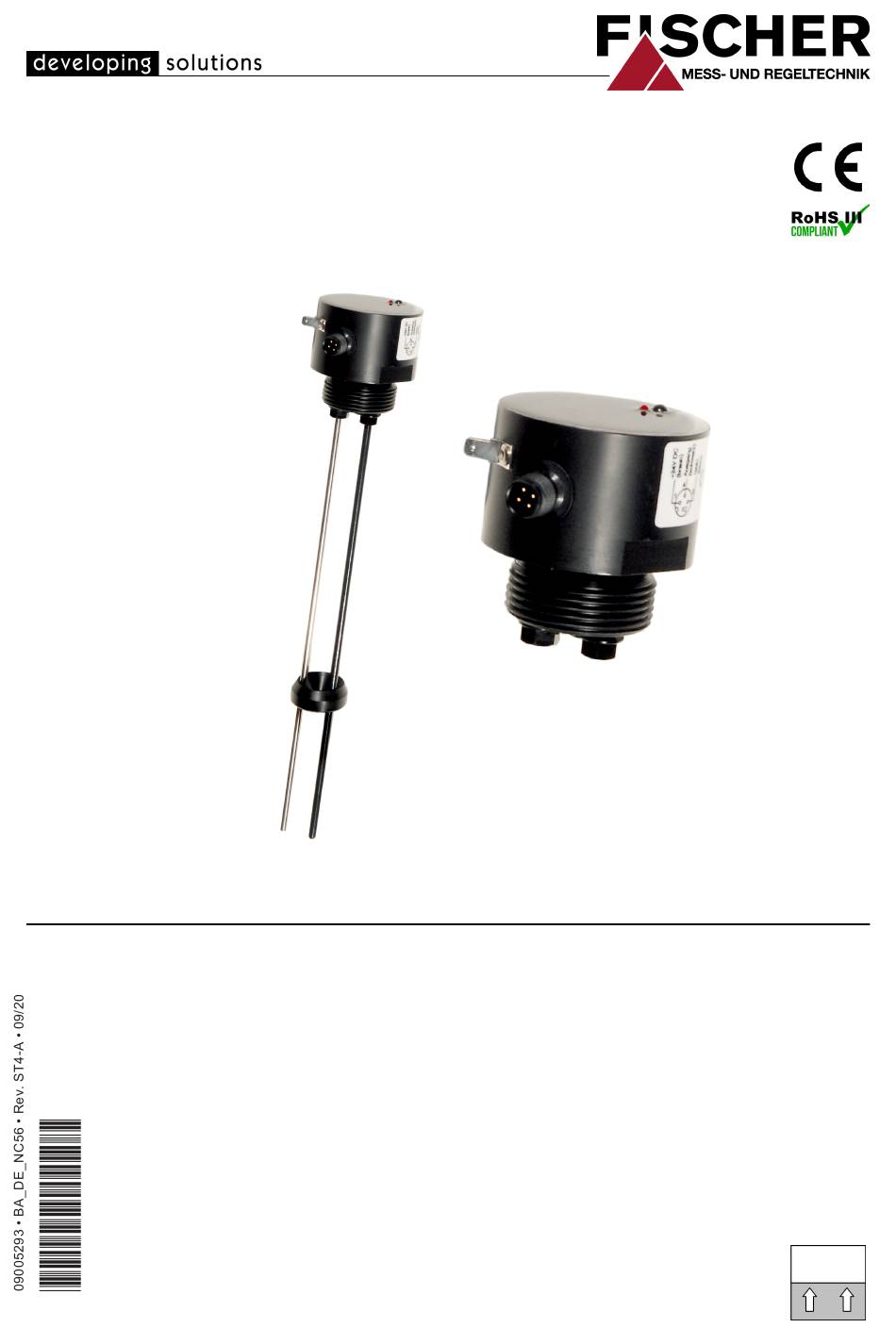

- Seite 1 Betriebsanleitung NC56 Kapazitive Füllstandssonde...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ......................4 1.1 Allgemeines ..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise............... 1.4 Sicherheitshinweise für Betreiber und Bediener..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage ............ -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
• Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Die kapazitive Füllstandssonde NC56 dient zur Messung der Füllhöhe in Tanks für Frischwasser, Abwasser, Fäkalien, Dieselkraftstoff, Chemikalien und Lösch- schaum. Es können Füllstandsshöhen zwischen 400 und 2000 mm gemessen werden. Die Sonde kann unabhängig vom Behältermaterial (Metall, Kunststoff oder Beton) eingesetzt werden. -
Seite 7: Typenschild
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 NC56 2... NC56 3... NC56 4... NC56 6... NC56 S... NC56 5... Wasser Diesel Fäkalien Chemikalien Seilsonde Abwasser Heizöl Schaum Abb. 2: Geräteausführungen Sondengehäuse Rohr-Anschlussstück Distanzhalter Schrumpfschlauch-Isolierung Edelstahl ECTFE-Isolierung Gewicht 2.3.1 Typenschild Die dargestellten Typenschilder dienen als Beispiel, welche Angaben enthalten sind. -
Seite 8: Funktionsbild
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.4 Funktionsbild Max. Min. Status LED braun blau schwarz Ausgang µC Sonde : Anfangskapazität (Sonde frei) : Endkapazität (Sonde bedeckt) Abb. 4: Funktionsbild 2.5 Aufbau und Wirkungsweise Zwei in einem definierten Abstand geführte Metallstäbe sind mit einem Wech- selspannungssignal beaufschlagt. -
Seite 9: Montage
Serienmäßig ist das Gerät für die Montage in einem G 1¼ Montageflansch vor- gesehen. Wird ein Schutzrohr verwendet, so wird ein Rohranschluss verwendet der für einen G 2 Montageflansch geeignet ist. Das NC56 ist nur für den senk- rechten Einbau geeignet und sollte möglichst an der höchsten Stelle des Tanks installiert werden. -
Seite 10: Kürzen Der Sondenstäbe
3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.2.1 Kürzen der Sondenstäbe VORSICHT Beschädigung der Beschichtung Isolierte Elektroden können durch grobe Schlag oder Stoßeinwirkung (z.B. Auf- setzen auf dem Boden) unbrauchbar werden. Sollte es notwendig werden die Elektroden zu kürzen, gehen Sie wie folgt vor: •... -
Seite 11: Elektroanschluss
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.3 Elektroanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen. -
Seite 12: Inbetriebnahme
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Leitungen. Alle Anschlüsse müssen so ausgeführt sein, dass keine mechanischen Kräfte auf das Gerät einwirken. • Überprüfen Sie, ob die vorgeschrieben Sicherheitsmaßnahmen für Tankan- lagen gewährleistet sind. - Seite 13 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Nützliche Hinweise für den Abgleich Wenn sich die Füllhöhen ändern, kann der Abgleich jederzeit wiederholt wer- den. Ändert sich nur eine der beiden Füllhöhen, genügt es in diesem Fall nur diesen Wert neu abzugleichen.
-
Seite 14: Instandhaltung
5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 15: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6 Technische Daten 6.1 Allgemeines Allgemeine Angaben Typbezeichnung NC56 Messprinzip Kontinuierliche Messung der Kapazitätsver- änderung zwischen zwei/drei Sondenstä- ben, abhängig von der Füllhöhe einer Flüs- sigkeit. Betriebsdruck Max. 10 bar Anzahl der Elektroden... -
Seite 16: Einsatzbedingungen
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.6 Einsatzbedingungen Umgebungstemperaturbereich -20°C … +70°C Lagerungstemperaturbereich -40°C … +80°C Mediumtemperaturbereich Max. 80°C Schutzart IP IP67 EN 61326-1:2013 EN 61326-2-3:2013 RoHS EN IEC 63000:2018 e-Zulassung 72/245/EWG 95/54/EG Zulassungsnummer E13*72/245/95/54*2182*00 6.7 Konstruktiver Aufbau Elektrischer Anschluss M12 Stecker 4polig männlich... -
Seite 17: Maßbilder
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.7.2 Maßbilder Ø60 Ø60 M12 Steckverbinder G 1¼ G 1¼ Schlüsselansatz SW55 Ø4,8 Ø4 Ø4 Sonde mit 3 Stäben Sonde mit Schrumpfschlauch (unbeschichtet) Ø60 SW77 8-Kant G 1¼ Rohr-Anschlussstück Ø4,8 Ø4 beschichteter Ø40... -
Seite 18: Bestellkennzeichen
7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 7 Bestellkennzeichen Kennzeichen Nr. 10 11 12 Ausführung: (Kennzeichen Stab 1 Stab 2 Stab 3 Nr.) Wasser Schrumpf- Blank (1.4404) Abwasser schlauch Diesel Blank (1.4404) Blank (1.4404) Blank (1.4404) Fäkalien ECTFE Blank (1.4404) Beschichtung Schaumlöschmit-... -
Seite 19: Zubehör
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 Betriebsspannung: (Kennzeichen Nr.) 9 … 32 V (bei Stromausgang) 12 … 32 V (bei Spannungsausgang) Version: [9-12] (Kennzeichen Nr.) 2011 Version 7.1 Zubehör Best. Nr. Bezeichnung Polzahl Länge 06401993 Anschlusskabel mit M12 Kupplung... -
Seite 20: Anhang
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang Abb. 11: CE_DE_NC56 20/24 BA_DE_NC56... - Seite 21 FISCHER Mess- und Regeltechnik GmbH Notizen BA_DE_NC56 21/24...
- Seite 22 FISCHER Mess- und Regeltechnik GmbH 22/24 BA_DE_NC56...
- Seite 23 FISCHER Mess- und Regeltechnik GmbH BA_DE_NC56 23/24...
- Seite 24 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
