1.4 Vermessen des Fahrzeugs und der
Kamerapositionen

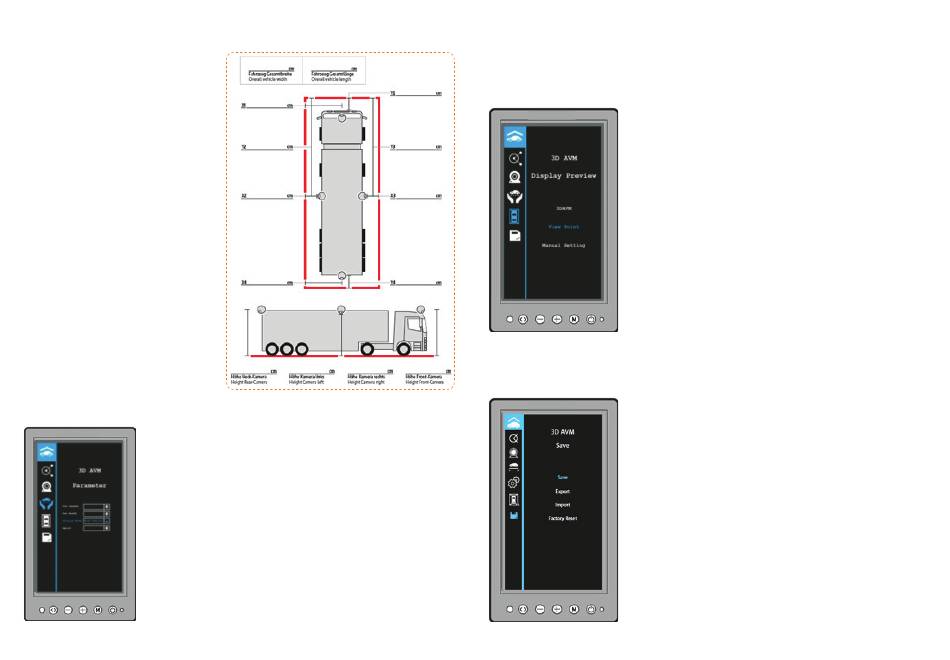

Bitte vermessen Sie das Fahrzeug und die
Kamerapositionen und notieren Sie die Werte.
Die Werte werden wie folgt gemessen:
Fahrzeugbreite:
von der linken zur rechten Kalibrierungsmatte
Fahrzeuglänge:
von der vorderen zur hinteren Kalibrierungsmatte
X1: von der linken Matte zur Frontkamera
X2: von der linken Matte zur linken Kamera
X3: von der rechten Matte zur rechten Kamera
X4: von der linken Matte zur Heckkamera
Y1: von der Frontkamera zur vorderen Matte
Y2: von der vorderen Matte zur linken Kamera
Y3: von der vorderen Matte zur rechten Kamera
Y4: von der Heckkamera zur hinteren Matte
Die Kamerahöhen werden von der Kamera
zum Boden gemessen.
Tragen Sie die Fahrzeuglänge und Breite im
Menü „Parameter" ein.
Im gleichen Menü können Sie auch einstellen, wie die Geschwindigkeit
gemessen wird:
Duty: Standardeinstellung bei Verwendung des V-Signals oder des GPS
Empfängers
Nur für Sonderanwendungen erforderlich: Hz: Hier können sie das
Geschwindigkeitssignal am Fahrtenscheiber oder über ein CAN-Interface
manuell kalibrieren. Dazu fahren Sie mit dem Fahrzeug 10km/h und
bestätigen die Kalibrierung mit OK.
Bitte geben Sie die X und Y-Werte, sowie die Kamerahöhen im Menü
„Camera" ein.
X/Y1 bei Front
X/Y2 bei Left
X/Y3 bei Right
X/Y4 bei Rear
2.0 Automatische Kalibrierung
Wählen Sie zur automatischen Kalibrierung den Menüpunkt „Display Preview" aus. Hier findet die eigentliche
Kalibrierung statt.
2.1 Kalibrierung speichern
Damit die Konfiguration gespeichert wird wählen Sie bitte den Menüpunkt „Save" aus.
8/9
Die Auswahl des Punktes „3DAVM" startet die Kalibrierung,
ab hier läuft diese automatisch durch. Nach erfolgreicher
Kalibrierung zeigt der Monitor eine Vorschau der aktuellen
Kalibrierung. Man erkennt schnell ob diese stimmig ist oder nicht.
Zudem kann man alle View Modes einmal ansehen, um diese dann
später nochmals im Detail zu justieren.
Um die Konfiguration nur für dieses Fahrzeug zu speichern
drücken Sie bitte auf „Save".
Sollten Sie mehrere identische Fahrzeuge mit den gleichen
Kamerapositionen haben, können Sie die Konfiguration auf eine
MicroSD-Karte exportieren und bei den folgenden Fahrzeugen
wieder importieren.
