CaratecSafety
Erste Schritte vor der Kalibrierung
Verwendung der Kalibrierungsmatten
1.1 Beschreibung des Matten-Sets
Das weiße und schwarze Material der
Auto-Kalibrierungsmatten besteht aus
einem reflektionsarmen Material

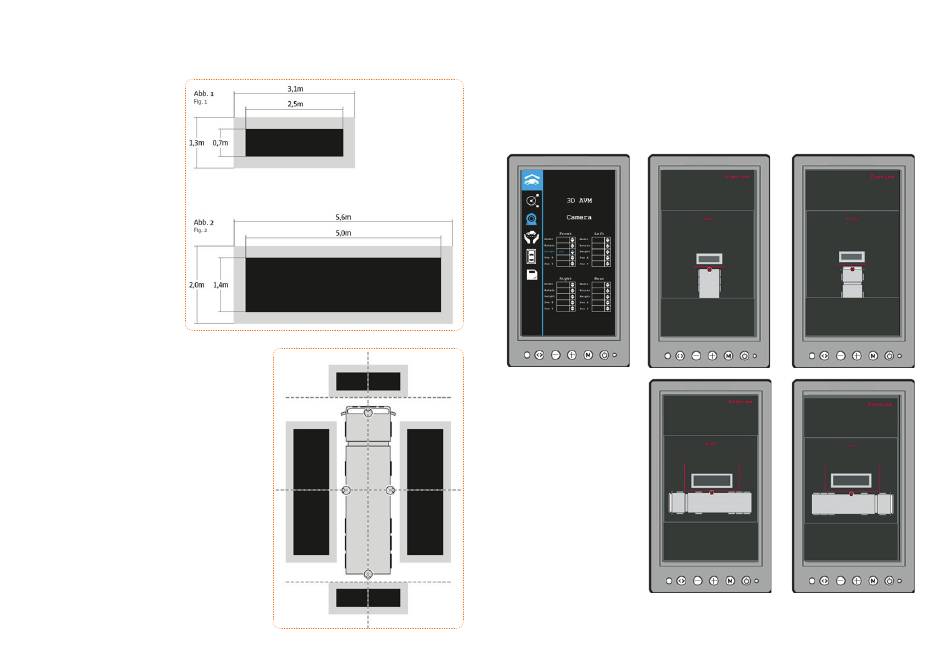

1.2 Abmessungen der Matten
Matten Typ A, schwarz / weiß,
Größe siehe Abbildung 1
Matten Typ B, schwarz / weiß,
Größe siehe Abbildung 2
1.3 Platzierung der Kalibrierungsmatten
Die Platzierung der Matten variiert je nach Fahrzeuggröße.
Dabei gilt es folgendes zu beachten:
- Die Matten sollen flach auf dem Boden liegen
- Der Untergrund sollte farblich so sein, dass er einen guten
Kontrast zu den Matten bildet
- Die Lichtverhältnisse um das Fahrzeug sollten gleichmäßig
und hell sein
Kontrollieren Sie die korrekte Position der Matten über das
„Camera" Menü „Original View".
Die gezeigte Darstellung zeigt die Anordnung der Matten bei Fahrzeugen mit einer Fahrzeugbreite bis 310
cm und einer Fahrzeuglänge zwischen 620 und 1300 cm. Bitte beachten Sie, dass die Matten mittig zum
Fahrzeug ausgerichtet werden müssen, nicht mittig zur Kameraposition.
Überprüfen Sie die jeweiligen Einzelansichten der Kameras und stellen Sie sicher, dass sich die Kalibrie-
rungsmatten jeweils innerhalb des roten Bereichs befinden. Zur Darstellung der Einzelansichten wählen Sie
bitte das Kamerasymbol im Menü aus und betätigen die Schaltfläche „Original View".
6/7
