Einbau

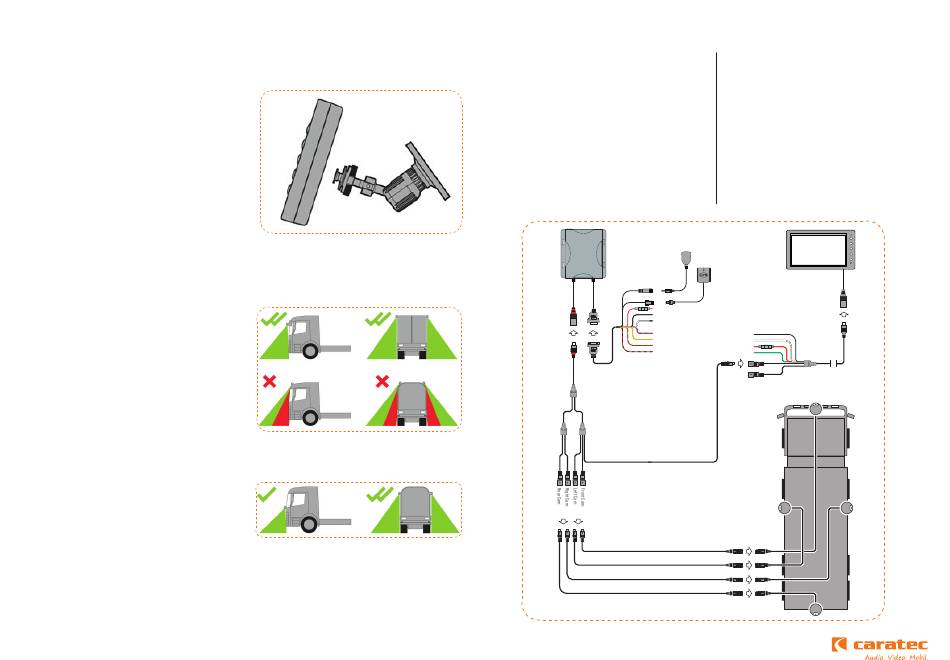

Montage Monitor
Wählen Sie einen geeigneten Montageort, vorzugswei-
se an der A-Säule der Fahrerseite. Achten Sie darauf,
dass Sie freie Sicht auf den Monitor haben und nicht
den Blick nach außen mit dem Monitor verdecken.
Montieren Sie den Monitor niemals im Kopfaufschlag-
bereich oder in der Nähe eines Airbags. Bei Auslösen
entsteht sonst erhebliche Verletzungsgefahr für die
Insassen. Bevor der Monitorhalter montiert wird,
achten Sie auf einen stabilen Untergrund. Ggfs. muss
ein passender Halter angefertigt werden. Achten Sie
darauf, dass der Monitor während der Fahrt nicht
schwingt.
Kameramontage
Durch die Vielzahl unterschiedlicher Fahrzeuge ergeben
sich auch unterschiedliche Anbaumöglichkeiten.
- Die Kameras müssen so hoch wie möglich und relativ
mittig an der jeweiligen Seite anbringen
- Die seitlichen Kameras sollten auf derselben Höhe
angebracht werden
- Die vordere und hintere Kamera können ggf. unter-
schiedlich hoch angebracht werden
- Die Kameras müssen waagerecht montiert werden
- Im Sichtbereich der Kamera sollten sich keine An-
bauteile befinden, welche das Blickfeld der Kamera
einschränken
- Wenn sich durch gewölbte Flächen die Kameras
nicht anbauen lassen, sollten passende
Halterungen angefertigt werden
- Dichten Sie Bohrlöcher mit einem geeigneten
Dichtmittel (z.B. DekaSeal 8936) ab
Beachten Sie, dass durch ungeeignete Anbaupositionen
nicht einsehbare Bereiche entstehen können, was zu
toten Kamerawinkeln führt.
Elektrischer Anschluss
Verlegen Sie den Anschlussleitungssatz hin zum Monitor
- Verbinden Sie den Monitorstecker mit der Buchse am
Leitungssatz
- Schließen Sie die rote Leitung an Kl. 15 an (Zündung)
- Schließen Sie die schwarze Leitung an Masse an
-Sofern vorhanden, kann an einer sog. „Aufbauerschnitt-
stelle" der Anschluss erfolgen
4/5
Leitungsführung
Beachten Sie beim Verlegen der Leitungen folgendes:
- nicht zu stark knicken oder verdrehen
- nicht ohne Schutzschlauch an Kanten oder Durchfüh-
rungen verlegen
- nicht zu stark an den Leitungen ziehen
- in ausreichenden Abständen mit Kabelbindern befestigen
- Kabelbinder nicht zu fest anziehen
- nicht auf Spannung oder Zug verlegen
- mit Abstand zu heißen oder beweglichen Teilen verlegen
- wenn möglich vorhandene Kabeldurchführungen verwenden
- verschrauben Sie die Anschlüsse und wickeln Sie diese
mit dem mitgelieferten Bitumenband sauber um
IR
GPS
Rot: KL. 15 (12/24V)
Schwarz: GND
Weiß: Trigger Out
Blau-Rot: Speed
Schwarz: GND
Gelb: Right
Weiß: Trigger In
Braun-Rot: Left
Rot: KL. 15 (12/24V)
Schwarz-Braun: Reverse
Grün: Not Used
Cam 2
Cam 1: Not Used
