WARTUNGSHINWEISE
GRUPPE
TYPOLOGIE
MTB / E-MTB -LAUFRÄDER
BEWEGUNG
SCHEIBENBREMSE
INDUSTRIELAGER
PRODUKTE, AN DENEN DAS VERFAHREN ANGEWENDET WIRD
RED POWER (2015 - 2017 -
E-METAL
E-FIRE
ausgeschlossen Vers. 6 Schrauben
142 mm)
1
Fädeln Sie den linken Adapter aus.
4
Auf der rechten Seite fädeln Sie die Achse zusam-
men mit dem Freilaufkörper aus.
7
Installieren Sie die Dichtung auf der linken Seite.
MASSNAHME
REVISION
015

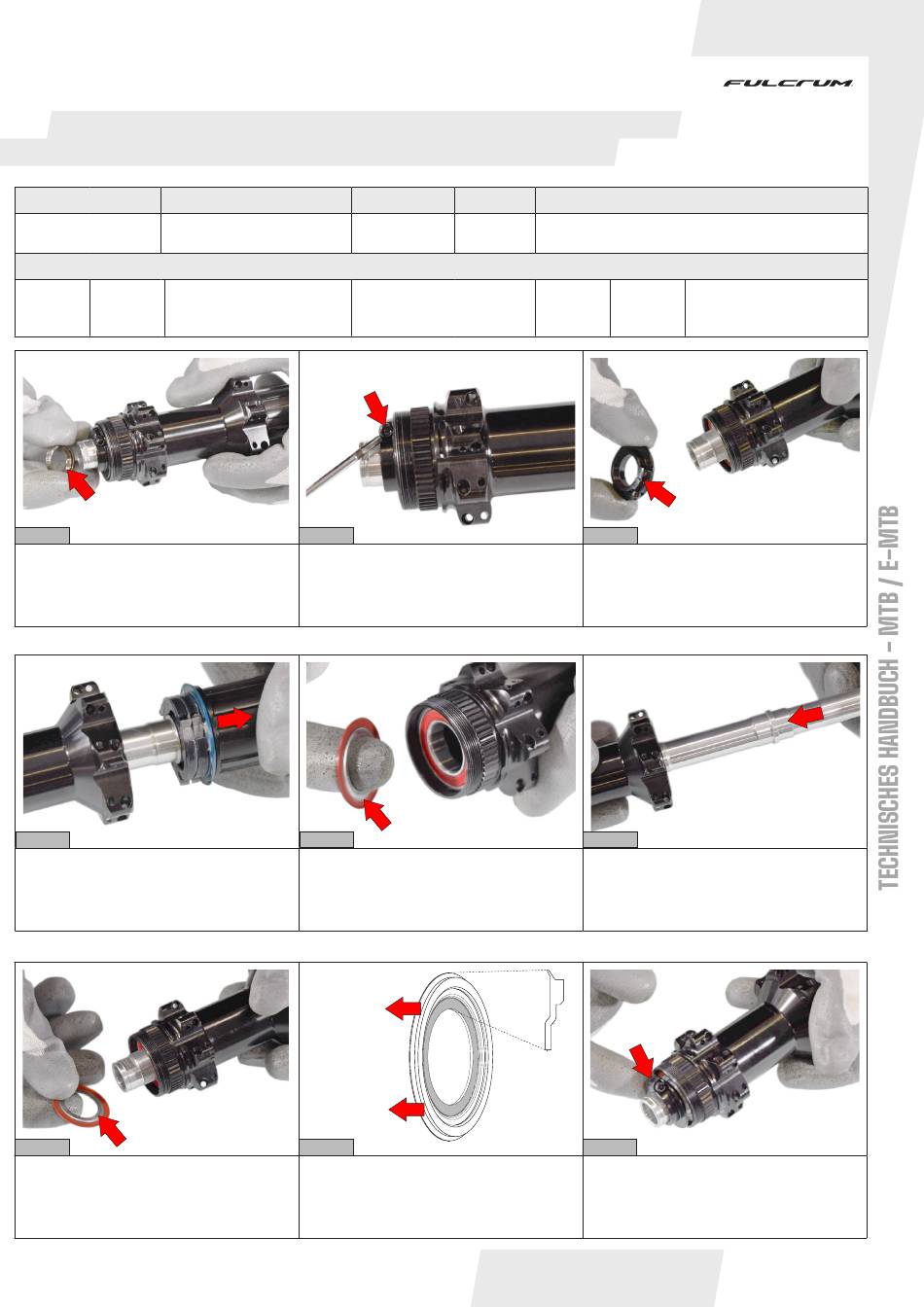

01 - 12 /2020 INSTALLATION MICROSPLINE-SET
RED METAL 5 (AB 2020)
2
Schrauben Sie die Befestigungsschraube des
Spieleinstellrings ab, bis der Schlitz am Ring
sichtbar ist.
5
Falls vorhanden, ziehen Sie den Zwischenring und
die Dichtung von der linken Seite ab.
8
Vergewissern Sie sich, dass die Dichtung korrekt
angebracht ist.
BESCHREIBUNG
RED PASSION 3 (ausgeschlossen
RED ZONE
RED FIRE
Vers. 6 Schrauben 142 mm)
3
Schrauben Sie den Spieleinstellring ab.
6
Auf der rechten Seite stecken Sie die Achse des
MICROSPLINE-Sets in die Nabe.
9
Falls vorhanden, setzen Sie den Zwischenring auf
der linken Seite ein. Schrauben Sie den Spielein-
stellring an.
