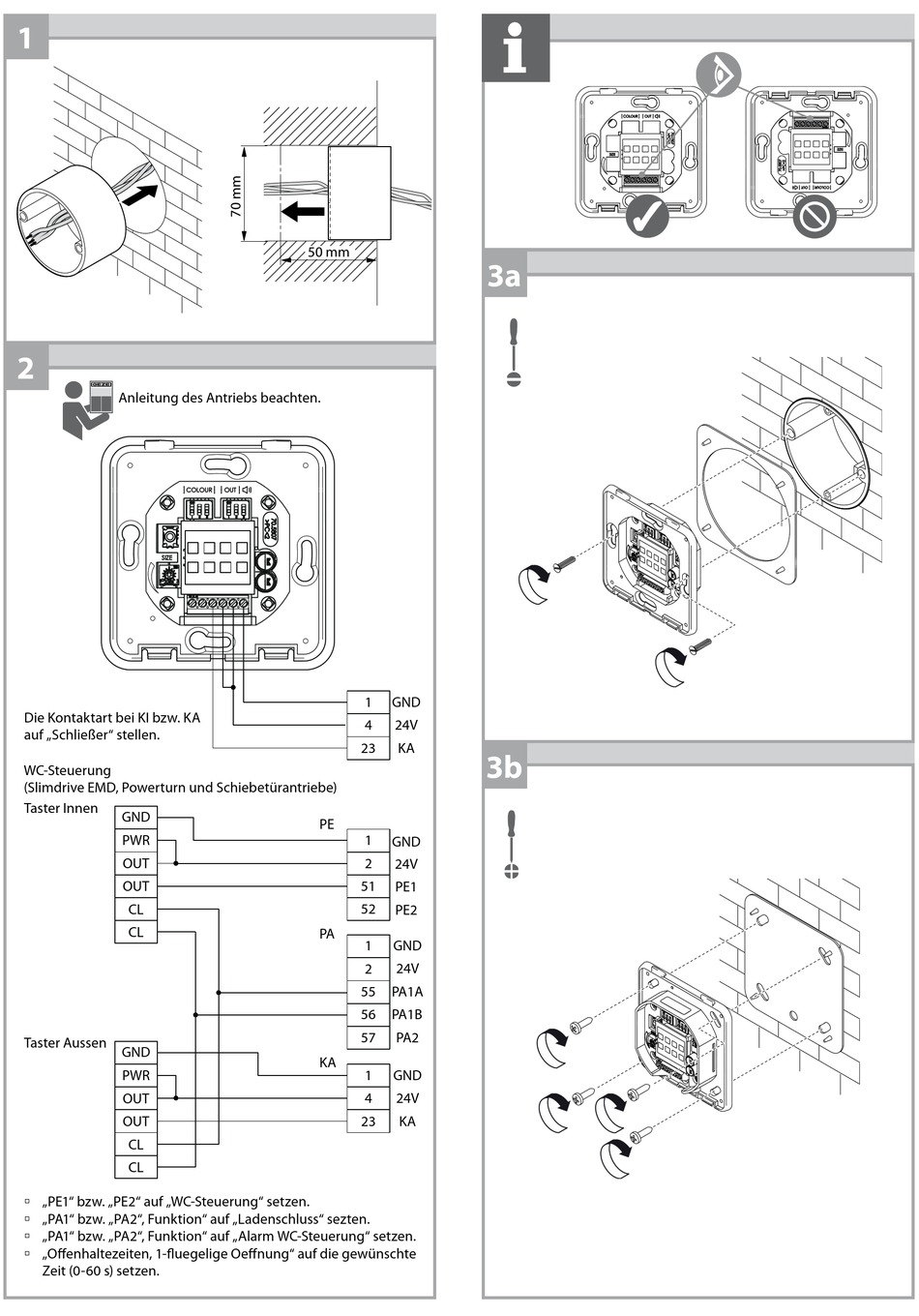

1
2
Anleitung des Antriebs beachten.
Die Kontaktart bei KI bzw. KA
auf „Schließer" stellen.
WC-Steuerung
(Slimdrive EMD, Powerturn und Schiebetürantriebe)
Taster Innen
GND
PWR
OUT
OUT
CL
CL
Taster Aussen
GND
PWR
OUT
OUT
CL
CL
à „PE1" bzw. „PE2" auf „WC-Steuerung" setzen.
à „PA1" bzw. „PA2", Funktion" auf „Ladenschluss" sezten.
à „PA1" bzw. „PA2", Funktion" auf „Alarm WC-Steuerung" setzen.
à „Offenhaltezeiten, 1-fluegelige Oeffnung" auf die gewünschte
Zeit (0-60 s) setzen.
50 mm
1
GND
4
24V
23
KA
PE
1
GND
2
24V
51
PE1
52
PE2
PA
1
GND
2
24V
55
PA1A
56
PA1B
57
PA2
KA
1
GND
4
24V
23
KA
3a
3b
2
