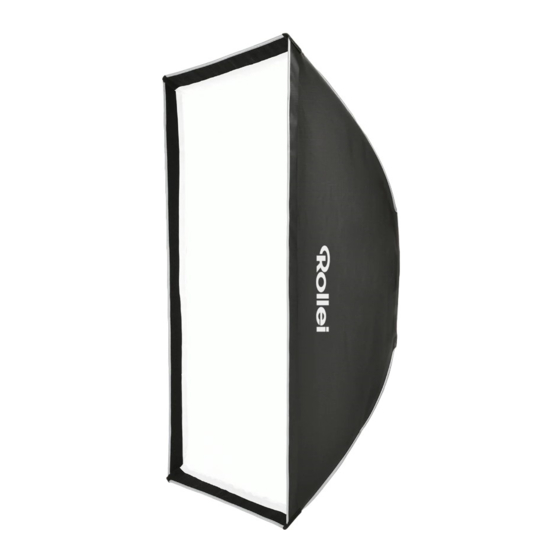

Rollei Lumen Softbox 60 x 90 cm Anleitung

Übersicht – Bestandteile der
Rollei Lumen Softbox 60 x 90 cm
1
2
3
Zusammenbau
Mitte der Softbox-Hülle.
Hinweis: Befolgen Sie für das Einsetzen der Streben
die Reihenfolge wie im Bild angegeben. Wichtig ist,
dass Sie die Strebe an Aussparung Nummer 4 als letztes
einsetzten. Um das Einsetzen zu vereinfachen ist die
Aussparung mit einem größeren Einschub ausgestattet.
an den Ecken der Softbox-Hülle. Stecken Sie dann die
dickeren Enden der Streben in die Aussparungen des
Adapterrings, sodass sich die Softbox spannt.
Achten Sie dabei darauf, dass die Streben entlang der
Nähte der Softbox platziert sind.
Um die Softbox wieder abzubauen, ziehen Sie die
Streben zunächst aus den Laschen an den Ecken der
Softbox-Hülle. Im Anschluss ziehen Sie die Streben aus
den Aussparungen am Adapterring. Entfernen Sie den
Adapterring und falten Sie die Softbox zusammen.
www.rollei.de
Lumen Softbox 60 x 90 cm / Lampenstative
ANLEITUNG AUF DEUTSCH
Aufsetzen der Rollei Lumen Softbox
60 x 90 cm auf LED-Dauerlichter
Streben (4x) Der Adapterring der Rollei Lumen Softbox 60 x 90 cm
1
Adapterring ist mit einem Bowens S-type-Adapter ausgestattet, mit
2
3 Softbox-Hülle dem Sie die Softbox einfach an LED-Dauerlichter mit
Bowens S-type-Bajonett wie dem Rollei Lumen Studio
150 befestigen können. Setzen Sie hierfür die Softbox
mit den drei Bajonettstiften in die entsprechenden
Aussparungen am Rollei Lumen Studio 150 ein und ver-
riegeln Sie ihn durch eine kurze Drehung nach rechts,
bis er hörbar einrastet.
Zum Entfernen der Softbox ziehen Sie die Taste für die
Bajonett-Entriegelung am LED-Dauerlicht nach hinten,
Öffnen Sie die
drehen Sie die Softbox nach links und ziehen sie nach
Softbox-Hülle und
vorne ab.
breiten Sie sie mit
der silberfarbe-
Diffusor an der Rollei Lumen
nen Innenseite
Softbox 60 x 90 cm befestigen
nach oben aus.
Platzieren Sie den
Adapterring in die Befestigung des inneren Diffusors
Aussparung in der
Spannen Sie die
Streben nach-
Befestigung des äußeren Diffusors
einander in oben
gezeigter Reihen-
folge. Stecken Sie
hierfür zunächst
die dünneren
Enden der Streben
in die Laschen
Hinweis zu den Lampenstativen:
Die empfohlene maximale Höhe der Lampenstative
ist 1,80 m. Achten Sie bei der Verwendung über 1,80 m
auf einen sicheren Stand.
Rollei GmbH & Co. KG, In de Tarpen 42,
D-22848 Norderstedt, Deutschland
Haken Sie die Ha-
ken an den Ecken
des Diffusors in
die Laschen inner-
halb der Softbox
ein und spannen
Sie so den inneren
Diffusor.
Spannen Sie den
äußeren Diffusor
auf die Softbox,
indem Sie die
Klettstreifen auf
den Seiten der
Softbox mit denen
des äußeren Dif-
fusors verbinden.
