- Seite 1 ® S I M A R I N E SC303 & SC503 USERS MANUAL V1.4...
- Seite 9 ® S I M A R I N E SC303 & SC503 BENUTZERHANDBUCH V1.4...
- Seite 10 Kabel ........................4 4.1.1 Hochleistungskabel ................... 5 5. Verdrahtung ................5 SC303 am Minuspol der Batterie installiert ............. 6 6. Technical specifications SC303 & SC503 ....... 6 7. Fehlerbehebung ..............8 Negative Stromwerte ..................8 Shunt ist auf PICO nicht sichtbar ..............8...
-
Seite 11: Einleitung
(Landstromladegeräte und Sonnenkollektoren) verwendet werden. Zusätzlich ermöglicht es die Überwachung von Tanks für Kraftstoff, Frisch- und Grauwasser. SC303 kann Dauerströme bis 300 A messen und ist für eine maximale Kraft von 3600 W bei 12 V oder 7200 W bei 24 V geeignet. -
Seite 12: Überblick

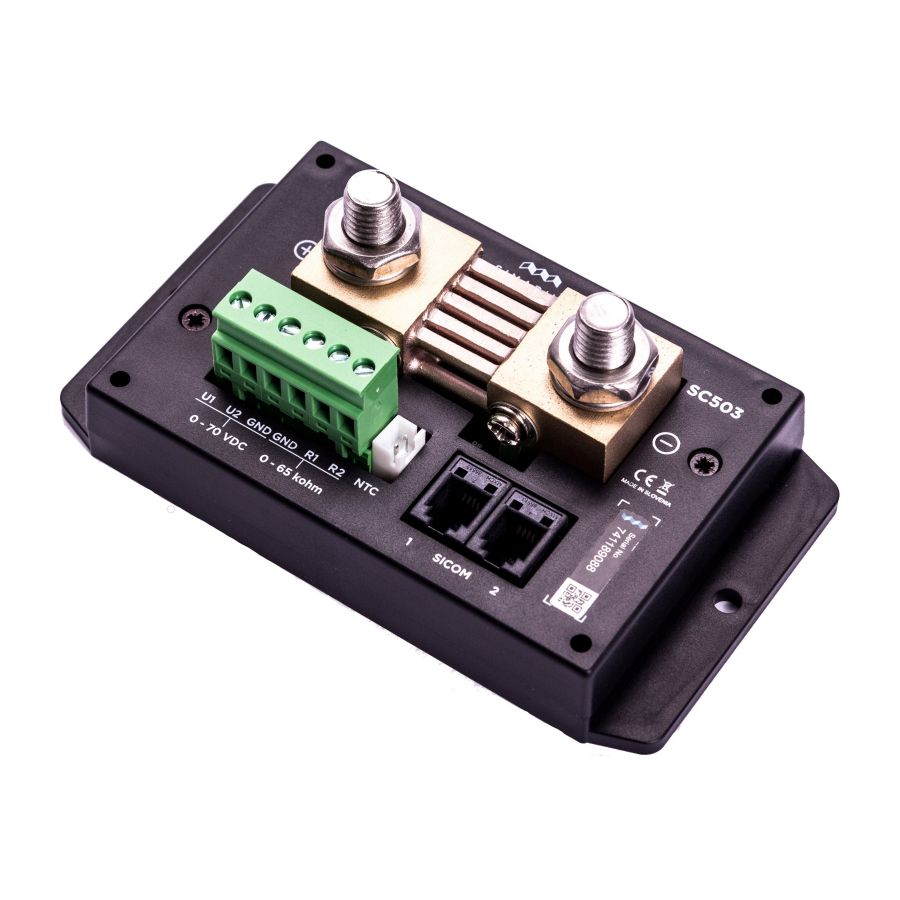

3. Überblick A - Batterie (+) B - Hub - GND (–) C - 2 SiCOM Ports D - 1 JST-Buchse für den Temperatursensor E - 2 Spannungs- und 2 Widerstandseingänge 4. Einrichtung VORSICHT: Installieren Sie das Shunt-Modul an einem sauberen und trockenen Ort, der vor versehentlichem Verschütten von Flüssigkeiten geschützt ist. -
Seite 13: Hochleistungskabel
1. Aus Sicherheitsgründen trennen Sie den Plus- und Minuspol derBatterie/Batteriebank. 2. Verbinden Sie den Shunt über den SiCOM-Port mit dem Simarine PICO. 3. Schließen Sie den Spannungssensoreingang des Shunts an einen Batteriepol 4. Schließen Sie den Temperatursensor am Shunt an und platzieren Sie ihn in der Nähe der Batterie/Batteriebank (optional). -
Seite 14: Sc303 Am Minuspol Der Batterie Installiert
5.1 SC303 am Minuspol der Batterie installiert 6. Technical specifications SC303 & SC503 SC303 In Betrieb Spannungsbereich 6–35V Temperaturbereich Von –20 bis +70 °C (von –4 bis +158 ° Stromverbrauch bei 12V In Betrieb 0.8mA Strommessbereich Pro Kanal 0.01–320A Genauigkeit ±0,6%... - Seite 15 Widerstandseingänge Reichweite 0 Ohm–65kOhm Genauigkeit ±3% Temperatursensor – NTC 10k Reichweite Von –15 bis +80°C Genauigkeit (von –10 bis +60 °C, von 14 bis ±3% 140 °F) Anschlussmöglichkeiten Bis zu Batterien Temperatursensoren Spannungssensoren SiCOM RJ9 Steckdose Installation und Dimensionen 125 x 70 x 22 mm Dimensionen 4.92 x 2.75 x 0.86 in Batterieanschluss...
-
Seite 16: Fehlerbehebung
4.92 x 2.75 x 0.86 in Batterieanschluss M10 bolts 7. Fehlerbehebung 7.1 Negative Stromwerte Wenn PICO das falsche Vorzeichen für den aktuellen Wert anzeigt, überprüfen Sie, ob der Shunt richtig installiert ist. Das bedeutet, dass der Minuspol (optional Plus) der Batterie/Batteriebank mit dem IN-Anschluss des Shunts verbunden ist. Wenn dies nicht der Fall ist, können Sie den Shunt neu installieren oder einfach den IN- und OUT-Anschluss über die Shunt-Konfiguration an Ihrem PICO umschalten .
