Shunt numérique actif
SC300 et SC500 de SIMARINE
FR
DE
MANUEL D'UTILISATION
Révision 1.0
SIMARINE d.o.o.
Ulica skofa Maksimilijana Drzecnika 6
SI - 2000 Maribor
Slovénie
UE
http://www.simarine.net
Copyright © 2016 Simarine d.o.o. Tous les droits sont réservés
SC300/SC500
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SIMARINE SC300

Inhaltszusammenfassung für SIMARINE SC300

  • Seite 11 SC500..............................16 Fehler Beseitigung............................17 Negative Stromwerte..........................17 Shunt ist nicht sichtbar auf dem PICO....................17 Appendix................................. 17 SCQ25T und SC500 auf dem Minus-Terminal der Batterie / Batterie-Bank installiert......17 Mehrere SC500 / SC300 auf dem Plus-Terminal der Batterie / Batterie-Bank installiert.......18...

  • Seite 12: Einleitung

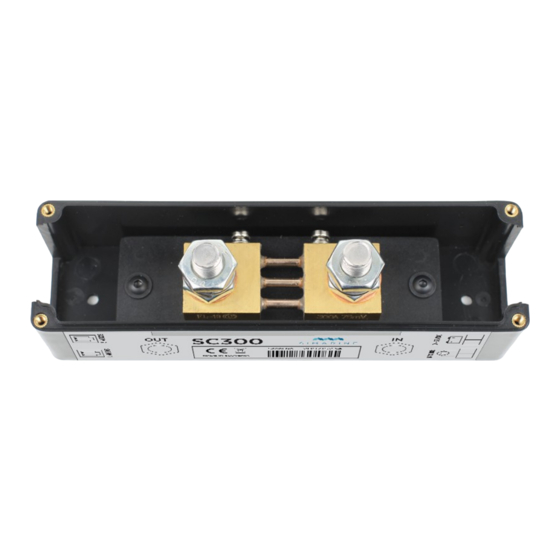

    1 Einleitung Simarines hochpräziser SC300 aktiver digitaler Shunt misst Spannung, Strom und Temperatur der Batterie oder Batteriebank. Er ist in der Lage, kontinuierlichen Strom bis zu 300 A zu messen und geeignet für eine maximale Leistung von 3600 W bei 12 V oder 7200 W bei 24 V.

  • Seite 13: Einrichtung

    >= 5 m 2x2x0,25 mm2 Twisted Pair (empfohlen) 4.3 Verdrahtung Für die ordnungsgemäße Funktion des Simarine SC300 / SC500 Digital-Shunts sind Folgende Schritte notwendig: Trennen Sie die Batterie/Batteriebank plus und minus Klemme, aus Sicherheitsgründen Verbinden Sie den Shunt über den SICOM-Anschluss mit Simarines PICO.

  • Seite 14: Sc300 / Sc500 Auf Dem Minuspol Der Batterie / Batterie-Bank Installiert

    4.3.1 SC300 / SC500 auf dem Minuspol der Batterie / Batterie-Bank installiert Bild 1SC300(NEG)

  • Seite 15: Technische Einzelheiten

    5 Technische Einzelheiten 5.1 SC300 In Betrieb Spannungsbereich 6 - 35 V Temperaturbereich -20 – 70 °C Stromverbrauch bei 12V In Betrieb 0,8 mA Strom Messung Bereich 0,01 – 320 A Genauigkeit ± 0,6 % Auflösung 0,01 A Abtastgeschwindigkeit 100 ms...

  • Seite 16: Sc500

    5.2 SC500 In Betrieb Spannungsbereich 6 - 35 V Temperaturbereich -20 – 70 °C Stromverbrauch bei 12V In Betrieb 0,8 mA Strom Messung Bereich 0,02 – 600 A Genauigkeit ± 0,6 % Auflösung 0,02 A Abtastgeschwindigkeit 100 ms Maximal Strom Durchgehend 500 A Stromspitze ( <1min )

  • Seite 17: Fehler Beseitigung

    8 Fehler Beseitigung 8.1 Negative Stromwerte Wenn PICO das falsche Zeichen für den aktuellen Strom Wert anzeigt. Überprüfen Sie, ob der Shunt richtig installiert ist. Das bedeutet, dass der Minus (optional Plus) terminal der Batterie / Batteriebank mit dem IN- Anschluss des Shunts verbunden ist.

  • Seite 18: Mehrere Sc500 / Sc300 Auf Dem Plus-Terminal Der Batterie / Batterie-Bank Installiert

    6.2 Mehrere SC500 / SC300 auf dem Plus-Terminal der Batterie / Batterie- Bank installiert Bild 3SC300(POS) und 2 x SC500(POS)
