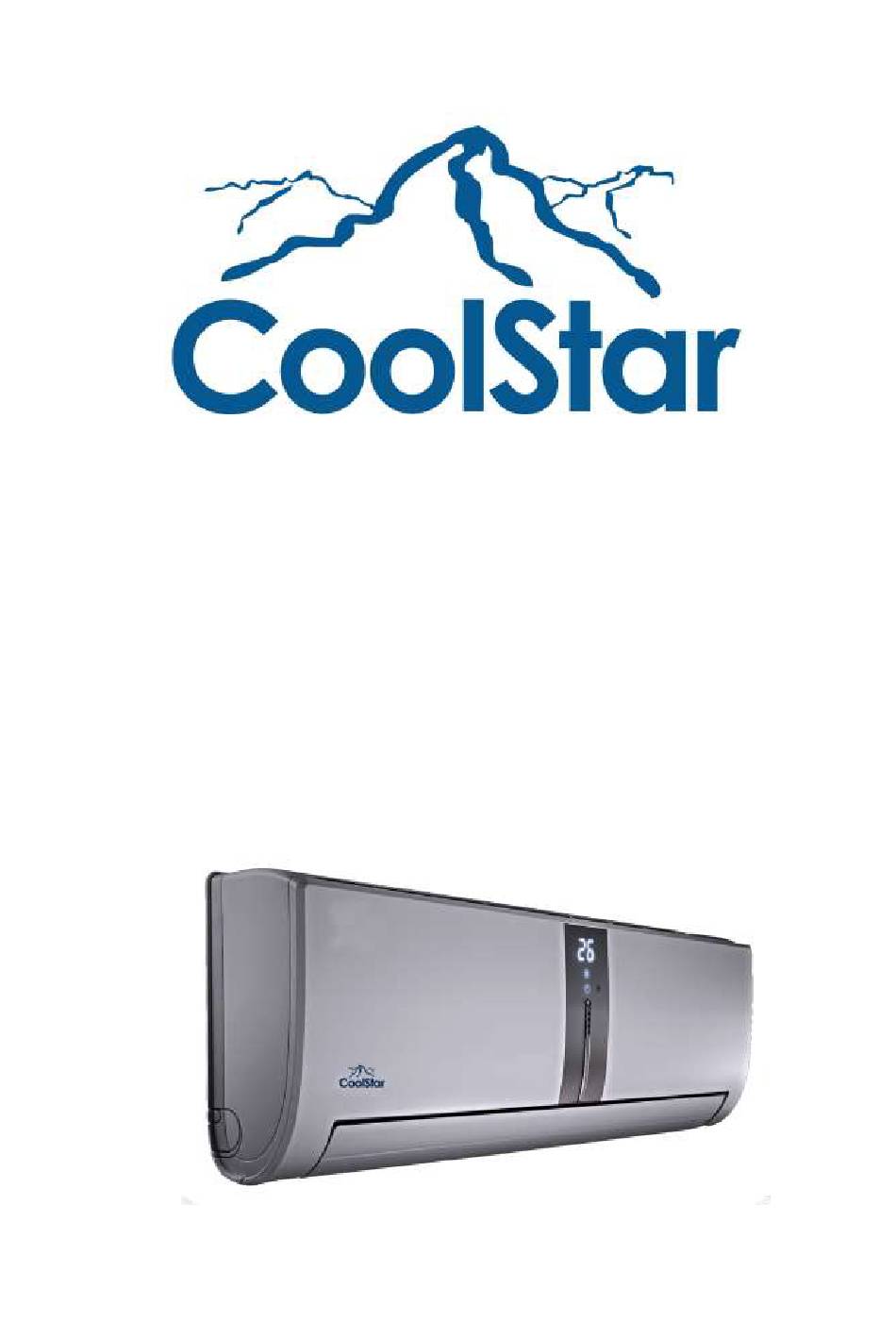

- Seite 1 Wärmepumpen / Klimaanlagen Bedienungsanleitung Wand Split D.C. Inverter Weinklimaanlage CS3700vinoF, CS5400vinoF...
- Seite 2 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen A. Informationen zur Entsorgung für private Benutzer 1. In der Europäischen Union Achtung: Dieses Gerät nicht mit normalem Hausmüll entsorgen! Nach einer neuen EU-Richtlinie, die die richtige Vorgehensweise für Rücknahme, Handhabung und Wiederverwendung gebrauchter elektrischer und elektronischer Geräte festlegt, müssen alte elektrische und elektronische Geräte gesondert entsorgt werden.
-
Seite 3: Inhaltsverzeichnis
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Einfach-Split Klimaanlagen ..........................4 Wandgeräte D.C. Inverter Design Klimaanlage / Wärmepumpe .............. 4 SICHERHEITSHINWEISE ............................5 Vor Inbetriebnahme ............................6 Name der Einzelteile ............................9 Beschreibung und Funktionen der Fernbedienung ................. 10 Reinigung und Wartung ..........................16 Fehlerbehebung ............................ -
Seite 4: Einfach-Split Klimaanlagen
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Einfach-Split Klimaanlagen Wandgeräte D.C. Inverter Weinkeller Klimaanlage / Wärmepumpe Flaches wunderschönes Design in Silber Weinkeller Klimaanlage, kühlen bis auf 10°C. Eigenschaften Kühlen und Heizen Invertergesteuerte Rollkolbenverdichter Tangentialventilator mit 3 Drehzahlen Umweltfreundliches Kältemittel R410A Wärmepumpenausführung mit Abtaufunktion... -
Seite 5: Sicherheitshinweise
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen SICHERHEITSHINWEISE WARNUNG • Dieses Gerät ist zur Verwendung in Büros, Restaurants, Wohnungen und an ähnlichen Stellen vorgesehen. • Die Aufstellung auf qualifiziertes Service übertragen. Bei inkorrekter Installation kann es zu Wasserleckage, Stromschlag oder Brand kommen. -
Seite 6: Vor Inbetriebnahme
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Vor Inbetriebnahme Lesen Sie vor Gebrauch die folgenden Hinweise sorgfältig. www.coolstar-schweiz.ch... - Seite 7 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
-
Seite 8: Arbeitsprinzip Und Spezielle Funktionen Im Kühlprogramm
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Arbeitsprinzip und spezielle Funktionen im Kühlprogramm Prinzip Die Raumtemperatur wird so gesenkt, dass das Klimagerät die warme Luft im Raum absorbiert und in die Außeneinheit leitet, wo die Wärme in die Luft verteilt wird. Die Kühlleistung hängt von der Außentemperatur ab. -
Seite 9: Name Der Einzelteile
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Name der Einzelteile www.coolstar-schweiz.ch... -
Seite 10: Beschreibung Und Funktionen Der Fernbedienung
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Beschreibung und Funktionen der Fernbedienung www.coolstar-schweiz.ch... - Seite 11 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
- Seite 12 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
- Seite 13 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
- Seite 14 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
- Seite 15 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen www.coolstar-schweiz.ch...
-
Seite 16: Reinigung Und Wartung
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Reinigung und Wartung www.coolstar-schweiz.ch... -
Seite 17: Reinigung Der Frontabdeckung
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen HINWEIS: • Schalten Sie das Gerät vor der Reinigung ab und unterbrechen Sie die Stromversorgung, es könnte zu einem Stromunfall kommen. • Lassen Sie bei der Reinigung kein Wasser in das Innen- sowie Außengerät laufen, es könnte zu einem Stromunfall kommen. -
Seite 18: Fehlerbehebung
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Fehlerbehebung Das Gerät nie selbst reparieren. Eine unsachgemäße Reparatur kann zum Stromschlag oder zu anderen Schäden führen. Setzen Sie sich mit unserer Servicestelle in Verbindung und lassen Sie das Gerät durch qualifizierte Servicetechniker reparieren. Bevor eine Servicestelle kontaktiert wird, müssen folgende Punkte überprüft werden. -
Seite 19: Hinweise Zur Installation
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Hinweise zur Installation Wichtige Hinweise 1. Die Installation muss vom Fachpersonal entsprechend der gesetzlichen Vorschriften und gemäß dieser Anleitung vorgenommen werden. 2. Wenn das Gerät direkt an die elektrische Zuleitung ohne Benutzung eines Steckers angeschlossen ist, muss ein Ausschalter in den Kreis eingebaut werden, von welchem alle Pole abgetrennt werden und dessen Kontakte bei der Abschaltung min. -
Seite 20: Elektrische Installation
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen 5. Wählen Sie einen trockenen Platz, der nicht direkter Sonne und starkem Wind ausgesetzt ist. 6. Vergewissern Sie sich, dass die Bedingungen in der Installationsskizze erfüllt sind und denken Sie bei der Platzwahl an die Wartung. -
Seite 21: Einbauplan
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Einbauplan www.coolstar-schweiz.ch... -
Seite 22: Installation Des Innengerätes
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Installation des Innengerätes Installation der Montageplatte 1 Die Montageplatte muss horizontal montiert werden. Bei Wasserabfluss links sollte diese Seite der Montageplatte etwas tiefer angebracht werden als die rechte Seite. 2. Befestigen Sie die Montageplatte an den ausgewählten Ort. - Seite 23 CoolStar - Switzerland - Klimaanlagen - Wärmepumpen 5. Die Abdeckplatte wieder zuschrauben, damit das Kabel gut befestigt ist. 6. Die Frontabdeckung schließen. 7. Bei den Modellen mit Kühlung und Heizung das Steuerkabel an das Innengerät anschließen und mit einer Klemme im Unterteil des Gerätes befestigen.
-
Seite 24: Installation Des Verbindungsrohres
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Installation des Verbindungsrohres 1. Das Anschlussstück mittig auf das jeweilige Ventil setzen. 2. Die Mutter von Hand anschrauben und dann mit einem Schlüssel und Drehmomentschlüssel anziehen. Die Mutter nicht zu fest anziehen, das es sonst zu ihrer Beschädigung kommen kann. -
Seite 25: Installation Des Außengerätes
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Installation des Außengerätes Elektrische Verbindung 1. Den Haltegriff auf der rechten oder vorderen Seite des Außengerätes abschrauben. 2. Die Klemmleiste herausnehmen und die Stromleitung auf der Klemmleiste mittels Schrauben verbinden. Der Anschluss der Leiter muss dem Anschluss beim Innengerät entsprechen. -
Seite 26: Kondenswasserabfluss Beim Außengerät (Nur Bei Modellen Mit Heizung)
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Dichtigkeitsprüfung Mit Seifenwasser oder einem Lecksuchgerät überprüfen, ob die Verbindungsleitungen dicht sind. Kondenswasserabfluss beim Außengerät (nur bei Modellen mit Heizung) Wenn das Außengerät heizt oder enteist, kann Kondenswasser durch den Ablassschlauch abfließen. Einbau: In das Loch mit einem Durchmesser von 25 mm in der Bodenplatte den Abflussbogen nach der Abbildung installieren. -
Seite 27: Kontrolle Nach Installation Und Probebetrieb
CoolStar - Switzerland - Klimaanlagen - Wärmepumpen Kontrolle nach Installation und Probebetrieb Kontrolle nach Installation Probebetrieb 1. Vor dem Probebetrieb 1) Das Gerät erst einschalten, wenn die Montage vollständig abgeschlossen ist. 2) Elektrische Leitungen müssen richtig und sicher angeschlossen sein.
