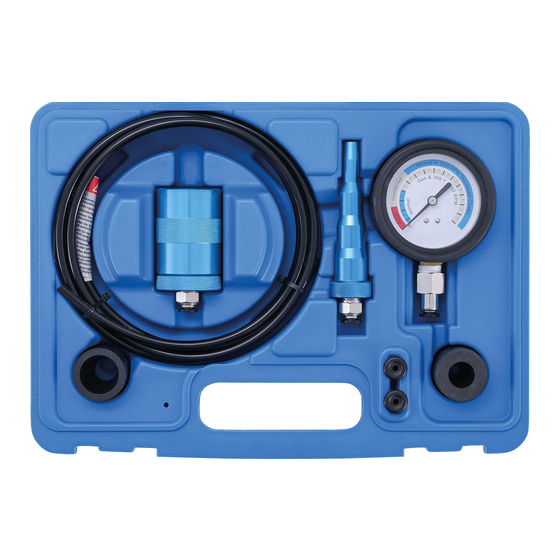

BAUTEILE
A Messuhr (0-15psi)
B Gummidichtungen x2
C Blindstopfen x2
D Rohrverbinder (zweiteilig)
E Schlauch, Ø 6 mm, Länge 2 m
F Schlauchverbinder
VERWENDUNGSZWECK
Der Wasserpumpentester dient zur Funktionsprüfung von mechanisch angetriebenen
Kühlwasserpumpen bei laufendem Motor. Der Tester liefert eine effektive Anzeige des
Kühlmittelstroms, indem der Tester den Druckanstieg des strömenden Kühlmittels misst. Der Tester
dient zur Erkennung von Pumpenproblemen, die durch beschädigte Pumpenräder, festsitzende
Pumpenradwellen oder durchrutschende Antriebsriemen verursacht werden. Viele Pumpenräder bzw.
dessen Schaufellamellen bestehen aus Kunststoff. Bei einem Bruch des Pumpenrades, welcher von
außen nicht sichtbar ist, besteht keine feste Verbindung mehr zur Pumpenradwelle und die Leistung
der Wasserpumpe nimmt ab. Der Tester hilft Ihnen ein solches Problem im eingebauten Zustand bei
laufendem Motor zu ermitteln, ohne zeitraubende Demontage der Wasserpumpe.
SICHERHEITSHINWEISE
 Den Test nur bei abgekühltem Motor durchführen.
 Bei Verwendung des Testers immer eine Schutzbrille und Sicherheitshandschuhe tragen.
 Vorsicht bei Arbeiten an heißen, unter Druck stehenden Kühlsystemen. Es besteht
Verbrennungsgefahr.
 Halten Sie dieses Testgerät immer sauber und in einem gutem Zustand. Verwenden Sie den
Tester und Schlauchadapter nicht, wenn diese beschädigt sind.
 Beziehen Sie sich immer auf Service- oder Diagnoseanweisungen des Herstellers, um die
korrekte Vorgehensweise festzulegen. Diese Anleitung dient nur als Leitfaden.
BEDIENUNG
Anforderungen vor dem Test:
 Der Motor muss in einem kaltem Zustand sein
 Thermostat muss montiert und geschlossen sein
 Der Kühlmittelstand muss korrekt sein und das Kühlsystem entlüftet
 Alle Sicherheitshinweise müssen befolgt werden
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Wasserpumpen-Tester
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
E
D
B
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 6750
A
F
C
B
C
