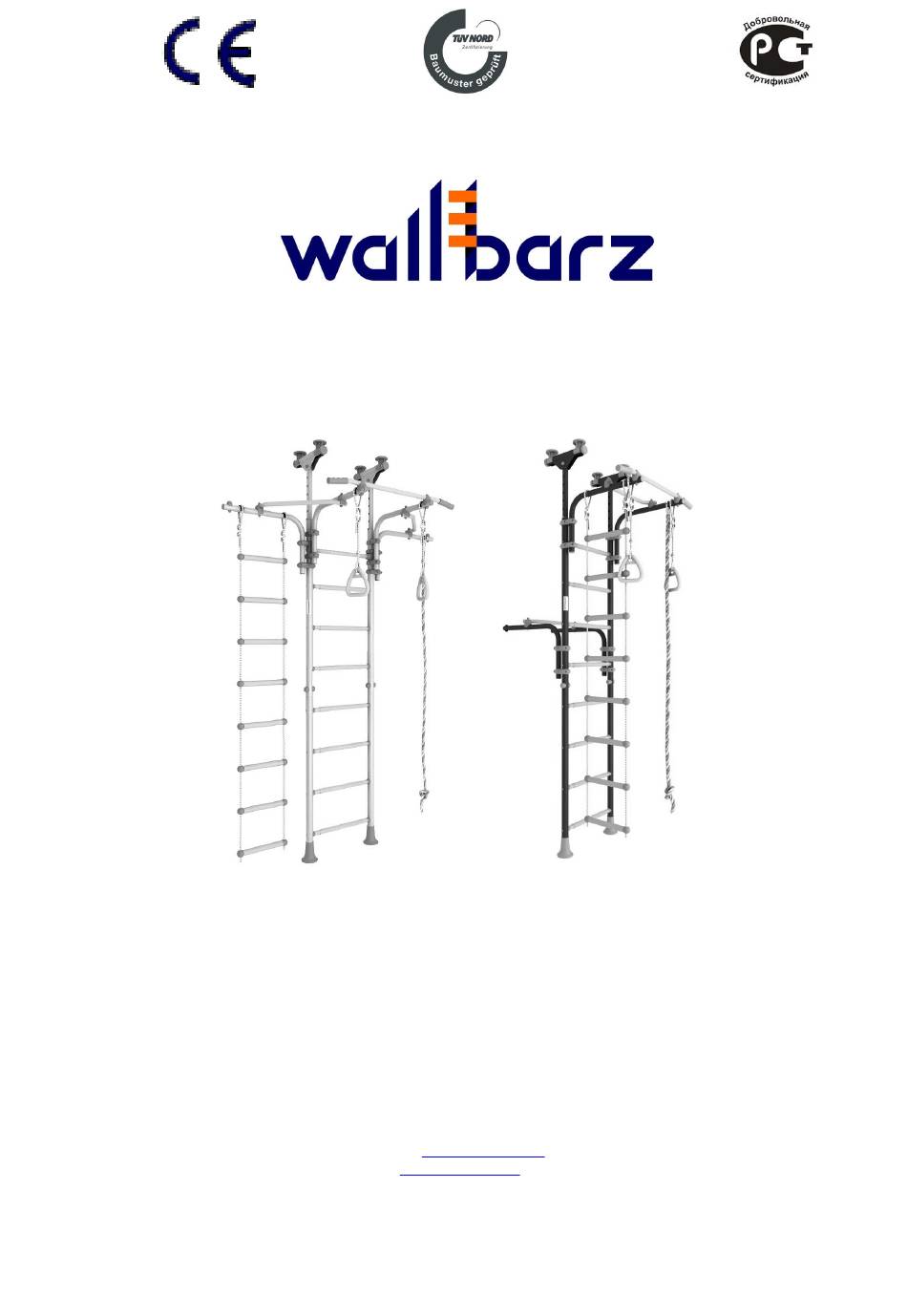

KINDERSPORTKOMPLEX
Transformer 7D
DSKM-2-8.06.T1.490.03-14
Montage- Und Bedienungsanleitung für
Bestell-Nr. EG-KSK-007
ZERTIFIKATE
Der Kindersport- und spielkomplex DSKM-2-8.06.T1.490.03-14 entspricht STO 71030909-003-2009,
GOST 25779, DIN EN 71-1:2006, DIN EN 71-3:2002 und DIN EN 71-8:2006.
Herstellungsdatum „___" ______________ 20 ___
Packer ____________________
Prüfstelle ____________________
Recreation and Sports Equipment Plant, CJSC
Montazhnyj Projesd 6b, 428037 Tscheboksary,
Tschuwaschische Republik, Russland
,
Tel./Fax: (8352) 22-21-23
E-Mail:
mail@wallbarz.com
www.wallbarz.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wallbarz Transformer 7D
Inhaltszusammenfassung für Wallbarz Transformer 7D
- Seite 1 KINDERSPORTKOMPLEX Transformer 7D DSKM-2-8.06.T1.490.03-14 Montage- Und Bedienungsanleitung für Bestell-Nr. EG-KSK-007 ZERTIFIKATE Der Kindersport- und spielkomplex DSKM-2-8.06.T1.490.03-14 entspricht STO 71030909-003-2009, GOST 25779, DIN EN 71-1:2006, DIN EN 71-3:2002 und DIN EN 71-8:2006. Herstellungsdatum „___“ ______________ 20 ___ Packer ____________________ Prüfstelle ____________________...
- Seite 2 Kind am Komplex turnen. Lesen Sie bitte die Montageanleitung aufmerksam durch. Hier werden Informationen zur Monta- ge und Handhabung des Kindersport- und spielkomplexes Transformer 7D (weiter - KOMPLEX) gegeben. Montage, Demontage und Aufstellung des Produktes müssen mindestens zu zweit durchgeführt werden.
-
Seite 3: Technische Daten
ALLGEMEINES ACHTUNG DER KOMPLEX IST FÜR DIE SPORT- UND SPIELÜBUNGEN INNERHALB DER DIE KINDER DÜRFEN DAS PRODUKT NUR UNTER WOHNRÄUME BESTIMMT. AUFSICHT VON ERWACHSENEN BENUTZEN 2. TECHNISCHE DATEN Tabelle 1 Variante 2 Variante 1 Länge (L) 1160 Breite (B) Hauptabmessungen, mm 1650 Höhe (H) von 2270 bis 2730... - Seite 4 Freiraum Variante 1 Variante 2 Stoßdämpfende Matte -14.ХХ Typ DMF-ELK Abb. 2 3. EINRICHTUNG Bestandteile des Produktes 3.1.1 Der KOMPLEX stellt einen zerlegbaren Gerippebau aus Metallröhren dar, der zwischen dem Fußboden und der Decke spreizweise befestigt wird. 3.1.2 Die Hauptelemente des KOMPLEXES sind: ...
- Seite 5 4. STÜCKLISTE Die Stückliste ist in den Tabellen 2…7 angeführt. Tabelle 2 Nr. der Bestandteile Pos. Nr. des Nr. der Stückzahl PE-Pakets Verpackung Beschreibung, Abb. Bezeichnung Achse DSK 03.036.00 Zwischenstück DSK 05.075.00 Einlage mit Stopfen 1.DSK 049.01-20 Rumpf DSK 05-011-20 Stopfen DSK 05-012-20 Buchse...
- Seite 6 Bolzen М16х110.58.016 Mutter М8.6.016 Mutter М16.6.016 Scheibe 8.01.016 Stopfen D10 Zierkappe Nr. 13 Schlüssel S = 24 х 13 mm Sechskantschlüssel S = 6 mm Sechskantschlüssel S = 5 mm Hängeturngeräte Beweglicher Rahmen „T1“ DSKM-ВО 92.56.Т1.490.00-20 (siehe Tabelle 6) DSK-VO 91.02.11-21 (siehe Tabelle 3) Ringe DSK-VO 91.03.11-21...
- Seite 7 Stückliste Tau DSK-VO 91.02.11-21 TABELLE 3 № der Beschreibung, Nr. des Nr. der Abb. Stückzahl Pos. Bezeichnung PE-Pakets Verpackung 100.1 Tau komplett Bügel 100.2 DSK 2.051.00 Achse 100.3 DSK 03.030.00 100.4 Schraube М5-7gх 12.56 100.5 Scheibe 5.01.016 100.6 Scheibe 5.65 G Stückliste Ringe 1.D-27.00-21 Tabelle №...
-
Seite 8: Beförderung Und Lagerung
BEFÖRDERUNG UND LAGERUNG 5.1 Die Beförderung des Komplexes kann in Originalverpackung des Herstellers mit jeder Transportart unter Beachtung der Unver - sehrtheit der Ware erfolgen. 5.2 Vor der Montage in der Originalverpackung des Herstellers in geschlossenen trockenen Räumen mit natürlicher Ventilation la- gern. - Seite 9 8. MONTAGEANLEITUNG Betriebsbeschränkungen 8.1.1 Die Holzdecken sind für die Montage des KOMPLEXES nicht geeignet. 8.1.2 Die Hängedecken sind für die Montage des KOMPLEXES nicht geeignet. 8.1.3 Der KOMPLEX darf nicht in den Ecken der Wohnräume montiert werden. Unterbringung des KOMPLEXES im Innenraum 8.2.1 Die maximale zulässige Unebenheit des Fußbodens und der Decke beträgt 5 mm.
- Seite 10 8.5.2 Die Oberstützen mit den Einlagen zusammenbauen. Abb. 4 07.11.2017...
- Seite 11 8.5.3 Die Sprossenwand mit den Einlagen zusammenbauen. Die Einlagen mit Stützen in die Sprossenwand auf Anschlag einstellen; die Hülsen Pos. 14 aufsetzen. Die Stützen Pos. 24 mit den Zwischenstücken Pos. 7 montieren. Die Einlagen hochheben, bis sie die Decke berühren, die Achsen Pos. 2 einstellen und die Einlagen leicht zurückschie- ben (Abb.
- Seite 12 8.5.4 Montage des KOMPLEXES Den KOMPLEX durch das Ausschrauben der Bolzen Pos.67 spreizen. Nach dem Berühren aller Oberstützen und der Decke muss man die Bolzen Pos. 67 um 1-3 Windungen ausschrauben und sie mit den Muttern Pos.77 fixieren. Die Hülsen Pos.
- Seite 13 8.6 Montage der Hängeturngeräte 8.6.1 Den Rahmen zusammenbauen und an den Ständern des KOMPLEXES laut Abb. 7 montieren. Variante 1 Variante 2 С Е А В Е С Firmenzeichen А С В Е D42mm Abb. 7 Eine andere Reihenfolge des Zusammenbaus ist zulässig. 07.11.2017...
- Seite 14 8.6.2 Das Tau laut Abb. 8 aufhängen. 100.2 100.2 100.3 100.3 100.5 100.5 100.1 100.1 100.6 100.6 100.4 100.4 Abb. 8 8.6.3 Die Ringe laut Abb. 9 zusammenbauen und aufhängen. 101.2 101.2 101.2 101.2 101.1 101.1 101.1 101.1 Abb. 9 07.11.2017...
-
Seite 15: Anweisung Zur Sicheren Nutzung
8.6.4 Die Strickleiter laut Abb. 10 zusammenbauen und aufhängen. 103.1 103.1 103.1 103.1 Abb. 10 Die Gesamtansicht des KOMPLEXES mit der empfehlenswerten Unterbringung der Hängeturngeräte (zwei Varianten) ist auf dem Umschlag und auf der Abb. 1 angeführt. 8.7 Kontrolle der Montagerichtigkeit 8.7.1 Die vertikale Aufstellung der Sprossenwandständer bezüglich des Fußbodens mit Senkblei prüfen. -
Seite 16: Service- Und Instandhaltungsanleitung
Empfehlungen zu Sportübungen: Bei den regelmäßigen täglichen Turnübungen am KOMPLEX wird bei dem Kind gemeinsamer physischer Zu- stand (Haltung, Appetit und Schlaf) verbessert. Um physische Kraft und Geschicklichkeit zu entwickeln, empfehlen wir folgende Übungen: Sprossenwand – Auf- und Absteigen, Muskelübungen für Bauchpresse; Tau –...
