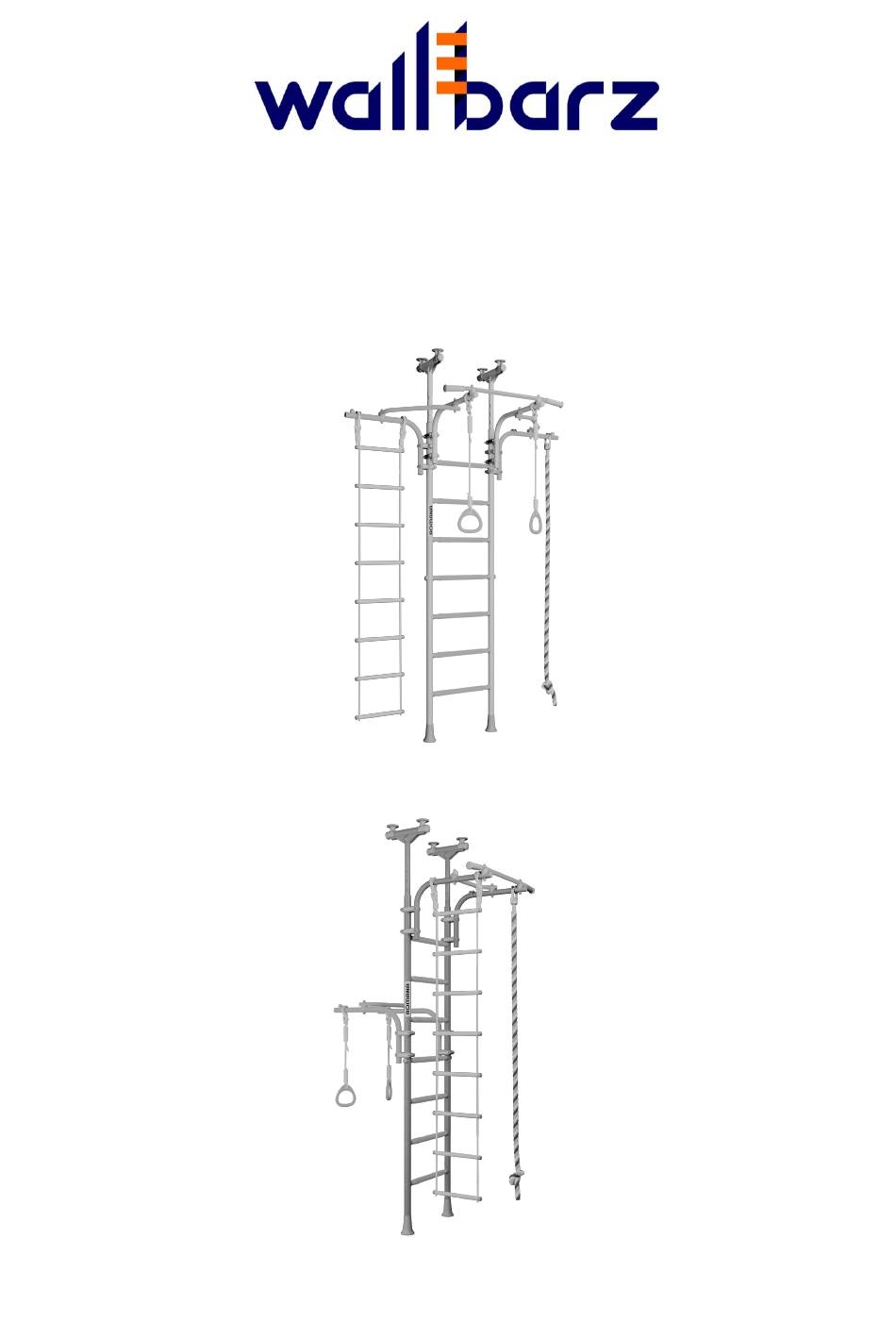

- Seite 1 Transformer 7D EG-KSK-007 MONTAGEANLEITUNG ZAO „ZAWOD IGROWOGO SPORTIVNOGO OBORUDOWANIJA“ („ZISO”) Montazhnyj Projesd 6b, 428037 Tscheboksary,...
- Seite 2 Tschuwaschische Republik, Russland Tel./Fax (8352) 222-123 E-Mail: mail@wallbarz.com www.wallbarz.com 10.12.2021...
- Seite 3 10.12.2021...
-
Seite 4: Technische Daten
-die Kinder ohne Kontrolle der Erwachsenen turnen; -die Übungen ohne weiche Matten unter dem KOMPLEX erfolgen. 1. ALLGEMEINES Bezeichnung: Transformer 7D EG-KSK-007. Hersteller: ZAO „Zawod igrowogo sportivnogo oborudowanija“ („ZISO“), Tscheboksary, Russland Aufstellungsort: Das Produkt ist für die Benutzung innerhalb der Wohnräume bestimmt. - Seite 5 Freiraum Variante Variante Stoßdämpfender Boden 10.12.2021...
- Seite 6 3. STÜCKLISTE Tabelle 2 Nr. der Bestandteile Pos. Nr. der Stückzahl Paket Verpackung Bezeichnung Abb. Shaft DSKM 03.036.01 Stufe 1.DSK-Pr.06.490.02.01 Zwischenstück DSK 05.075.00 Einlage mit Stopfen 1.DSK 049.04-20 Rumpf DSK 05-011-20 Stopfen DSK 05-012-20 Buchse DSK 05.127.00-20 Hülse DSK 05-040-20 Einlagestück DSK 05.110.00 DSK-Stütze...
- Seite 7 Mutter М8.6.016 Mutter М16.6.016 Scheibe 8.01.016 Stopfen D10 Zierkappe Nr. 13 Schlüssel S = 24 х 13 mm Sechskantschlüssel S = 6 mm Hängeturngeräte Beweglicher Rahmen 1.DSKM 156.00 (siehe Tabelle 2) Klettertau 6.51.01-21 (siehe Tabelle 3) Turnringe 1.D-27.00-22 (siehe Tabelle 4) Strickleiter 6.54.00-21 (siehe Tabelle 5)
- Seite 8 Bolzen М8х75.58.016 GOST 7798-70 Mutter М8.6.016 GOST 5915-98 Hutmutter М8 GOST 11860-85 Scheibe 8.04.016 GOST 11371-78 Scheibe 8N 65G GOST 6402-70 Zierkappe Nr. 13 Schraube М8 х 55.58.016 GOST 11738-84 Bolzen М8х50.56.016 GOST 7798-70 Stückliste für Klettertau 6.51.01-21 Tabelle 4 Nr.
- Seite 9 2х 2х 10.12.2021...
- Seite 10 2х 2х 2х 2х 2х 2х 2х 2х 2х 10.12.2021...
- Seite 11 2х 52 max 2х 10.12.2021...
- Seite 12 8х 8х Die Schrauben Pos. 93 nicht festziehen! Die Schrauben Pos. 93 und Muttern Pos. 76 vorläufig handfest anziehen, ohne Scheiben Pos. 85 zu benutzen (siehe Abb. 13). 2х 2х Die Schrauben Pos. 93 nicht festziehen! Die Schrauben Pos. 93 und Muttern Pos. 76 vorläufig handfest anziehen, ohne Scheiben Pos. 85 zu benutzen (siehe Abb.
- Seite 13 Die Schrauben Pos. 93 nicht festziehen! Die Schrauben Pos. 93 und Muttern Pos. 76 vorläufig handfest anziehen, ohne Scheiben Pos. 85 zu benutzen (siehe Abb. 13). 10.12.2021...
- Seite 14 Achtung! Die Bolzen Pos. 65 nicht festziehen! Achtung! Die Bolzen Pos. 65 nicht festziehen! Nach dem Zusammenbau von Streben Pos. 53, Griff Pos. 26 und Stangen Pos. 52 sind die Schrauben Pos. 93 festzuziehen, damit die Platten Pos. 41 in die Kummetkanäle dicht hineingehen (siehe Abb. 7…10). Danach sind die Schrauben Pos. 93 der Reihe nach auszuschrauben und mit Scheiben Pos.85 wieder einzuschrauben und festzuziehen.
- Seite 15 2х 2х 10.12.2021...
- Seite 16 Der Komplex muss so aufgestellt werden, dass der Abstand von der Wand bis zu den Ständern mehr als 230 mm beträgt, damit ein Kind nicht zwischen der Wand und der Leiter hängen bleibt. А Bei der Aufstellung des Komplexes auf dem Fußboden aus Holz, Parkett usw. muss eine 16 bis 20 mm dicke Sperrholzplatte verwendet werden. Die Größe der Platte wird vor Ort bestimmt (die Sperrholzplatte muss mindestens auf 2 Fußbodenbalken liegen).
- Seite 17 100.2 100.2 100.1 100.1 100.4 100.4 100.5 100.5 100.6 100.6 100.6 100.6 100.3 100.3 100.5 100.5 100.4 100.4 Das Klettertau nur bestimmungsgemäß be- nutzen und nicht ausscheren. Abb. 19 10.12.2021...
- Seite 18 А А А А 101.2 101.2 103.1 103.1 101.1 101.1 А Abb. 20 7. Kontrolle der Montagerichtigkeit Vertikale Aufstellung der Sprossenwand zum Fußboden mit Senkblei prüfen. Bei der Abweichung muss man die Bolzen Pos. 67 etwas lockern, die Sprossenwand vertikal aufstellen (mit Senkblei prüfen) und die Ständer mit Bolzen zwischen dem Fußboden und der De- cke endgültig spreizen.
