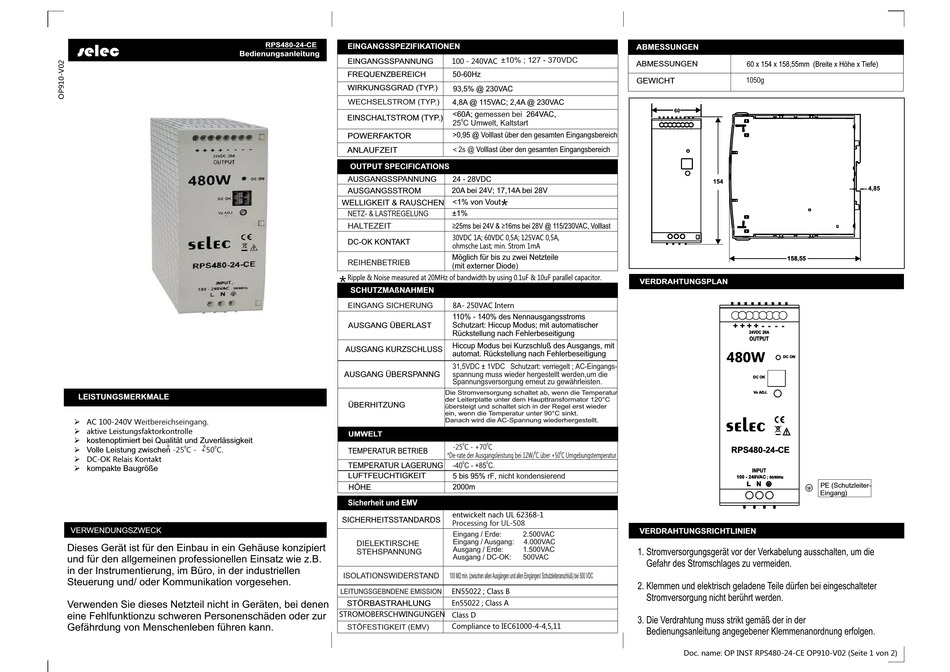

Selec RPS480-24-CE Bedienungsanleitung

SPECIFICATION
selec
LEISTUNGSMERKMALE
Ø
AC 100-240V Weitbereichseingang .
Ø
aktive Leistungsfaktorkontrolle
Ø
kostenoptimiert bei Qualität und Zuverlässigkeit
0 0
Ø 0 0
Volle Leistung zwischen -25 C - +50 C.
Ø
DC-OK Relais Kontakt
Ø
kompakte Baugröße
VERWENDUNGSZWECK
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert
und für den allgemeinen professionellen Einsatz wie z.B.
in der Instrumentierung, im Büro, in der industriellen
Steuerung und/ oder Kommunikation vorgesehen.
Verwenden Sie dieses Netzteil nicht in Geräten, bei denen
SAFETY INSTRUCTION
eine Fehlfunktionzu schweren Personenschäden oder zur
Gefährdung von Menschenleben führen kann.
RPS480-24-CE
EINGANGSSPEZIFIKATIONEN
Bedienungsanleitung
EINGANGSSPANNUNG
FREQUENZBEREICH
WIRKUNGSGRAD (TYP.)
WECHSELSTROM (TYP.)
EINSCHALTSTROM (TYP.)
POWERFAKTOR
ANLAUFZEIT
OUTPUT SPECIFICATIONS
AUSGANGSSPANNUNG
AUSGANGSSTROM
WELLIGKEIT & RAUSCHEN
NETZ- & LASTREGELUNG
HALTEZEIT
DC-OK KONTAKT
REIHENBETRIEB
Ripple & Noise measured at 20MHz of bandwidth by using 0.1uF & 10uF parallel capacitor.
*
SCHUTZMAßNAHMEN
EINGANG SICHERUNG
AUSGANG ÜBERLAST
AUSGANG KURZSCHLUSS
AUSGANG ÜBERSPANNG
ÜBERHITZUNG
UMWELT
TEMPERATUR BETRIEB
TEMPERATUR LAGERUNG
LUFTFEUCHTIGKEIT
HÖHE
Sicherheit und EMV
SICHERHEITSSTANDARDS
DIELEKTIRSCHE
STEHSPANNUNG
ISOLATIONSWIDERSTAND
LEITUNGSGEBNDENE EMISSION
STÖRBASTRAHLUNG
STROMOBERSCHWINGUNGEN Class D
STÖFESTIGKEIT (EMV)
±10% ; 127 - 370VDC
100 - 240VAC
50-60Hz
93,5% @ 230VAC
4,8A @ 115VAC; 2,4A @ 230VAC
<60A; g emessen bei 264VAC,
0
25 C Umwelt, Kaltstart
>0,95 @ Volllast über den gesamten Eingangsbereich
< 2s @ Volllast über den gesamten Eingangsbereich
24 - 28VDC
20A bei 24V; 17,14A bei 28V
*
<1% von Vout
±1%
≥ 25ms bei 24V & 16ms bei 28V @ 115/230VAC, Volllast ≥
30VDC 1A; 60VDC 0,5A; 125VAC 0,5A,
ohmsche Last; min. Strom 1mA
Möglich für bis zu zwei Netzteile
( mit externer Diode )
8A- 250VAC Intern
110% - 140% des Nennausgangsstroms
Schutzart: Hiccup Modus; mit automatischer
Rückstellung nach Fehlerbeseitigung
Hiccup Modus bei Kurzschluß des Ausgangs, mit
automat. Rückstellung nach Fehlerbeseitigung
31,5VDC ± 1VDC Schutzart: verriegelt ; AC-Eingangs-
spannung muss wieder hergestellt werden,um die
Spannungsversorgung erneut zu gewährleisten.
Die Stromversorgung schaltet ab, wenn die Temperatur
der Leiterplatte unter dem Haupttransformator 120°C
übersteigt und schaltet sich in der Regel erst wieder
ein, wenn die Temperatur unter 90°C sinkt.
Danach wird die AC-Spannung wiederhergestellt.
0 0
-25 C - +70 C
0 0
*De-rate der Ausgangsleistung bei 12W/ C über +50 C Umgebungstemperatur
0 0
-40 C - +85 C.
5 bis 95% rF, nicht kondensierend
2000m
entwickelt nach UL 62368-1
Processing for UL-508
Eingang / Erde: 2.500VAC
Eingang / Ausgang: 4.000VAC
Ausgang / Erde: 1.500VAC
Ausgang / DC-OK: 500VAC
100 M mi n . (zwi s chen al l e nAusgängen und al l e n Ei n gängen/ Schutzl e i t eranschl u ß) bei 500 VDC Ω
EN55022 ; Class B
En55022 ; Class A
Compliance to IEC61000-4-4,5,11
ABMESSUNGEN
ABMESSUNGEN 60 x 154 x 158,55mm (Breite x Höhe x Tiefe)
GEWICHT 1050g
VERDRAHTUNGSPLAN
+ + + + - - - - - - - - - - - -
+ +
24VDC 20A 24VDC 20A
OUTPUT OUTPUT
480W 480W
DC ON DC ON
DC OK DC OK
Vo ADJ. Vo ADJ.
RPS480-24-CE RPS480-24-CE
INPUT INPUT
100 - 240VAC 100 - 240VAC ; 50/60Hz ; 50/60Hz
L L L L N N N N L L L L N N N N
VERDRAHTUNGSRICHTLINIEN
1. Stromversorgungsgerät vor der Verkabelung ausschalten, um die
Gefahr des Stromschlages zu vermeiden.
2. Klemmen und elektrisch geladene Teile dürfen bei eingeschalteter
Stromversorgung nicht berührt werden.
3. Die Verdrahtung muss strikt gemäß der in der
Bedienungsanleitung angegebener Klemmenanordnung erfolgen.
Doc. name: OP INST RPS480-24-CE OP910-V02 (Seite 1 von 2)
4,85
PE (Schutzleiter-
Eingang)
