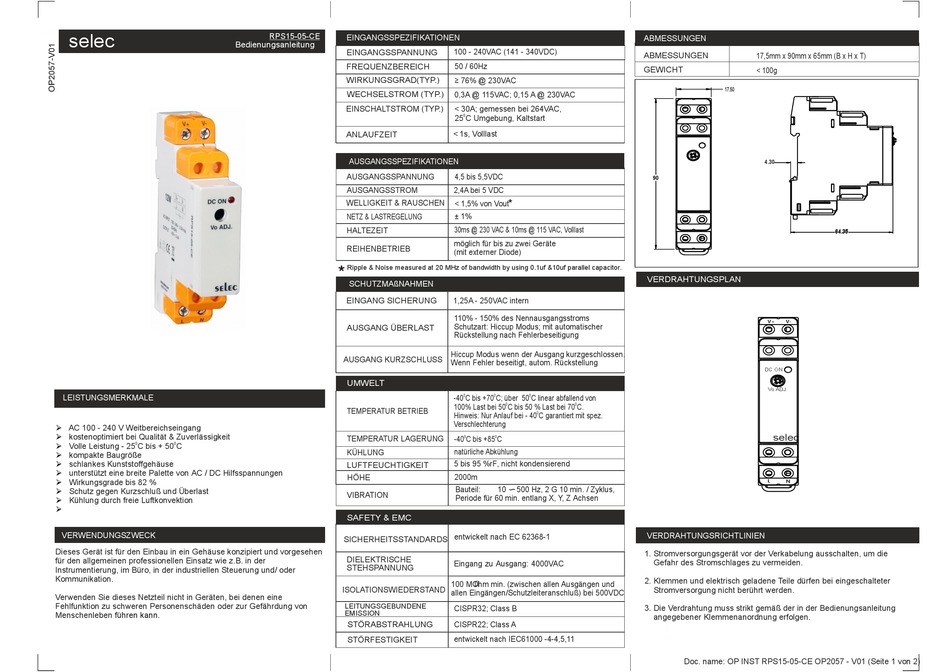

Selec RPS15-05-CE Bedienungsanleitung

SPECIFICATION
selec
LEISTUNGSMERKMALE
Ø AC 100 - 240 V Weitbereichseingang
Ø kostenoptimiert bei Qualität & Zuverlässigkeit
0 0
Ø Volle Leistung - 25 C bis + 50 C
Ø kompakte Baugröße
schlankes Kunststoffgehäuse
Ø
unterstützt eine breite Palette von AC / DC Hilfsspannungen
Ø
Ø Wirkungsgrade bis 82 %
Ø Schutz gegen Kurzschluß und Überlast
Ø Kühlung durch freie Luftkonvektion
Ø
VERWENDUNGSZWECK
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert und vorgesehen
für den allgemeinen professionellen Einsatz wie z.B. in der
Instrumentierung, im Büro, in der industriellen Steuerung und/ oder
Kommunikation.
Verwenden Sie dieses Netzteil nicht in Geräten, bei denen eine
Fehlfunktion zu schweren Personenschäden oder zur Gefährdung von
Menschenleben führen kann.
RPS15-05-CE
EINGANGSSPEZIFIKATIONEN
Bedienungsanleitung
EINGANGSSPANNUNG
FREQUENZBEREICH
WIRKUNGSGRAD(TYP.)
WECHSELSTROM (TYP.)
EINSCHALTSTROM (TYP.)
ANLAUFZEIT
AUSGANGSSPEZIFIKATIONEN
AUSGANGSSPANNUNG
AUSGANGSSTROM
WELLIGKEIT & RAUSCHEN
NETZ & LASTREGELUNG
HALTEZEIT
REIHENBETRIEB
Ripple & Noise measured at 20 MHz of bandwidth by using 0.1uf &10uf parallel capacitor.
SCHUTZMAßNAHMEN
EINGANG SICHERUNG
AUSGANG ÜBERLAST
AUSGANG KURZSCHLUSS
UMWELT
TEMPERATUR BETRIEB
TEMPERATUR LAGERUNG
KÜHLUNG
LUFTFEUCHTIGKEIT
HÖHE
VIBRATION
SAFETY & EMC
SICHERHEITSSTANDARDS entwickelt nach EC 62368-1
DIELEKTRISCHE
STEHSPANNUNG
ISOLATIONSWIEDERSTAND
LEITUNGSGEBUNDENE
EMISSION
STÖRABSTRAHLUNG
STÖRFESTIGKEIT
100 - 240VAC (141 - 340VDC)
50 / 60Hz
≥ 76% @ 230VAC
0,3A @ 115VAC; 0,15 A @ 230VAC
< 30A; gemessen bei 264VAC,
25 C Umgebung, Kaltstart 0
< 1s , Volllast
4,5 bis 5,5VDC
2,4A bei 5 VDC
< 1,5% von Vout
± 1%
30ms @ 230 VAC & 10ms @ 115 VAC, Volllast
möglich für bis zu zwei Geräte
(mit externer Diode)
1,25A - 250VAC intern
110% - 150% des Nennausgangsstroms
Schutzart: Hiccup Modus; mit automatischer
Rückstellung nach Fehlerbeseitigung
Hiccup Modus wenn der Ausgang kurzgeschlossen.
Wenn Fehler beseitigt, autom. Rückstellung
-40 C bis +70 C; über 50 C linear abfallend von 0 0 0
0 0
100% Last bei 50 C bis 50 % Last bei 70 C.
Hinweis: Nur Anlauf bei - 40 C garantiert mit spez. 0
Verschlechterung
0 0
-40 C bis +85 C
natürliche Abkühlung
5 bis 95 %rF, nicht kondensierend
2000m
~
Bauteil: 10 500 Hz, 2 G 10 min. / Zyklus,
Periode für 60 min. entlang X, Y, Z Achsen
Eingang zu Ausgang: 4000VAC
100 MOhm min. (zwischen allen Ausgängen und Ω
allen Eingängen/Schutzleiteranschluß) bei 500VDC
CISPR32; Class B
CISPR22; Class A
entwickelt nach IEC61000 -4-4,5,11
ABMESSUNGEN
ABMESSUNGEN
17,5mm x 90mm x 65mm (B x H x T)
GEWICHT
< 100g
17.50
4.30
90 90
VERDRAHTUNGSPLAN
V+
V-
DC ON
Vo ADJ.
selec
L
N
VERDRAHTUNGSRICHTLINIEN
1. Stromversorgungsgerät vor der Verkabelung ausschalten, um die
Gefahr des Stromschlages zu vermeiden.
2. Klemmen und elektrisch geladene Teile dürfen bei eingeschalteter
Stromversorgung nicht berührt werden.
3. Die Verdrahtung muss strikt gemäß der in der Bedienungsanleitung
angegebener Klemmenanordnung erfolgen.
Doc. name: OP INST RPS15-05-CE OP2057 - V01 (Seite 1 von 2)
64.35 64.35
