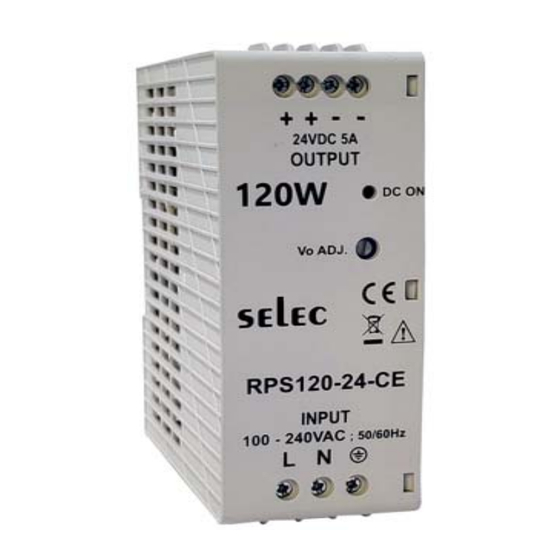

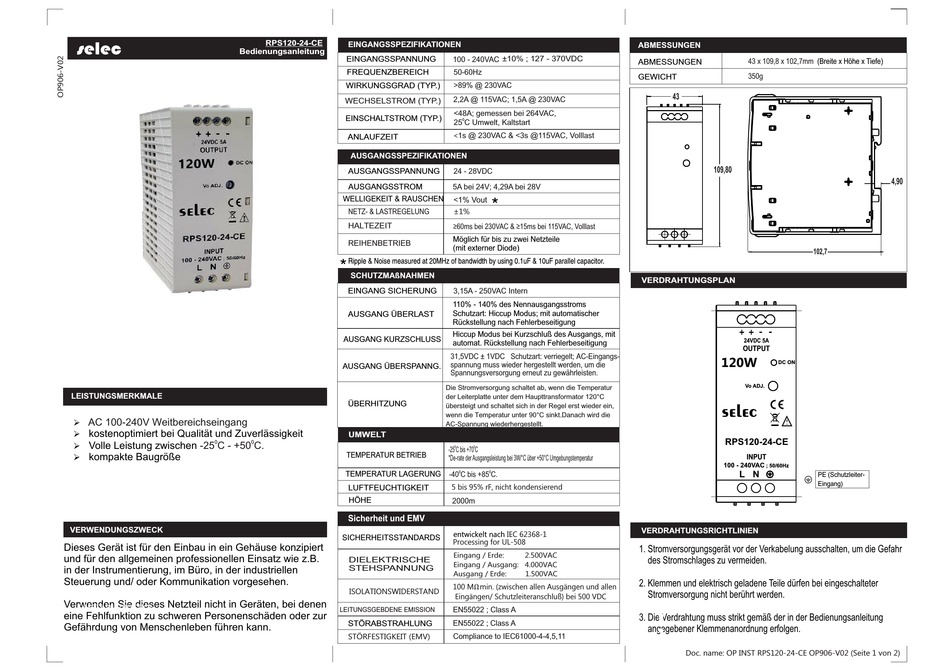

Selec RPS120-24-CE Bedienungsanleitung

SPECIFICATION
selec
LEISTUNGSMERKMALE
Ø
AC 100-240V Weitbereichseingang
Ø
kostenoptimiert bei Qualität und Zuverlässigkeit
0
Ø
Volle Leistung zwischen -25 C - +50 .
Ø
kompakte Baugröße
VERWENDUNGSZWECK
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert
und für den allgemeinen professionellen Einsatz wie z.B.
in der Instrumentierung, im Büro, in der industriellen
Steuerung und/ oder Kommunikation vorgesehen.
Verwenden Sie dieses Netzteil nicht in Geräten, bei denen
SAFETY INSTRUCTION
eine Fehlfunktion zu schweren Personenschäden oder zur
Gefährdung von Menschenleben führen kann.
RPS120-24-CE
EINGANGSSPEZIFIKATIONEN
Bedienungsanleitung
EINGANGSSPANNUNG
FREQUENZBEREICH
WIRKUNGSGRAD (TYP.)
WECHSELSTROM (TYP.)
EINSCHALTSTROM (TYP.)
ANLAUFZEIT
AUSGANGSSPEZIFIKATIONEN
AUSGANGSSPANNUNG
AUSGANGSSTROM
WELLIGEKEIT & RAUSCHEN
NETZ- & LASTREGELUNG
HALTEZEIT
REIHENBETRIEB
SCHUTZMAßNAHMEN
EINGANG SICHERUNG
AUSGANG ÜBERLAST
AUSGANG KURZSCHLUSS
AUSGANG ÜBERSPANNG.
ÜBERHITZUNG
UMWELT
0
C
TEMPERATUR BETRIEB
TEMPERATUR LAGERUNG
LUFTFEUCHTIGKEIT
HÖHE
Sicherheit und EMV
SICHERHEITSSTANDARDS
DIELEKTRISCHE
STEHSPANNUNG
ISOLATIONSWIDERSTAND
LEITUNGSGEBDENE EMISSION
STÖRABSTRAHLUNG
STÖRFESTIGKEIT (EMV)
±10% ; 127 - 370VDC
100 - 240VAC
50-60Hz
>89% @ 230VAC
2,2A @ 115VAC; 1,5A @ 230VAC
<4 A; gemessen bei 264VAC, 8
0
25 C Umwelt, Kaltstart
< 1s @ 230VAC & <3s @115VAC, Volllast
24 - 28VDC
5A bei 24V; 4,29A bei 28V
<1% Vout
±1%
≥60ms bei 230VAC & ≥15ms bei 115VAC, Volllast
Möglich für bis zu zwei Netzteile
(mit externer Diode)
3,15A - 250VAC Intern
110% - 140% des Nennausgangsstroms
Schutzart: Hiccup Modus; mit automatischer
Rückstellung nach Fehlerbeseitigung
Hiccup Modus bei Kurzschluß des Ausgangs, mit
automat. Rückstellung nach Fehlerbeseitigung
31, VDC 5 ± 1VDC Schutzart: verriegelt; AC-Eingangs-
spannung muss wieder hergestellt werden, um die
Spannungsversorgung erneut zu gewährleisten.
Die Stromversorgung schaltet ab, wenn die Temperatur
der Leiterplatte unter dem Haupttransformator 120°C
übersteigt und schaltet sich in der Regel erst wieder ein,
wenn die Temperatur unter 90°C sinkt.Danach wird die
AC-Spannung wiederhergestellt.
0 0
-25 C bis +70 C
*De-rate der Ausgangsleistung bei 3W/°C über +50°C Umgebungstemperatur
0 0
-40 C bis +85 C.
5 bis 95% rF, nicht kondensierend
2000m
entwickelt nach IEC 62368-1
Processing for UL-508
Eingang / Erde: 2.500VAC
Eingang / Ausgang: 4.000VAC
Ausgang / Erde: 1.500VAC
Ω
100 M min. ( zwischen allen Ausgängen und allen
Eingängen / Schutzleiteranschluß) bei 500 VDC
EN55022 ; Class A
EN55022 ; Class A
Compliance to IEC61000-4-4,5,11
ABMESSUNGEN
ABMESSUNGEN 43 x 109,8 x 102,7mm (Breite x Höhe x Tiefe)
GEWICHT 350g
43
109,80
102,7
VERDRAHTUNGSPLAN
- -
+ +
24VDC 5A
OUTPUT
120W
DC ON
Vo ADJ.
RPS120-24-CE
INPUT
100 - 240VAC
; 50/60Hz
L N
PE (Schutzleiter-
Eingang)
VERDRAHTUNGSRICHTLINIEN
1. Stromversorgungsgerät vor der Verkabelung ausschalten, um die Gefahr
des Stromschlages zu vermeiden.
2. Klemmen und elektrisch geladene Teile dürfen bei eingeschalteter
Stromversorgung nicht berührt werden.
3. Die Verdrahtung muss strikt gemäß der in der Bedienungsanleitung
angegebener Klemmenanordnung erfolgen.
Doc. name: OP INST RPS120-24-CE OP906-V02 (Seite 1 von 2)
