Bauteile-Übersicht; Es14/18_Btb_Fmu_In; Abmessungen - Crem Unity Betriebsanleitung

UNITY & UNITY+
BAUTEILE-ÜBERSICHT

ES14/18_BTB_FMU_IN

Abmessungen

G
B
C
D
E
A F

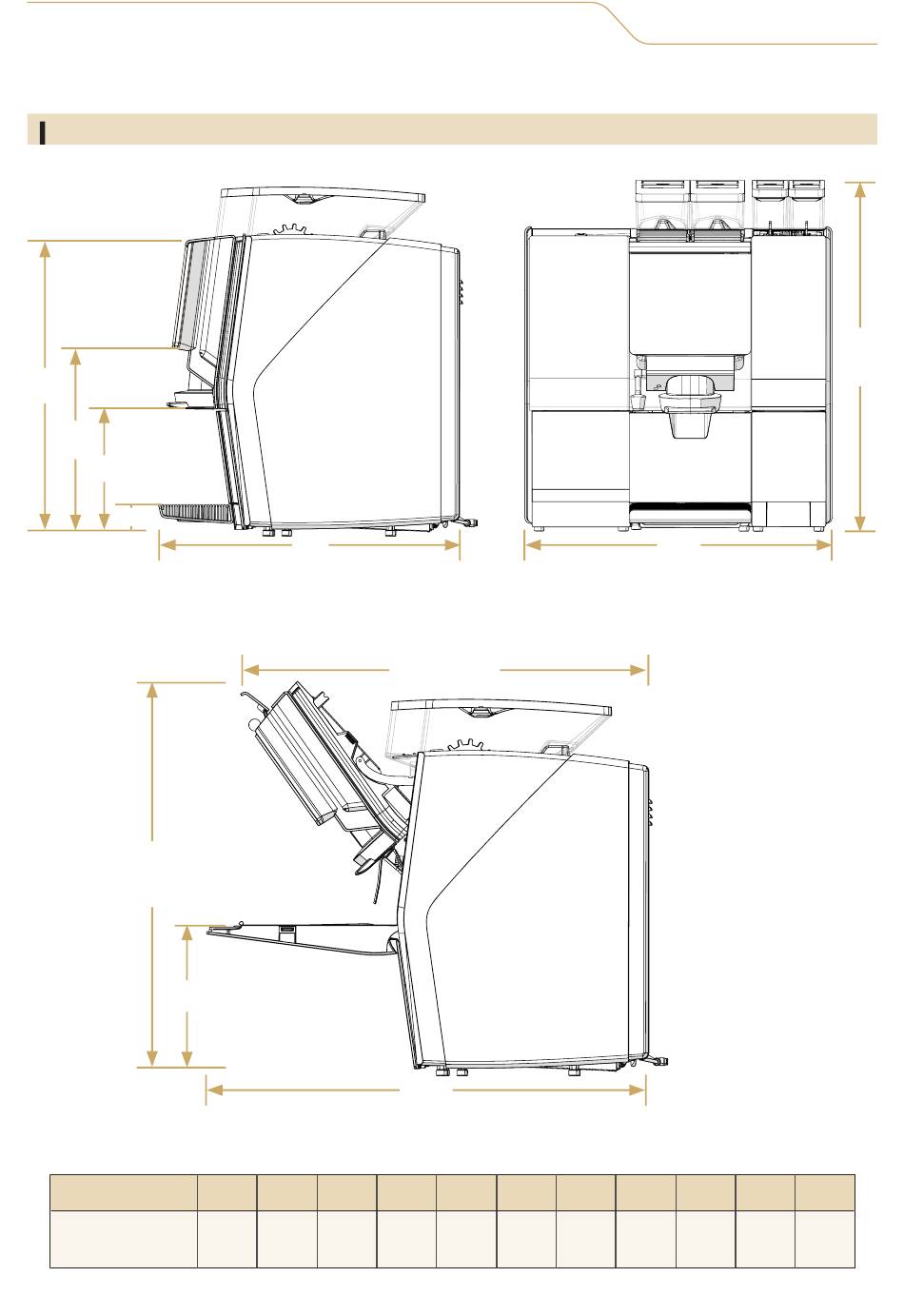

Seitenansicht, rechts Vorderansicht
H
J
K
I
Seitenansicht, Klappen geöffnet
Position A B C D E F G H I J K
Abmessung
580 575 355 240 60 605 660 750 780 680 270
(mm)
-19-
