Inhaltszusammenfassung für Kermi Energiemanager Basic

  • Seite 1 Montageanleitung Energiemanager...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung ............3 1.1 Verwendete Symbole ................3 1.2 Zulässiger Gebrauch ................4 2. Vorgaben, Normen und Vorschriften ......4 3. Sicherheitshinweise ............5 4. Transport, Verpackung und Lagerung ......5 4.1 Transport ....................5 4.2 Verpackung ................... 5 4.3 Lagerung ....................5 5.
  • Seite 3: Zu Dieser Anleitung

    Zu dieser Anleitung 1. Zu dieser Anleitung Diese Anleitung beschreibt die sichere und sachgerechte Montage und Inbetrieb- nahme des Energiemanagers. Diese Anleitung ist Bestandteil des Energiemanagers und muss während der Le- bensdauer des Produkts aufbewahrt werden. Geben Sie die Anleitung jedem nachfolgenden Besitzer, Betreiber oder Bediener weiter.
  • Seite 4: Zulässiger Gebrauch

    Vorgaben, Normen und Vorschriften WARNUNG Gefährliche Situation! ► Steht für eine möglicherweise gefährliche Situation, die zu schweren Verletzungen oder zum Tod führen könnte. HINWEIS Sachschäden! ► Steht für eine möglicherweise gefährliche Situation, die zu Sachschäden führen könnte. Zusätzlicher Hinweis zum Verständnis. 1.2 Zulässiger Gebrauch Der Energiemanager ist nur geeignet für den Einsatz in frostgeschützten Räu- men.
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise 3. Sicherheitshinweise Eine sichere Nutzung ist nur bei vollständiger Beachtung dieser Montagean- leitung gewährleistet. Der elektrische Anschluss darf nur von einem zugelassenen Fachmann durchführen werden. DIN VDE 0100 sowie Vorschriften der örtlichen Energieversorgungsunter- nehmen sind immer einzuhalten. Die sicherheitstechnischen Einrichtungen sind anlagenspezifisch gemäß den technischen Richtlinien auszulegen und einzubauen.
  • Seite 6: Transport, Verpackung Und Lagerung

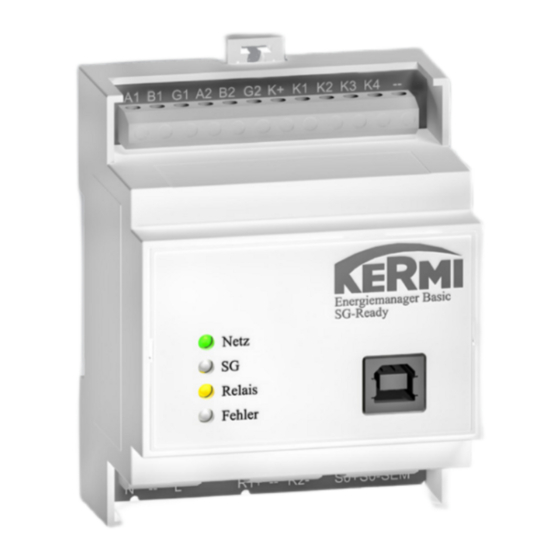

    5. Aufbau und Funktion Der Energiemanager ist einsetzbar als Schalteinheit zur Steuerung der Smart-Grid-Betriebszustände eigenständiger Energiemanager. Eine USB-Schnittstelle ermöglicht das Updaten/Konfigurieren mittels PC und kostenloser Software (Zum Download: www.kermi.de - Fachpartnerebene). Betriebssysteme: Microsoft Windows XP Microsoft Windows 7 (32/64-Bit) Microsoft Windows 8 (32/64-Bit) Vier LED zeigen den Status des Gerätes an.
  • Seite 7: Montage

    Montage 6. Montage Nur eine fachkundige und geschulte Elektrofachkraft darf den Energiemanager installieren. Der Energiemanager darf nur in Schaltschränken oder anderen Einhausungen an einer Tragschiene 35 mm (Hutschiene) installiert werden. Der Energiemanager muss zwischen Verbraucher und Netzübergabepunkt in- stalliert werden. 6.1 Anschlüsse 6.1.1 Anschlussbelegung Anschlüsse G1 A2 B2...
  • Seite 8: Anschluss Des Rste

    Inbetriebnahme 6.1.2 Anschluss des RStE Achtung: Die Spannungsversorgung für K1 ... K4 muss durch K+ erfolgen! Betriebszustände III & IV nach SG-Ready-Regularien. Anschlussschema RStE RStE Energiemanager Abb. 2 7. Inbetriebnahme Bei der Inbetriebnahme sind folgende Anschlusswerte zu beachten: Absicherung max. 10 A Spannungsversorgung 230 V, 50/60 Hz max.
  • Seite 9: Störungen Und Behebung

    Störungen und Behebung 8. Störungen und Behebung Fehleranzeige Mögliche Ursache Behebung Rote LED Fehler leuchtet Interner Fehler Starten Sie die Software neu. Unterbrechen Sie die Spannungs- versorgung und stellen Sie sie wieder her. Besteht der Fehler weiterhin, informieren Sie den Service. Grüne LED Netz ist aus Keine Versorgungsspan- Prüfen Sie die Sicherung und ob...
  • Seite 10: Außerbetriebnahme/Entsorgung

    Außerbetriebnahme/Entsorgung 10. Außerbetriebnahme/Entsorgung Führen Sie die ausgediente Baugruppe mit Zubehör und Ver packung dem Recycling oder der ordnungsgemäßen Entsorgung zu. Beachten Sie dabei die örtlichen Vorschriften. Diese Baugruppe gehört nicht in den Hausmüll. Mit einer ordnungsgemä- ßen Entsorgung dieser Baugruppe werden Umweltschäden und eine Gefähr- dung der persönlichen Gesundheit vermieden.
  • Seite 11: Technische Daten

    Technische Merkmale 11.2 Technische Daten Charakterisierung des Betriebsverhaltens (Leistung) Eigenverbrauch < 3 W Einsatzbedingungen klimatisiert in Innenräumen, Einsatzgebiet nicht klimatisiert in Innenräumen Betrieb: –15 °C ... +60 °C Umgebungstemperatur Lagerung: –40 °C ... +85 °C Relative Feuchte 0 % ... 95 % Geräuschemission geräuschlos Ausstattung und Ausführung...
  • Seite 12: Led-Anzeigen

    Technische Merkmale 11.3 LED-Anzeigen Netz (grün) Ein: kein Fehler Aus: Stromversorgung fehlt SG (gelb) Ein: Eine SG-Anforderung wird ausgeführt Aus: Normalbetrieb Relais (grün) Ein: Energieüberschuss, Relais ist eingeschaltet Aus: Relais ist ausgeschaltet Fehler (rot) Ein: interner Fehler Aus: kein Fehler Montageanleitung Energiemanager...
  • Seite 13: Anhang

    Anhang 12. Anhang 12.1 Schaltpläne 12.1.1 Schaltplan Einschraubheizkörper 12.1.2 Schaltplan Wärmepumpe mit PV-Eingang Montageanleitung Energiemanager...
  • Seite 14 Anhang 12.1.3 Schaltplan Smart Grid Montageanleitung Energiemanager...
  • Seite 15: Eg-Konformitätserklärung

    Anhang 12.2 EG-Konformitätserklärung Montageanleitung Energiemanager...
  • Seite 16 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de info@kermi.de...
