5. MONTAGE
(FORTSETZUNG)

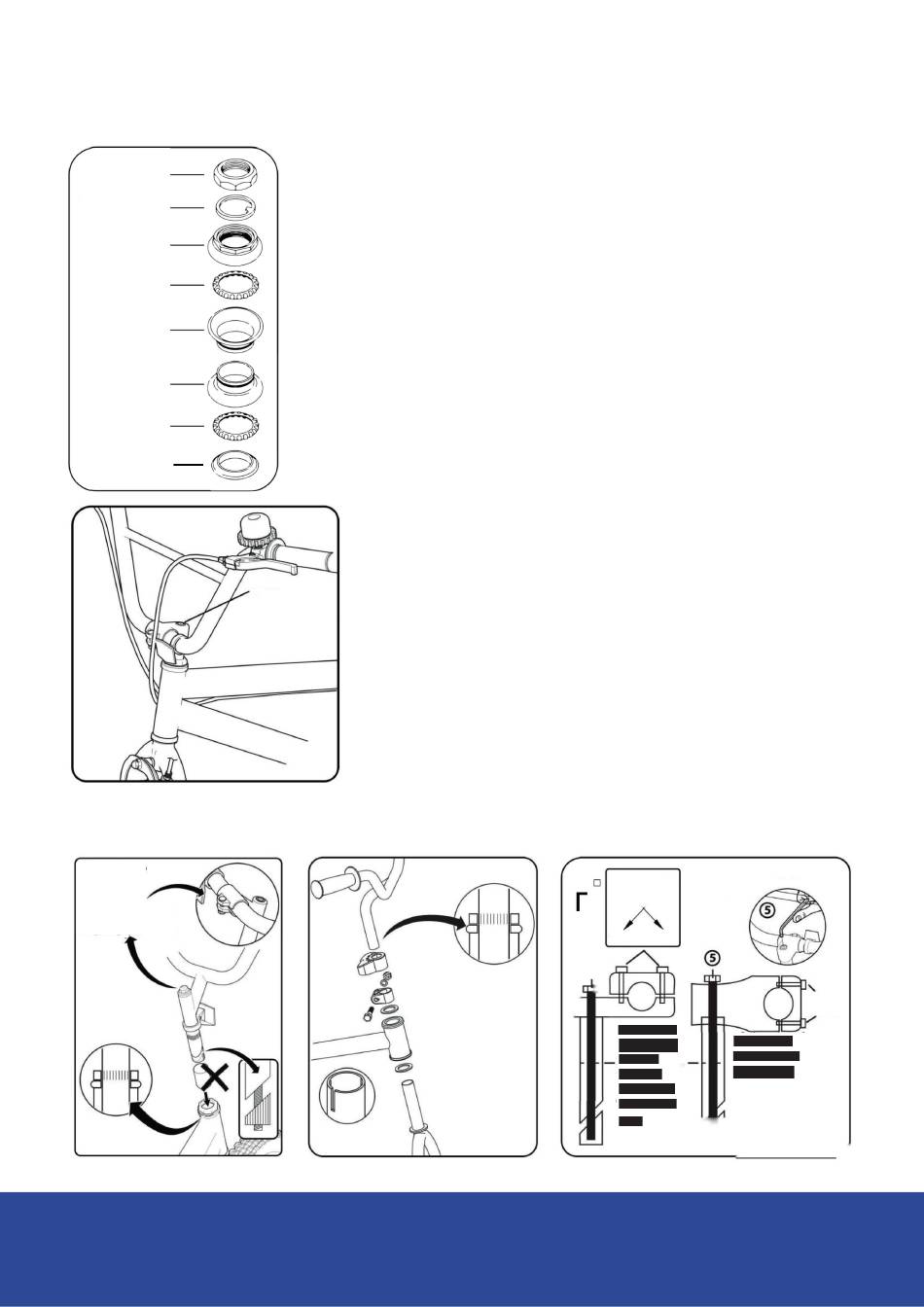

Mutter
Distanzhülse
oberes Gehäus
oberes Lager
obere Schale
untere Schale
unteres Lager
Kegel für die
Krone
Bedienungsanleitung Stand 19.03.2021 - GERMAN - Artikelnummer: PR0028283/ PR0028284
Das Lenkkopfl ager sollte regelmäßig überprüft und ge-
fettet werden. Dies ist sehr wichtig, da der Satz Ga-
belschalen den Lenker am Rahmen hält und bei Lösen
Schäden und / oder Unfälle verursac hen können. Um zu
überprüfen, ob diese Verbindung fest sitzt, besteigen Sie
das Fahrrad, halten Sie den Bremsgriff fest, und drücken
Sie den Lenker mehrmals vorwärts und rückwärts. Wenn
Sie eine Lockerung bemerken, müssen Sie die Gabel-
schalen wieder festzi ehen. Beziehen Sie sich auf die
Abbildung für die richtige Reihenfolge der Gabelteile.
Die Position des Lenkers ist auch sehr wichtig für den
Komfort und die Sicherheit Ihres Kindes. Es sollte in der
Lage sein, die Griffe, Bremsen und die Klingel bequem
erreichen zu können. Wenn Sie die Höhe des Lenkers
ändern, stellen Sie sicher, dass alle Schrauben fest-
gezogen sind. Entfernen Sie die Schutzkappe vom
Lenkerhalter (Stumpfen) und lösen Sie die Innensechs-
kantschraube 6 . Setzen Sie den Halter in der vorderen
Öffnung des Rahmens ein. Bei einigen Modellen sind die
Gabelschalen mit den Lagern vormontiert. Wenn diese
jedoch nicht montiert sind, müssen Sie die Montage
vornehmen. Nach der Montage der Halterung müssen
Sie die Höhe korrekt einstellen, bevor Sie die Klemm-
schraube festziehen. Auf der Halterung befinden sich
Kerben, welche die MIN-Position markieren. Befestigen
Sie zur Sicherheit des Kindes niemals die Halterung über
dieser Markierung, d. h. wenn die Halterung montiert ist,
sollte das MIN-Gewinde nicht sichtbar sein. Die Verwen-
dung des Produkts bei Nichteinhaltung der Mindestein-
fügungskennzeichnung bedeutet Nichteinhaltung der
Anweisungen des Herstellers und kann zu Unfällen und
Verletzungen führen. Die empfohlene Kraft zum Festzie-
hen der Klemmschraube beträgt 20 Nm.
ACHTUNG!
ACHTUNG!
Befestigen
Befestigen
Sie das
Sie das
Sitzrohr
Sitzrohr
nicht über
nicht über
die Markie-
die Markie-
rung
rung
Schrauben
Schrauben
für Lenkrad-
für Lenkrad-
verstellung
verstellung
10.
