Seite 44
INHALTSVERZEICHNIS Warnhinweise ..............................Seite 44 Sicherheitshinweise ............................Seite 45 Verpackung und allgemeiner Überblick....................Seite 46 Installation ................................Seite 48 Inbetriebnahme und Bedienung ......................... Seite 49 Materialien zum Shreddern..........................Seite 50 Instandhaltung und Pflege ..........................Seite 50 Zusammenbau Zentral-Rotor und Schneidemechanismus ............... Seite 55 Anleitung zum Schärfen des Schneidmechanismus und Rotors .............
WARNHINWEISE – WICHTIG – GEFAHR LESEN SIE DIESE ANLEITUNG UND DIE SICHERHEITSHINWEISE AUFMERKSAM DURCH BEVOR SIE DAS GERÄT EINSCHALTEN! Stellen Sie sicher, dass die Netzspannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmt. Beim Arbeiten mit dem Gerät sollten Sie folgende Sicherheitsausrüstung tragen: Haarschutz, Sicherheitshandschuhe und Schutzbrille Starten Sie das Gerät erst, wenn der Abfallbehälter korrekt installiert ist.
Gefahren im Zusammenhang mit der Benutzung der Maschine Auch wenn der KOBRA SSD-Shredder nicht als besonders gefährliches Gerät angesehen werden kann, unterschätzen Sie niemals die mit seiner Verwendung verbundenen Risiken, auch wenn der Hersteller durch die Installation aller Sicherheitseinrichtungen, um die Maschine sicher in der Anwendung zu machen, die Einhaltung der Sicherheitsvorschriften garantiert.

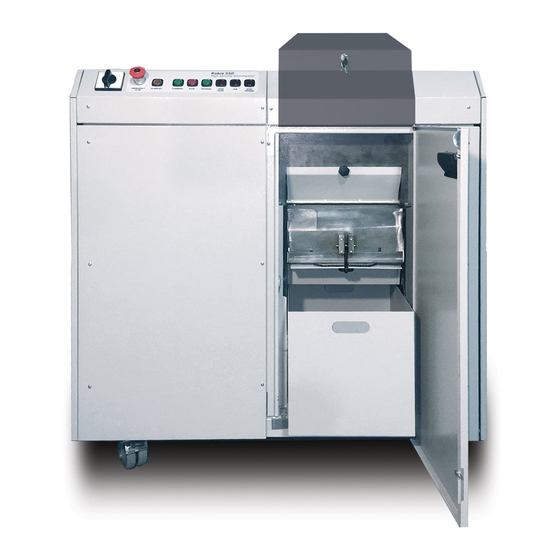

8) Heben Sie den KOBRA SSD Shredder von der Palette Benötigte Ausrüstung: Gabelstapler Achtung!!! Der KOBRA SSD muss mit dem Gabelstapler seitlich vorne von der Palette angehoben werden. Das KOBRA Modell SSD ist mit Rollen ausgestattet, die eine einfache Handhabung und Positionierung...
Seite 48
Zum Manövrieren der Maschine werden mindestens zwei Personen benötigt. Stellen oder bewegen Sie das Gerät NICHT auf einer ungeraden Fläche, da Sie sonst die Kontrolle über das Gerät verlieren und Schäden oder Verletzungen verursachen könnten. oberer Turm Zuführschacht Hauptschalter AN/AUS Schalter Tastensperre –...
Ihres Gerätes korrigiert. Elektriker in Ihrem Unternehmen, der die Maschine an eine dreiphasige elektrische Leitung anschließt. Der KOBRA SSD kann mit einem Abstand von bis zu Der KOBRA SSD wird komplett geliefert, mit einem 4- 4m zu einer Wandsteckdose positioniert werden.
INBETRIEBNAHME und BEDIENUNG Staus Lesen Sie diese Seite aufmerksam! Bei einem Stau leuchtet die Lampe “STAU” (jam) und das Signal “STOPP ZUFÜHRUNG” am Bedienfeld auf. Die meisten Probleme treten während der ersten Das Gerät hält an und die Schneidwellen beginnen Betriebsstunden auf.
INSTANDHALTUNG UND PFLEGE VORBEREITUNG DER MEDIEN Bevor Sie irgendwelche Wartungs- oder Reparaturarbeiten im Innern des Gerätes Der KOBRA SSD ist NICHT zum Zerkleinern von vornehmen, ziehen Sie den Netzstecker aus der Festplatten und sich drehende Medien geeignet. Steckdose. Das KOBRA-Modell SSD ist mit einem Betriebsstundenzähler (Abbildung "B") ausgestattet.
Seite 53
HEPA-FILTER ( Bild “A”) Bild “A” Der HEPA-Filter muss regelmäßig gewartet werden. Mindestens 1 mal pro Jahr muss dieser HEPA- Filter ausgetauscht werden. Achtung! Wird der HEPA-Filter nicht ausgetauscht, kann dies zu gefährlichen Staubemissionen führen! Überprüfung des HEPA-Filters: Stecken Sie das Gerät ein, drehen sie den Hauptschalter “0/I”...
ÜBERPRÜFEN DER RIEMEN-SPANNUNG Entfernen Sie die rechte Seitenwand des Gerätes. Überprüfen Sie, ob der Riemen im Mittelteil eine Bewegung von 10-15 mm hat, wie im Diagramm dargestellt. SPANNEN DER RIEMEN (Bild “C”) WENN DIE RIEMEN-SPANNUNG EINGESTELLT WERDEN MUSS: - Entfernen Sie die seitliche Abdeckung hinten rechts am Gerät. - Lösen Sie die Schrauben “A”...
ÜBERPRÜFEN DES ZENTRALEN ROTORS UND SCHNEIDMESSER (unterer Bereich) Wir empfehlen Ihnen, den Zustand des zentralen Rotors und der Schneidmesser in regelmäßigen Abständen visuell wie folgt zu überprüfen: Öffnen Sie die vordere Abdeckung “A” Fixieren Sie die Halteschienen „G“ mit ihren eigenen Schrauben wie in Abbildung „A“ Lösen Sie die Blockierschraube “B”...
AUSBAU DES ZENTRALROTORS Wenn Sie bei der Überprüfung feststellen, dass der Zentralrotor geschärft werden muss, gehen Sie wie folgt vor: Entfernen Sie den Flansch “A” durch Lösen der Feststellschraube Schrauben Sie für einen besseren Halt zwei M10 x 80 Schrauben "B" fest und ziehen Sie dann den Zentralrotor wie im Diagramm dargestellt heraus Anmerkung! Dieser Vorgang muss von dafür qualifiziertem Personal und mindestens zu Zweit durchgeführt werden.
ENTFERNEN DER SCHNEIDMESSER Wenn sich bei einer Überprüfung herausstellt, dass die Schneidmesser geschärft werden müssen, gehen Sie wie folgt vor: Entfernen Sie die Befestigungsschraube “A” Entnehmen Sie die Messerhalterungen “B” sowie die Schneidmesser “C” gem. der Abbildung Anmerkung! Wir empfehlen Ihnen diese Arbeit nur von qualifiziertem Personal durchführen zu lassen.
EINSETZEN DER SCHNEIDMESSER Setzen Sie die Schneidmesser nach dem Schleifen wieder ein wie folgt: Setzen Sie die Schneidmesser und Messerhalterungen wieder ein, wie im Diagramm gezeigt Fixieren Sie die Messer und Messerhalterungen mit den Befestigungsschrauben, wobei Sie diese nicht zu fest anziehen dürfen Stellen Sie mit Hilfe der Einstellschrauben ein Spiel von genau 0,2 mm zw.
ELEKTRISCHES DIAGRAMM 220 V – 60 Hz ELEKTRISCHES DIAGRAMM 220V-60Hz BLACK BLACK BLACK I.G. TA-AMP BLUE READER R S T RELAY FORWARD 2/T1 4/T2 6/T3 2/T1 4/T2 6/T3 RELAY HOUR METER BLUE REVERSE BLUE BLUE BLACK BLACK BLACK BLACK BLACK 3 ph VACUUM MOTOR MOTOR SECOND STAGE...
Seite 62
ELEKTRSCHES DIAGRAMM 380V-50Hz ELEKTRISCHES DIAGRAMM 380 V – 50 Hz ENCODE R...
Der Hersteller: EL COMAN SRL VIA GORIZIA,9 20813 BOVISIO MASCIAGO (MI) - ITAL Y Die Schutzziel der Niederspannungsrichtlinie 2014/35/UE warden eingehalten KOBRA serie: Kobra SSD Angewendete Normen: EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 EN 61000-3-2 :2014 EN 55014-1 :2006+A1 :2009+A2 :2011 EN 61000-3-3 :2013 EN 55014-2 :1997+A1 :2001+A2 :2008 Bovisio Masciago, 20.11.17...
