Walker Edison Anleitungen
Möbel
W52SBDCR
Montageanleitung
Walker Edison W52SBDCR Montageanleitung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Seite
von
37
Vorwärts
/
37
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
Ítem N.°:
TM
Walker Edison
®
Copyright
W52SBDCR
W52SBDCR
©
2020 b
Walker Edison Furniture Co., LLC. All rights reserved.
y
W52SBDCR
Artikel# :
W52SBDCR
Revised 17/11/2020 (I)
P.1
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison W52SBDCR
Möbel Walker Edison W52FPCLA2D Montageanleitung
(36 Seiten)
Möbel Walker Edison W52CCR Montageanleitung
(36 Seiten)
Möbel Walker Edison W52BD4C Montageanleitung
Fernsehtisch (27 Seiten)
Möbel Walker Edison Farmhouse W52C4CT Montageanleitung
(41 Seiten)
Möbel Walker Edison W52NORGS Montageanleitung
(18 Seiten)
Möbel Walker Edison W54FPCMCR2D Montageanleitung
(41 Seiten)
Möbel Walker Edison W58LUK2DD Bedienungsanleitung
(46 Seiten)
Möbel Walker Edison W58OSC3D Montageanleitung
(34 Seiten)
Möbel Walker Edison W58ALT2D Montageanleitung
(28 Seiten)
Möbel Walker Edison W58BDSD Montageanleitung
(29 Seiten)
Möbel Walker Edison W58FP18SM Montageanleitung
(23 Seiten)
Möbel Walker Edison Mount Espresso Wood Media Console TV Stand W58CSP-MT Montageanleitung
(32 Seiten)
Möbel Walker Edison W58FPSCGD Montageanleitung
(34 Seiten)
Möbel Walker Edison W56CVY4DR Montageanleitung
(38 Seiten)
Möbel Walker Edison W58FP18HB Montageanleitung
(37 Seiten)
Möbel Walker Edison W58BMHP2D Montageanleitung
(26 Seiten)
Inhaltszusammenfassung für Walker Edison W52SBDCR
Seite 1

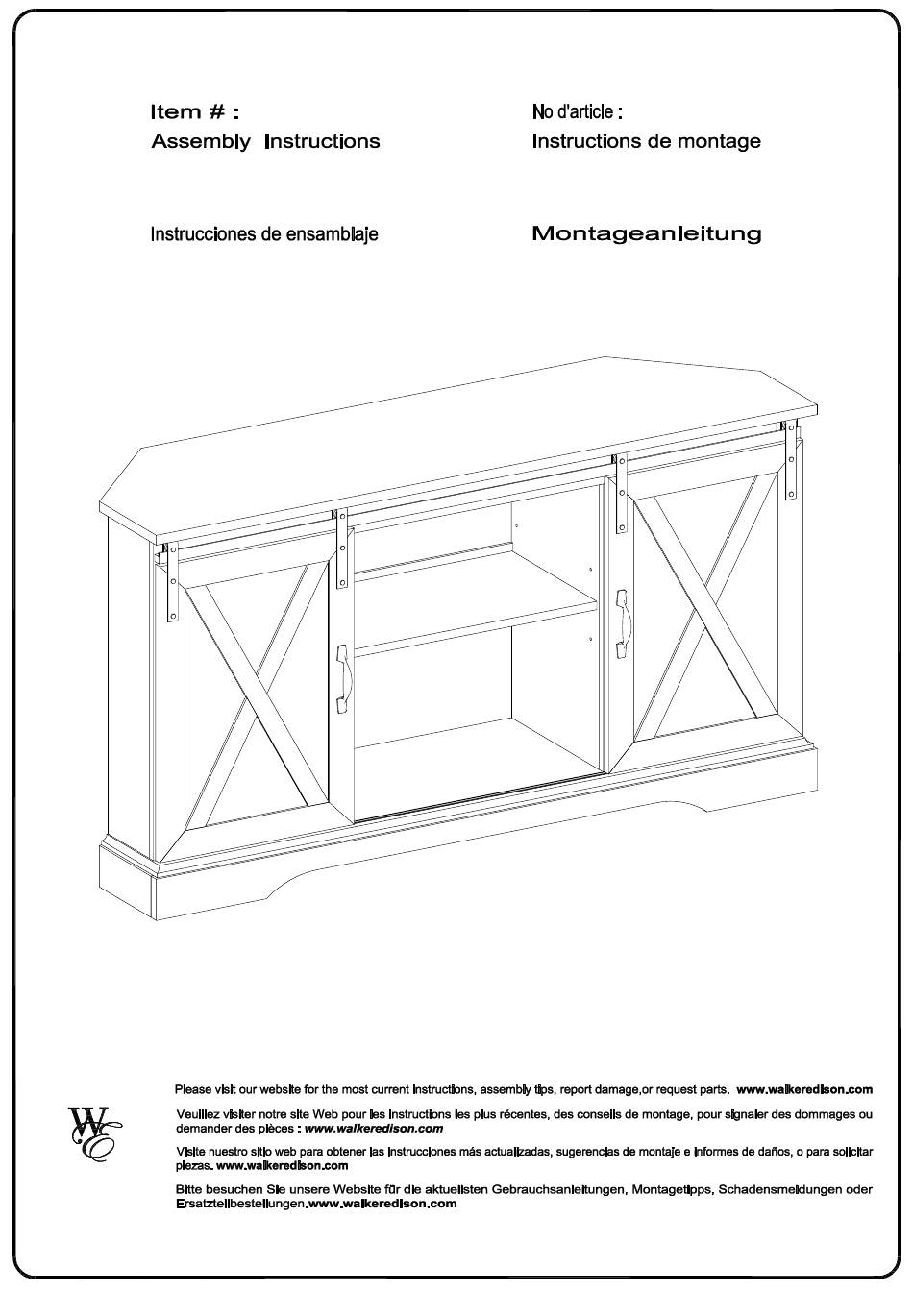

W52SBDCR W52SBDCR Ítem N.°: Artikel# : W52SBDCR W52SBDCR Walker Edison ® Revised 17/11/2020 (I) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x12mm Bolt Boulon Perno Bolzen Connector Connecteur Conector Verbinder Ø4x12mm Handle Bolt Boulon de poignée Perno de la manija Griffbolzen © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Regalstützstift Pulley Poulie Polea Rolle Ø1/4"x12mm Bolt Boulon Perno Bolzen Plate Plaque Placa Platte Ø4x12mm Screw Tornillo Schraube Ø15x9mm Cam lock Serrure à came Cerradura de leva Zylindermutter © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Stecken Sie den Holzdübel (A) in die Teile (3,4,20,21) ein, dann befestigen Sie die Nockenschraube (C) in die Teile (20,21) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Inserte la clavija de madera (A) en las partes (7,8) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (7,8) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
Stecken Sie den Holzdübel (A) in die Teile (18,19) ein, dann befestigen Sie die Nockenschraube (C) in die Teile(16,17,18,19) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Stecken Sie den Holzdübel (A) in das Teil (15) ein, dann befestigen Sie die Nockenschraube (C) ins Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Befestigen Sie das Teil (18) an das Teil (20) und das Teil (19) an das Teil (21) mit der Zylindermutter (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Befestigen Sie das Teil (16) an das Teil (3) und das Teil (17) an das Teil (4) mit der Zylindermutter (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Use el tornillo (E) para fijar la parte (27) a la parte (2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (27) an das Teil (2) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Befestigen Sie das Teil(15) in die Teile(16,17,18,19) , und befestigen Sie dann das Teil (15) an die Teile(16,17,18,19) mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Befestigen Sie die Teile (3,4,20,21) in das Teil (2) , dann befestigen Sie das Teil (2) an die Teile (3,4,20,21) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Use el perno (G) para unir el conector (H) a las partes (24,25,26) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie den Verbinder(H) an die Teile (24,25,26) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
(F) según el diagrama. (DE) Befestigen Sie den Verbinder(H) von den Teile (24,25) an das Teil (26) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
(F) según el diagrama. (DE) Befestigen Sie den Verbinder(H) von den Teile (24,25,26) an das Teil (2) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Sie die Teile (8) an das Teil (21) und das Teil (7) an das Teil (20) mit der Zylindermutter (T) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie das Teil (2) an die Teile(7,8) durch den Sechskantschlüssel (F) mit der Schraube (E) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Use el tornillo (E) para fijar las partes (5,6) a la parte (2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (5,6) an das Teil (2) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Befestigen Sie die Rolle (P) an die Teile (22,23) mit dem Bolzen (Q) ,dann befestigen Sie den Griff (K) an die Teile (22,23) mit dem Griffbolzen (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
Cuelgue la polea (P) sobre la parte (15), luego recoja las puertas (22,23) como se muestra en el diagrama. (DE) Hängen Sie die Rolle (P) auf das Teil (12), dann nehmen Sie die Türen (22,23) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Use el tornillo (S) para fijar la placa (R) a las parte (2,22) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Platte(R) an die Teile (2,22) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Seite 27
Use el tornillo (S) para fijar la placa (R) a las parte (2,23) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Platte(R) an die Teile (2,23) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27...
Seite 28
Put parts (11,10,9) as per diagram. (FR) Mettez les pièces (11,10,9) conformément au schéma. (ESP) Ponga la parte (11,10,9) según el diagrama. (DE) Setzen Sie die Teile (11,10,9) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28...
Seite 29
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (1) in die Teile(3,4,5,6,7,8,15,20,21) mit der Zylindermutter (B,T) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29...
Seite 30
Use el tornillo (L) para fijar la cuña de plástico (M) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (M) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Seite 31
Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Seite 32
Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten.Setzen Sie das Teil (13) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (13) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32...
Seite 33
Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten.Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.33...
Seite 34
Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten.Setzen Sie das Teil (14) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (14) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.34...
Seite 35
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (V) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.35...
Seite 36
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (V) und die Mutter (W) an der Wand mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.36...
Seite 37: Final Assembly
Step 28 Final Assembly © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.37...
