2 Bedienelemente und Anschlüsse
2.1

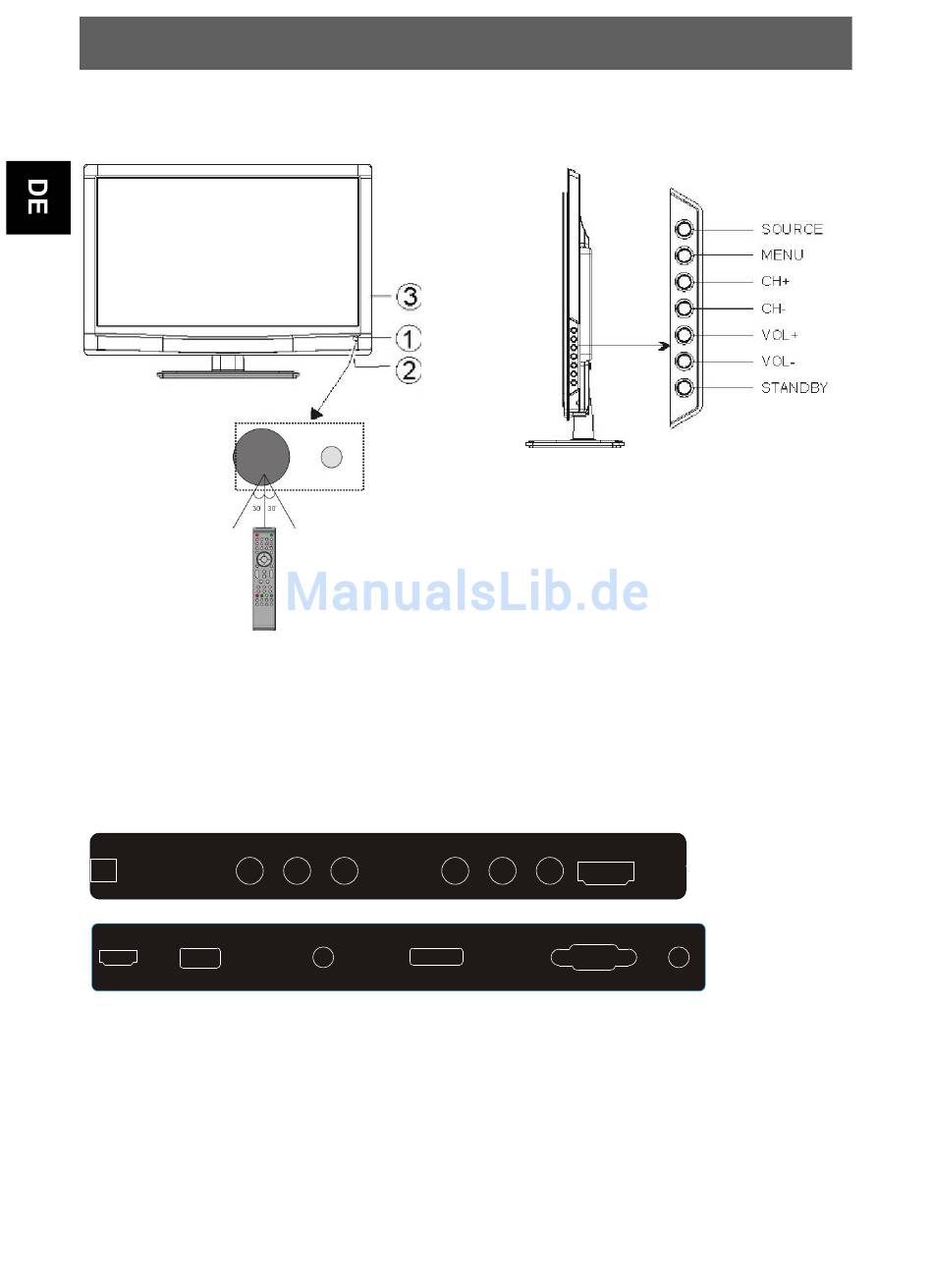

Vorderansicht/ Seitenansicht

Fernbedienungssensor
1:
Statusanzeige
2: :
Grün Eingeschaltet
Rot STAND-BY.
3: Tastenfeld
2.2 Anschlüsse auf der Rückseite
AV AV
AC-INPUT
100-240V~ 50/60Hz
5
1
7
6
HDMI1 USB
Alle Anschlüsse werden von links nach rechts aufgeführt:
1. AV
2. YPbPr / AV AUDIO
3. YPbPr
4. HDMI2
5. NETZANSCHLUSS
6
ODYS BASE
1. SOURCE
Eingangsquelle wählen.
2. MENU
Anzeigen des Systemenüs.
3. CH+/CH-
Im TV-Modus können Sie CH+ oder CH- drücken um
die Kanäle zu wechseln. Im Menü können Sie mit
den Tasten CH+ oder CH- Menüpunkte auswählen.
Im Standby Modus können Sie mit den Tasten den
.
Fernseher anschalten.
4. VOL+/VOL-
Regeln der Lautstärke. Im Menü stellen Sie den
Punkt ein, den Sie ausgewählt haben.
5. STANDBY
L L R R Y Y
2
9
8
SCART
PC AUDIO
6. HDMI1
7. USB Anschluss
8. PC AUDIO
9. Anschluss für SCART Adapter
10. VGA
11. ANALOG TV / DVB-T ANTENNENANSCHLUSS
Pb Pb Pr Pr HDMI2
3 4
10
11
VGA RF
