INSTALAÇÃO, ACÇÃO
1. Desligue o disjuntor de alimentação ou interruptor de corte do circuito de modo
a garantir o correcto isolamento e isenção de tensão no circuito onde será ins-
talado o dispositivo.
2. Verifique o isenção de tenção no circuito ao qual efeturará a instalação do dis-
positivo.
3. Ligue os fios nos terminais do ROB-01/12-24V de acordo com o esquema de
ligações.
4. Ligue a fonte de alimentação.

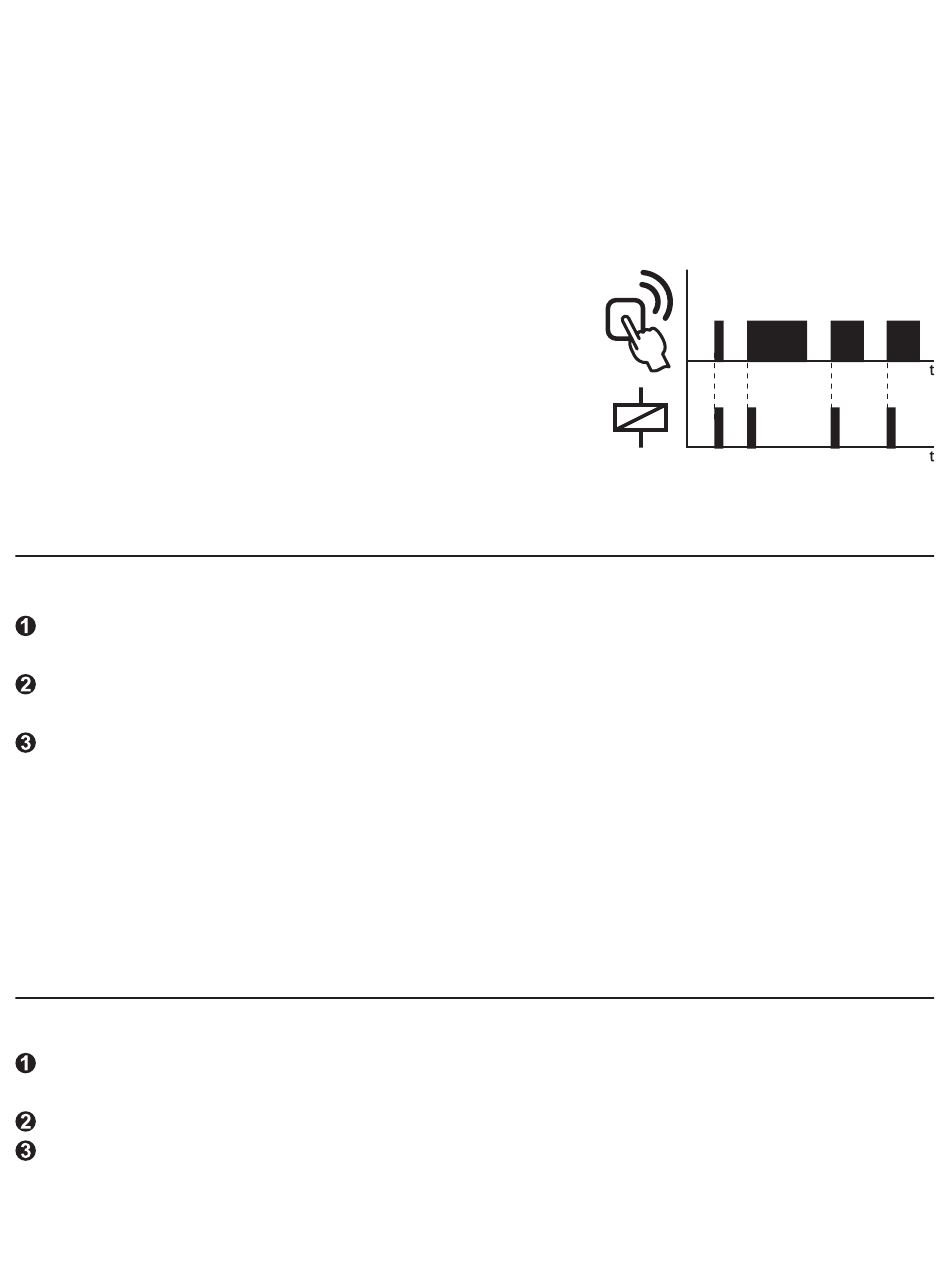

O dispositivo ROB-01/12-24V é instalado na
central de controlo do motor. O receptor gera
um impulso depois de receber um sinal de um
transmissor programado; e fecha o durante 0.5
segundos contacto do relé (11-14).
Para melhorar o alcance do dispositivo, é possível ligar uma antena externa
adicional no terminal ANT. A antena pode ter no máximo a secção de 2,5 mm
PROGRAMAÇÃO TRANSMISSORES
Pressione o botão PROG no dispositivo ROB-01/12-24V e mantenha premi-
do até o LED vermelho ligue. De seguida solte o botão PROG.
Pressione o botão do transmissor a programar e mantenha-o pressionado.
O LED acende-se (sinal a piscar).
Solte o botão do transmissor. O LED acende (pisca) e depois apaga-se -
indicando que o – TRANSMISSOR SALVO.
Este exemplo indica o procedimento para a programação. Para outros
transmissores EXTA FREE, o procedimento é analogo. AVISO: Cada
transmissor pode cooperar com o ROB-01/12-24V noutro modo,
dependendo de como ele é inserido. Num dos ciclos de programação
podem ser armazenados no dispositivo de um transmissor. O estado da
memória completa é indicado pelo LED vermelho.
APAGAR TRANSMISSORES RADIO
Pressione o botão PROG no dispositivo ROB-01/12-24V e mantenha premi-
do.
Após 5 segundos, o LED vermelho liga (pisca) e depois apaga-se.
Solte o botão do ROB-01/12-24V - MEMÓRIA LIMPA.
.
