ZAMEL extra free ROB-01/12-24 V Bedienungsanleitung

FUNK-TOR-CONTROLLER ROB-01/12-24 V
BESCHREIBUNG
Der Funk-Tor-Controller ROB-01/12-
24V ist ein universeller Controller (für
jeden Torhersteller geeignet) für Gar-
agentore und ähnliche elektrische An-
triebe, der die Steuerung dieser Antriebe
über EXTA FREE-Sender ermöglicht.
Es ist möglich, mit einer Fernbedienung
mehrere Objekte zu steuern – Ein-
gangstor, Garagentor, Zimmerbeleuch-
tung etc. Das Gerät kann mit einem
geeigneten Kabel verbunden werden,
das als Außenantenne verwendet wird.
EIGENSCHAFTEN
● Verwendung mit Wireless-Sendern
des EXTA FREE Systems,
● Betriebssteuerung von Eingangstoren,
Garagentoren und anderen elektrischen
Antrieben,
● universelle Niederspannungsversorgung
(12-24 V ~/ ),
● 1 Fernbedienung kann für verschiedene
Antriebe (Eingangstor, Garage)
verwendet werden, wenn der
ROB-01/12-24V installiert ist,
● Anschlussmöglichkeit
für Außenantenne,
● große Reichweite (bis zu 250 m),
● Möglichkeit zur Erhöhung der Reichwei-
te durch Zwischensender RTN-01.
Das Gerät wurde für die Einpha-
sen-Installation
muss gemäß den im jeweiligen
Land geltenden Normen installiert
werden. Das Gerät muss in Über-
einstimmung mit den Angaben
installiert werden, die in dieser Be-
VORISCHT!
dienungsanleitung enthalten sind.
Installation, Anschluss und Steuerung müssen durch
qualifizierte Fachelektriker und in Übereinstimmung
mit den Service-Handbuch und den Gerätefunktionen
erfolgen.
Beim Zerlegen des Gehäuses kann es zu einem elek-
trischen Schock kommen und die Garantie erlischt.
Vor der Installation ist sicherzustellen, dass die An-
schlusskabel spannungsfrei sind. Für die Installation
des Geräts ist ein Kreuzschlitz-Schraubendreher 3,5
mm erforderlich. Unsachgemäßer Transport sowie
unsachgemäße Lagerung und Verwendung können
zu Fehlfunktionen führen. In den folgenden Fällen
wird von einer Installation des Geräts abgeraten:
Falls Geräteteile fehlen oder das Gerät beschädigt
oder verformt ist. Bei Fehlfunktionen des Geräts ist
der Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Eingangsanschlüsse (Versorgung): A1, A2
Maximale Anzahl von Sendern: 32
Optische Anzeige für Gerätebetrieb: LED rot
Zusätzliche Antennenanschlüsse: ANT
Anzahl der Anschlussklemmen: 5
Querschnitt der Anschlusskabel: bis zu 2,5 mm
Umgebungstemperaturbereich: -10 ÷ +55

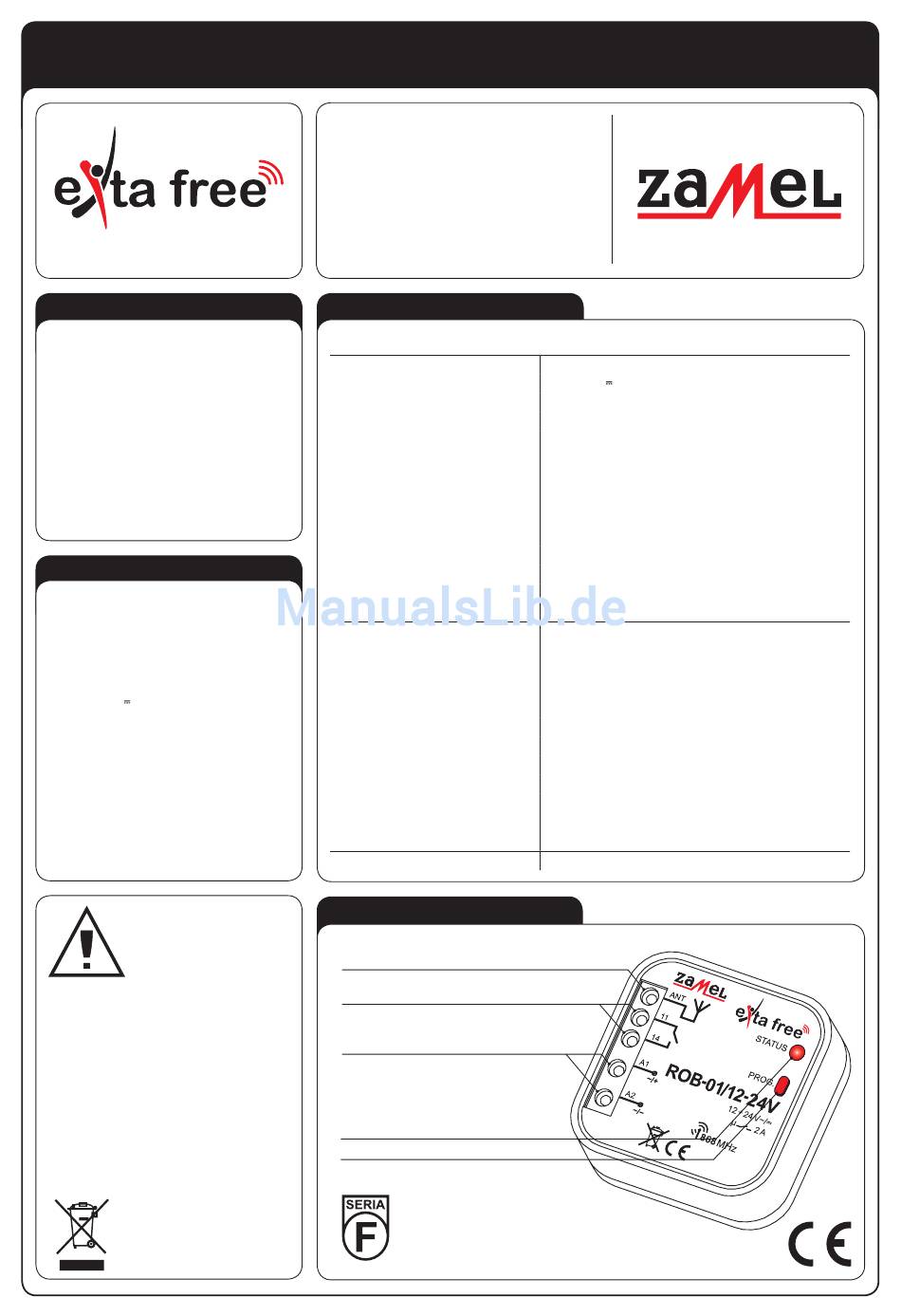

AUSSEHEN
entwickelt und
Antennenanschlüsse (ANT)
Relaisausgangsanschlüsse (11, 14)
Eingangsanschlüsse (Versorgung)
(A1, A2)
Optische Anzeige für Empfängerbetrieb:
Programmiertaste
ZAMEL Sp. z o.o.
ROB-01/12-24V
Nenneingangsspannung: 12 ÷ 24 V ~/
Nennleistungsaufnahme: 0,2 W
Anzahl der Betriebsmodi: 1
Anzahl der Kanäle: 1
Übertragung: Funkfrequenz 868,32 MHz
Verschlüsselungsrichtung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Reichweite: bis zu 250 m im Freien
Relaisausgangsanschlüsse: 11, 14
Relaisparameter: 1NO 2 A / 250 V AC AC3 500 VA (potentialfreier Kontakt)
Betriebsposition: frei
Gehäusebefestigung: Installationsdose Ø60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: III
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,04 kg
Referenznorm: EN 60669, EN 60950, EN 6091000
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen
sind, können beliebig mitein-
ander verwendet werden.
BEDIENUNGSANLEITUNG
2
C
o
plik: inst_ext_de_rob-01_12-24V | modyfikacja: 29.09.2016
