Kapitel 3: Einrichten von Fader-Modulen
In diesem Kapitel wird beschrieben, wie der D-Command-
Hauptgeräteeinheit Fader-Module hinzugefügt werden.
Anordnung der D-Command-Fader-Module
Wenn Sie ein D-Command-Fader-Modul in Studiomöbel oder
auf einen Tisch montieren, achten Sie darauf, dass die Abmes-
sungen des zusammengebauten Systems berücksichtigt werden:
Mindestens 2,5 cm Freiraum müssen hinter der eingebauten
Einheit frei bleiben. Dies gewährleistet die ordnungsgemäße
Belüftung der D-Command-Geräteeinheiten.
Wenn Sie Ihr System mit Halterungen zusammenbauen, benöti-
gen Sie zusätzlichen Freiraum an beiden Seiten der Geräteeinheit,
um das Fader-Modul und die Hauptgeräteeinheit zusammenzu-
rücken. Außerdem ist für ausreichend Freiraum vor und hinter
den Einheiten zu sorgen, damit die Halterungen angebracht wer-
den können. Des Weiteren müssen Sie Zugang zu den Anschlüssen
auf der Rückseite des Geräts haben.
Montage eines erweiterten Systems
Die D-Command-Hauptgeräteeinheit kann am D-Command-
Fader-Modul mithilfe der vorderen, mittleren und hinteren
Halterung angebracht werden, die mit dem D-Command-Fader-
Modul mitgeliefert werden.
Vordere Halterung
Mittlere Halterung

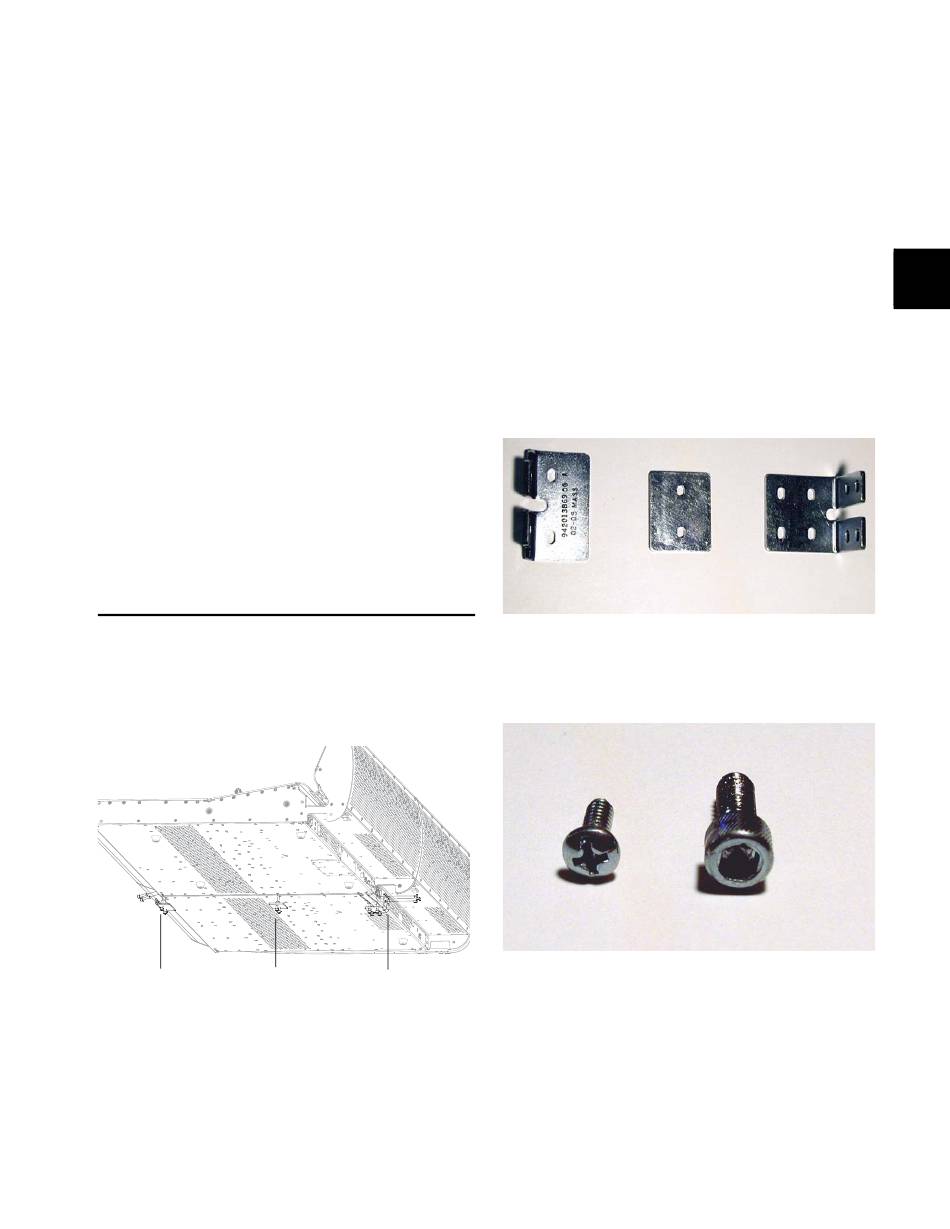

Abbildung 1. D-Command mit Fader-Modul (Sicht von unten)
Montageteile
Die folgenden Montageteile werden mit dem D-Command-
Fader-Modul geliefert. (Unter Umständen sind auch Ersatzteile
enthalten.)
Halterungen
Vordere Halterung
Abbildung 2. Halterungen für das erweiterte D-Command-System
Schrauben
Abbildung 3. Schrauben für die D-Command-Montagehalterungen
Hintere Halterung
• Vordere Halterung
• Mittlere Halterung
• Hintere Halterung
Mittlere Halterung
• (4) Kreuzschlitzschrauben (6-32 x 3/8'')
• (10) Innensechskantschrauben (10-32 x 3/4'')
Kreuzschlitzschraube
Innensechskantschraube
(6-32 x 3/8'', Flachkopf)
(10-32 x 3/4'', Zylinderkopf)
Kapitel 3: Einrichten von Fader-Modulen 15
Hintere Halterung
