Eingangsquellenschalter und
Ausgangs-Bedienelemente
Sum-Schalter
Eingangsquellen-
Surround-
schalter
Schalter
Main-Schalter
Ausgangs-
Bedienelemente

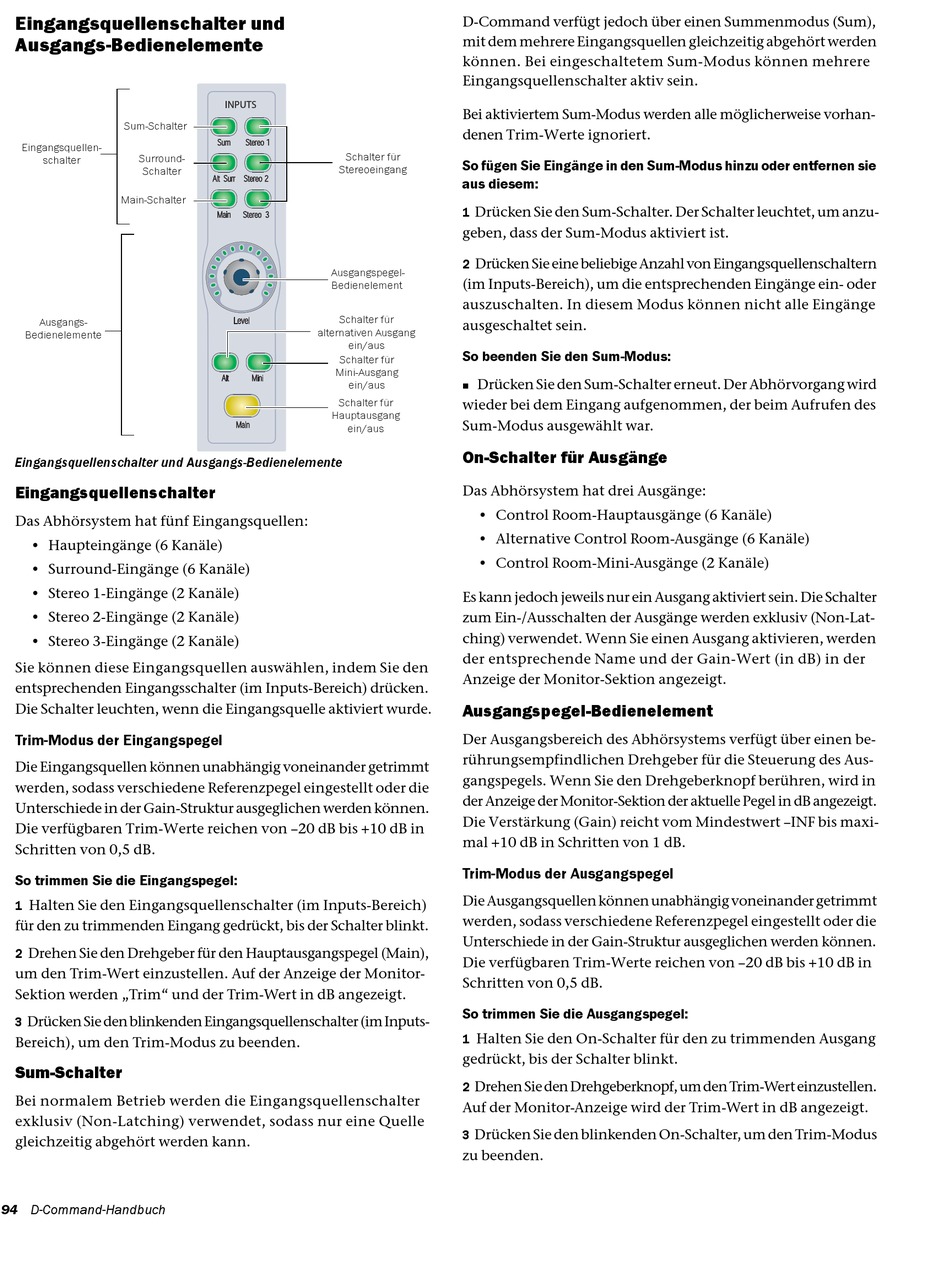

Eingangsquellenschalter und Ausgangs-Bedienelemente

Eingangsquellenschalter

Das Abhörsystem hat fünf Eingangsquellen:
• Haupteingänge (6 Kanäle)
• Surround-Eingänge (6 Kanäle)
• Stereo 1-Eingänge (2 Kanäle)
• Stereo 2-Eingänge (2 Kanäle)
• Stereo 3-Eingänge (2 Kanäle)
Sie können diese Eingangsquellen auswählen, indem Sie den
entsprechenden Eingangsschalter (im Inputs-Bereich) drücken.
Die Schalter leuchten, wenn die Eingangsquelle aktiviert wurde.
Trim-Modus der Eingangspegel
Die Eingangsquellen können unabhängig voneinander getrimmt
werden, sodass verschiedene Referenzpegel eingestellt oder die
Unterschiede in der Gain-Struktur ausgeglichen werden können.
Die verfügbaren Trim-Werte reichen von –20 dB bis +10 dB in
Schritten von 0,5 dB.
So trimmen Sie die Eingangspegel:
1
Halten Sie den Eingangsquellenschalter (im Inputs-Bereich)
für den zu trimmenden Eingang gedrückt, bis der Schalter blinkt.
2
Drehen Sie den Drehgeber für den Hauptausgangspegel (Main),
um den Trim-Wert einzustellen. Auf der Anzeige der Monitor-
Sektion werden „Trim" und der Trim-Wert in dB angezeigt.
3
Drücken Sie den blinkenden Eingangsquellenschalter (im Inputs-
Bereich), um den Trim-Modus zu beenden.
Sum-Schalter
Bei normalem Betrieb werden die Eingangsquellenschalter
exklusiv (Non-Latching) verwendet, sodass nur eine Quelle
gleichzeitig abgehört werden kann.
94 D-Command-Handbuch
D-Command verfügt jedoch über einen Summenmodus (Sum),
mit dem mehrere Eingangsquellen gleichzeitig abgehört werden
können. Bei eingeschaltetem Sum-Modus können mehrere
Eingangsquellenschalter aktiv sein.
Bei aktiviertem Sum-Modus werden alle möglicherweise vorhan-
denen Trim-Werte ignoriert.
Schalter für
So fügen Sie Eingänge in den Sum-Modus hinzu oder entfernen sie
Stereoeingang
aus diesem:
1
Drücken Sie den Sum-Schalter. Der Schalter leuchtet, um anzu-
geben, dass der Sum-Modus aktiviert ist.
2
Drücken Sie eine beliebige Anzahl von Eingangsquellenschaltern
Ausgangspegel-
Bedienelement (im Inputs-Bereich), um die entsprechenden Eingänge ein- oder
auszuschalten. In diesem Modus können nicht alle Eingänge
Schalter für
ausgeschaltet sein.
alternativen Ausgang
ein/aus
So beenden Sie den Sum-Modus:
Schalter für
Mini-Ausgang
ein/aus Drücken Sie den Sum-Schalter erneut. Der Abhörvorgang wird

Schalter für
wieder bei dem Eingang aufgenommen, der beim Aufrufen des
Hauptausgang
Sum-Modus ausgewählt war.
ein/aus
On-Schalter für Ausgänge
Das Abhörsystem hat drei Ausgänge:
• Control Room-Hauptausgänge (6 Kanäle)
• Alternative Control Room-Ausgänge (6 Kanäle)
• Control Room-Mini-Ausgänge (2 Kanäle)
Es kann jedoch jeweils nur ein Ausgang aktiviert sein. Die Schalter
zum Ein-/Ausschalten der Ausgänge werden exklusiv (Non-Lat-
ching) verwendet. Wenn Sie einen Ausgang aktivieren, werden
der entsprechende Name und der Gain-Wert (in dB) in der
Anzeige der Monitor-Sektion angezeigt.

Ausgangspegel-Bedienelement

Der Ausgangsbereich des Abhörsystems verfügt über einen be-
rührungsempfindlichen Drehgeber für die Steuerung des Aus-
gangspegels. Wenn Sie den Drehgeberknopf berühren, wird in
der Anzeige der Monitor-Sektion der aktuelle Pegel in dB angezeigt.
Die Verstärkung (Gain) reicht vom Mindestwert –INF bis maxi-
mal +10 dB in Schritten von 1 dB.
Trim-Modus der Ausgangspegel
Die Ausgangsquellen können unabhängig voneinander getrimmt
werden, sodass verschiedene Referenzpegel eingestellt oder die
Unterschiede in der Gain-Struktur ausgeglichen werden können.
Die verfügbaren Trim-Werte reichen von –20 dB bis +10 dB in
Schritten von 0,5 dB.
So trimmen Sie die Ausgangspegel:
1
Halten Sie den On-Schalter für den zu trimmenden Ausgang
gedrückt, bis der Schalter blinkt.
2
Drehen Sie den Drehgeberknopf, um den Trim-Wert einzustellen.
Auf der Monitor-Anzeige wird der Trim-Wert in dB angezeigt.
3
Drücken Sie den blinkenden On-Schalter, um den Trim-Modus
zu beenden.
