Schalter für Listen-Mikrofonauswahl
Es gibt zwei Schalter für Listen-Mikrofonauswahl für externe
Listen-Mikrofoneingänge:
• Mic 1
• Mic 2
Die beiden Eingänge können einzeln oder gleichzeitig aktiviert
sein. Wenn ein Eingang aktiviert ist, steuert der Drehgeber den
Pegel dieses Eingangs separat. Wenn beide Eingänge aktiviert
sind, steuert der Drehgeber beide Pegel gleichzeitig, wobei ein
relativer Abstand zwischen den zwei Eingängen eingehalten
wird.
Die Pegelsteuerung reicht vom Mindestwert –INF bis
maximal +30 dB.
Dim Level-Bedienelement
Mit dem Bedienelement für den Dim-Pegel (Dim Level) können
Sie die durch den Dim-Schalter (unten in der Monitor-Sektion)
angewendete Stärke der Verstärkungsreduktion (Gain Reduction)
anpassen. Die Bereiche der Verstärkungsreduktion reichen von
–30 dB bis 0 dB in Schritten von 1 dB.
Wenn Sie den Dim Level-Drehgeberknopf berühren, wird in
der Anzeige der Monitor-Sektion „Dim" und die Verstärkungs-
reduktion in dB angezeigt.

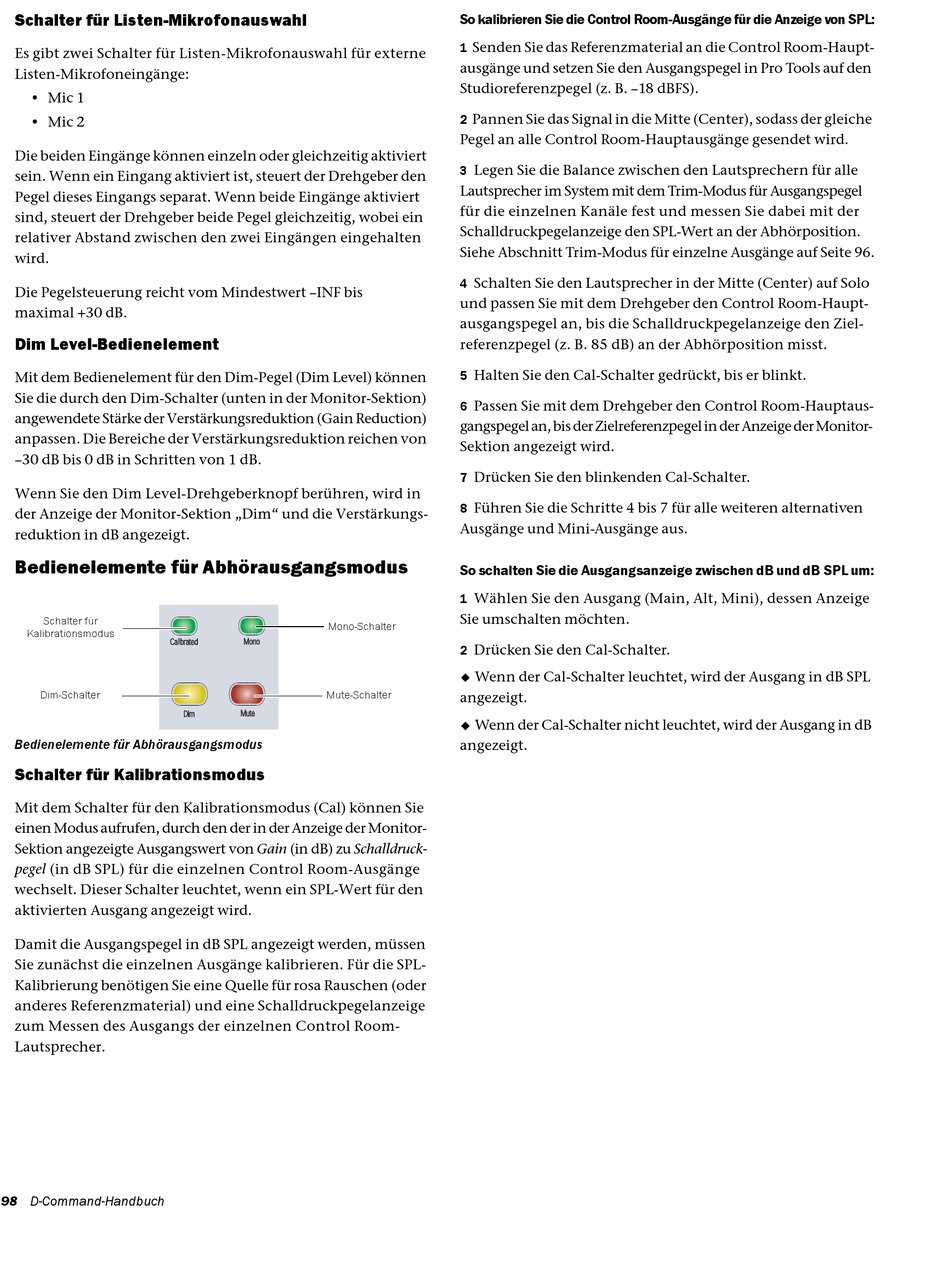

Bedienelemente für Abhörausgangsmodus
Schalter für
Kalibrationsmodus
Dim-Schalter
Bedienelemente für Abhörausgangsmodus
Schalter für Kalibrationsmodus
Mit dem Schalter für den Kalibrationsmodus (Cal) können Sie
einen Modus aufrufen, durch den der in der Anzeige der Monitor-
Sektion angezeigte Ausgangswert von Gain (in dB) zu Schalldruck-
pegel (in dB SPL) für die einzelnen Control Room-Ausgänge
wechselt. Dieser Schalter leuchtet, wenn ein SPL-Wert für den
aktivierten Ausgang angezeigt wird.
Damit die Ausgangspegel in dB SPL angezeigt werden, müssen
Sie zunächst die einzelnen Ausgänge kalibrieren. Für die SPL-
Kalibrierung benötigen Sie eine Quelle für rosa Rauschen (oder
anderes Referenzmaterial) und eine Schalldruckpegelanzeige
zum Messen des Ausgangs der einzelnen Control Room-
Lautsprecher.
98
D-Command-Handbuch
So kalibrieren Sie die Control Room-Ausgänge für die Anzeige von SPL:
1
Senden Sie das Referenzmaterial an die Control Room-Haupt-
ausgänge und setzen Sie den Ausgangspegel in Pro Tools auf den
Studioreferenzpegel (z. B. –18 dBFS).
2
Pannen Sie das Signal in die Mitte (Center), sodass der gleiche
Pegel an alle Control Room-Hauptausgänge gesendet wird.
3
Legen Sie die Balance zwischen den Lautsprechern für alle
Lautsprecher im System mit dem Trim-Modus für Ausgangspegel
für die einzelnen Kanäle fest und messen Sie dabei mit der
Schalldruckpegelanzeige den SPL-Wert an der Abhörposition.
Siehe Abschnitt Trim-Modus für einzelne Ausgänge auf Seite 96.
4
Schalten Sie den Lautsprecher in der Mitte (Center) auf Solo
und passen Sie mit dem Drehgeber den Control Room-Haupt-
ausgangspegel an, bis die Schalldruckpegelanzeige den Ziel-
referenzpegel (z. B. 85 dB) an der Abhörposition misst.
5
Halten Sie den Cal-Schalter gedrückt, bis er blinkt.
6
Passen Sie mit dem Drehgeber den Control Room-Hauptaus-
gangspegel an, bis der Zielreferenzpegel in der Anzeige der Monitor-
Sektion angezeigt wird.
7
Drücken Sie den blinkenden Cal-Schalter.
8
Führen Sie die Schritte 4 bis 7 für alle weiteren alternativen
Ausgänge und Mini-Ausgänge aus.
So schalten Sie die Ausgangsanzeige zwischen dB und dB SPL um:
1
Wählen Sie den Ausgang (Main, Alt, Mini), dessen Anzeige
Sie umschalten möchten.
Mono-Schalter
2
Drücken Sie den Cal-Schalter.
Wenn der Cal-Schalter leuchtet, wird der Ausgang in dB SPL
Mute-Schalter
angezeigt.
Wenn der Cal-Schalter nicht leuchtet, wird der Ausgang in dB
angezeigt.
