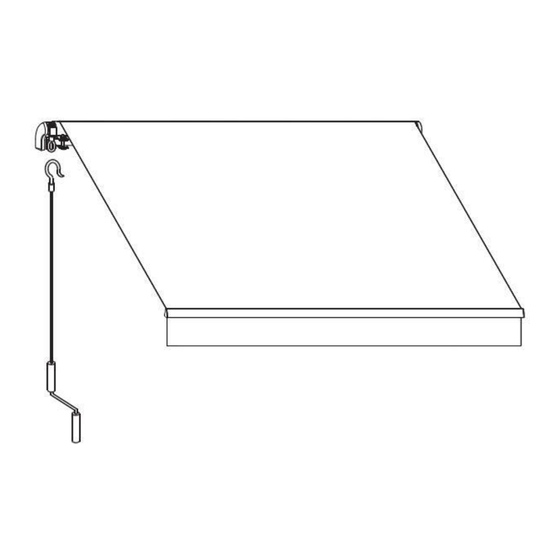

GELENKARM-MARKISE
„SUNSET" / „SUNCARE"
Artikel-Nr. 2436 / 2008200 (2,95 x 2,0 m)
Artikel-Nr. 2440 / 2009200 (3,5 x 2,5 m)
- MONTAGE- & BEDIENUNGSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.gartenmoebelkauf.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihren Garten
www.gartenmoebelkauf.de
Produkt-Code:
Produkt-Maße:
finden Sie unter
2436 (2,95 m anthrazit), 2440 (3,5 m anthrazit),
2008200 (2,95 m beige), 2009200 (3,5 m beige)
ca. 2950 x 2000 mm / 3500 x 2500 mm
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Jet-Line group SUNSET
Inhaltszusammenfassung für Jet-Line group SUNSET
- Seite 1 GELENKARM-MARKISE „SUNSET“ / „SUNCARE“ Artikel-Nr. 2436 / 2008200 (2,95 x 2,0 m) Artikel-Nr. 2440 / 2009200 (3,5 x 2,5 m) - MONTAGE- & BEDIENUNGSANLEITUNG - Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.gartenmoebelkauf.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TEILE-LISTE Seite 3 BESCHREIBUNG Seite 3 SICHERHEITSHINWEISE Seite 4-5 VORBEREITUNG Seite 5 MONTAGEANLEITUNG Seite 6-10 BEDIENUNGSANLEITUNG Seite 10-12 EINSTELLEN DES NEIGUNGSWINKELS Seite 10-11 AUS- UND EINFAHREN DER MARKISE Seite 11-12 HINWEISE ZUM MARKISENSTOFF Seite 12-13 PFLEGE & WARTUNG Seite 13 REINIGUNG Seite 14 DEMONTAGE... -
Seite 3: Teile-Liste
1. TEILE-LISTE Alle Modelle der Serien „Sunset“ und „Suncare“ umfassen folgende Bauteile: Stz. Stz. Bezeichnung Abbildung Sunset Suncare Markise Wandhalter mit Sechskantschraube und Kontermutter Befestigungsbolzen mit Kontermutter, Unterlegscheibe und Sicherungsring Handkurbel Montage- und Bedienungsanleitung 2. BESCHREIBUNG 1.Volant 7.Halter für die Gelenkarme 2.Bezugsstoff... -
Seite 4: Sicherheitshinweise
3. SICHERHEITSHINWEISE ACHTUNG: Den Anweisungen in dieser Anleitung ist zur Sicherheit aller beteiligten Personen unbedingt genau Folge zu leisten! Legende: Dieses Symbol weist auf mögliche Gefahren hin. Bei Nichtbeachtung drohen Beschädigungen an der Markise, Verletzungen oder sogar Tod. Dieses Symbol weist auf wichtige Anmerkungen hin. Die Installation der Markise setzt ein gewisses Maß... -
Seite 5: Vorbereitung
Betrieb bei Frost kann zu Beschädigungen an der Markise führen. Betrieb bei Schnee kann zu Beschädigungen an der Markise führen. Regen sollten Markise einfahren, sofern Neigungswinkel nicht mindestens 14° beträgt. Hängen Sie sich nicht an die Markise und befestigen Sie keine Gegenstände daran. -
Seite 6: Montageanleitung
5. MONTAGEANLEITUNG Montage an einer Betonwand oder -decke Die Markise muss in einer Mindesthöhe von 2,5 m an einer verstärkten Betonwand oder -decke angebracht werden. Sollten Sie sich unsicher sein, lassen Sie sich bitte von einer entsprechenden Fachperson beraten. Stellen Sie sicher, dass die betreffende Wand gerade und eben ist, sodass die Wandhalter richtig sitzen. - Seite 7 SCHRITT 2 Anzeichnen der Befestigungspunkte Wenn die Montagehöhe feststeht, können Sie die Befestigungspunkte anzeichnen. Ziehen Sie hierfür zunächst eine horizontale Linie auf der gewünschten Höhe. Verwenden Sie dazu ein langes Maßband, eine Wasserwaage und Kreide. Wo die Wandhalter an der Markise sitzen müssen, ist bereits vorgegeben.
- Seite 8 SCHRITT 4 Einsetzen der Befestigungsbolzen Nachdem die Löcher gebohrt sind, können Sie die Befestigungsbolzen in die Wand einsetzen. Entfernen Sie hierfür zunächst die Kontermutter, die Unterlegscheibe und den Sicherungsring vom Bolzen, und verstauen Sie diese Kleinteile so, dass sie für den nächsten Schritt gut greifbar sind. Die Bolzen sind relativ schwer im Bohrloch zu versenken.
- Seite 9 Sobald die Schrauben komplett festgezogen sind, sollte der Halter fest in der Wand sitzen und sich nicht mehr bewegen. Falls dies nicht gegeben ist, ziehen Sie die Muttern noch fester an. Es muss gewährleistet sein, dass sich die Halter nicht lösen können, wenn die Markise montiert ist.
-
Seite 10: Bedienungsanleitung
Eine falsch angebrachte Markise bedeutet ein ernstzunehmendes Sicherheitsrisiko. Bitte montieren Sie die Markise keinesfalls selbst, wenn Sie die Anleitung nicht vollständig verstehen oder wenn Zweifel bezüglich der Tragfähigkeit des Untergrunds bestehen. 6. BEDIENUNGSANLEITUNG 6.1 EINSTELLEN DES NEIGUNGSWINKELS Die Markise wird bereits ab Werk mit optimal voreingestelltem Neigungswinkel geliefert. -
Seite 11: Aus- Und Einfahren Der Markise
Stellen Sie die Neigung an allen Gelenkarmen nach dieser Vorgehensweise ein. Die Frontleiste der Markise muss vollkommen gerade verlaufen. Um dies zu gewährleisten, überprüfen Sie bitte die darin integrierte Mini- Wasserwaage. Die Luftblase muss sich genau in der Mitte der Markierung befinden. -
Seite 12: Hinweise Zum Markisenstoff
Erlauben Sie Kindern niemals, mit der Markise zu spielen. Der Markisenstoff muss immer straff gespannt sein. Sollte der Stoff beim Ausfahren durchhängen, drehen Sie die Kurbel bitte gegen den Uhrzeigersinn, bis die Spannung wiederhergestellt ist. Blockieren Sie die Markise während des Aus- und Einfahrens niemals mit Objekten oder gar Körperteilen (wie Ihren Händen). -
Seite 13: Pflege & Wartung
• Regenundurchlässigkeit: Unsere Markisenstoffe aus Acryl und Polyester verfügen über eine wasserabweisende Imprägnierung. Ab einer Neigung von mindestens 14° halten diese einem leichten, kurzen Regenschauer stand. Bei stärkerem oder länger anhaltendem Regen muss die Markise eingefahren werden, um Schäden am Stoff zu vermeiden. -
Seite 14: Reinigung
9. REINIGUNG Mit der Zeit können sich Staub und Schmutz auf dem Rahmen der Markise ablagern. Um das Erscheinungsbild der Markise zu erhalten, sollten Sie diese daher regelmäßig reinigen. Verwenden Sie einen milden Sprühreiniger oder ein Gemisch aus Wasser und Reinigungsmittel. Bringen Sie dieses auf das Gestell auf und wischen es dann sauber. - Seite 15 Sunset: Suncare: Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.gartenmoebelkauf.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de...
