ZTE MF70 Erste Schritte

Übersicht über Ihr Gerät

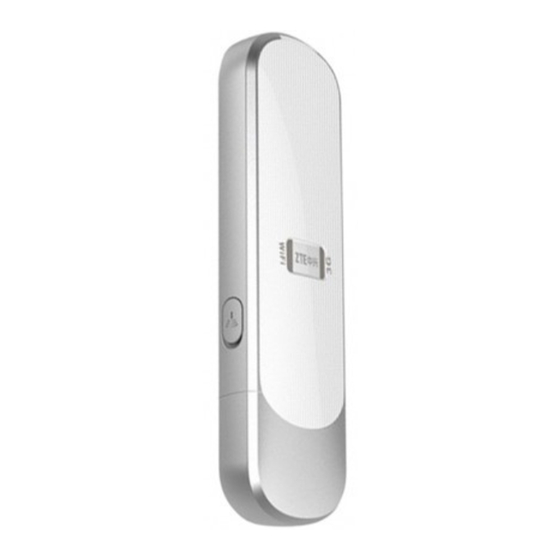

Aussehen
Die folgende Abbildung dient nur als Referenz. Das tatsächliche Produkt kann von der Abbildung ab-
weichen.
Los geht's
Erste Schritte mit Ihrem Gerät
HINWEISE: Das microSD-Logo
So schließen Sie Ihr Gerät an Per WLAN
1. Versorgen Sie Ihr Gerät durch Anschluss an Ihren Computer oder mithilfe sonstigen Zubehörs
Über USB-Anschluss
mit Strom.
1. Stecken Sie den USB-Anschluss in den USB-Port und stellen Sie sicher, dass er fest sitzt.
2. Verwenden Sie die herkömmliche WLAN-Anwendung des Clients, um nach verfügbaren Draht-
losnetzwerken zu suchen.
2. Das Betriebssystem findet und erkennt neue Hardware und stellt die Installation automatisch fertig.
HINWEIS: Falls das System die Installation nicht automatisch beginnt, können Sie das Installations-
programm unter Arbeitsplatz > 1u1 WLAN-Router aufrufen.
3. Die WebGUI-Konfigurationsseite öffnet sich automatisch und die Verbindung zwischen Ihrem PC
als Client und Ihrem Gerät wird erfolgreich hergestellt.
Anzeige
Anzeige Status
Rotes Dauerlicht Eingeschaltet und nicht angemeldet
Grünes Dauerlicht Bei 2G angemeldet
1. Einschubfach für microSD-Karte
3G Grünes Blinklicht Bei 2G angemeldet, Daten werden übertragen
2. Rücksetztaste (RESET)
Blaues Dauerlicht Bei 3G angemeldet
3. Einschubfach für SIM/USIM-Karte
4. USB-Anschluss Blaues Blinklicht Bei 3G angemeldet, Daten werden übertragen
5. Anschluss für externe Antenne
Blaues Blinklicht WLAN ist aktiv
6. Frontabdeckung
WLAN Blaues Dauerlicht WPS ist aktiv
7. Anzeige
8. Geräteverschlusskappe LED aus WLAN ist inaktiv
ist eine Marke der SD Card Association.
HINWEIS: Bitte stellen Sie den Client wie in Kapitel „So konfigurieren Sie Ihren PC" beschrieben
darauf ein, die IP-Adresse automatisch zu beziehen. Der Client erhält dann eine IP-Adresse wie zum
Beispiel „192.168.0.100".
3. Wählen Sie die SSID Ihres Gerätes aus und klicken Sie auf Verbinden.
Verbindungsszenario
Ihr Gerät unterstützt mehrere Clients für gleichzeitiges Surfen im Internet. Die folgende Abbildung
Beschreibung
dient nur als Referenz.
TIPP: Mit weiterem Zubehör wie einem Mobilgerät- oder Fahrzeugnetzteil können Sie Ihr Gerät jeder-
zeit und überall mit Energie versorgen und verwenden.
4. Geben Sie das Kennwort ein und klicken Sie auf Verbinden.
HINWEIS:
Für die WLAN-Verbindung wird möglicherweise ein Kennwort abgefragt. Bitte ermitteln Sie auf dem
Gerätegehäuse nach Öffnung der Frontabdeckung die Standardinformationen.
So installieren Sie Ihr Gerät RECHTLICHE HINWEISE
1. Öffnen Sie die Frontabdeckung. Copyright © 2013 ZTE CORPORATION.
HINWEIS: Gehen Sie beim Öffnen der Frontabdeckung vorsichtig vor, um Bes- Alle Rechte vorbehalten.
chädigungen an der Abdeckung zu vermeiden. Der Inhalt dieses Dokuments darf ohne vorherige Genehmigung durch die ZTE Corporation in keiner Form und
Weise, sei es elektronisch oder mechanisch, einschließlich Fotokopieren und Aufzeichnen auf Mikrofilm, weder
2. Legen Sie die SIM/USIM-Karte sowie die microSD-Karte ein. ganz noch teilweise zitiert, vervielfältigt, übersetzt oder anderweitig verwendet werden.
Die Veröffentlichung der Bedienungsanleitung erfolgt durch ZTE Corporation. Wir behalten uns das Recht vor,
ohne vorherige Ankündigung Druckfehler zu beheben oder technische Angaben zu aktualisieren.
Versionsnummer: R1.0
3. Schließen Sie die Frontabdeckung.
ZTE CORPORATION
NO. 55, Hi-tech Road South, ShenZhen, P.R.China
Postcode: 518057
5. Warten Sie kurze Zeit und die Verbindung zwischen dem Client und Ihrem Gerät wird erfolgreich Internetzugang
hergestellt.
Nach der erfolgreichen Verbindung zu Ihrem Gerät können Sie im Modus Automatisch oder Manuell
auf das Internet zugreifen. Der Standardmodus ist Automatisch.
Modus
Automatisch
Manuell
HINWEIS:
Wenn Sie die genauen Parameter Ihres Gerätes ändern möchten, melden Sie sich bitte auf der Web-
GUI-Konfigurationsseite an, indem Sie die Adresse http://192.168.0.1 oder http://wlan.router aufrufen.
Das Standardkennwort lautet admin.
Ablauf
Ihr Gerät stellt die Verbindung zum Internet automatisch her und Ihre Clients kön-
nen umgehend im Internet surfen.
Melden Sie sich auf der WebGUI-Konfigurationsseite an und wählen Sie Einstel-
lungen > 3G-Einstellungen > Netzwerkauswahl > WAN-Verbindungsmodus >
Manuell aus und klicken Sie auf Verbinden oder Verbindung trennen.
