Verwandte Anleitungen für AGT NX-1519
Inhaltszusammenfassung für AGT NX-1519

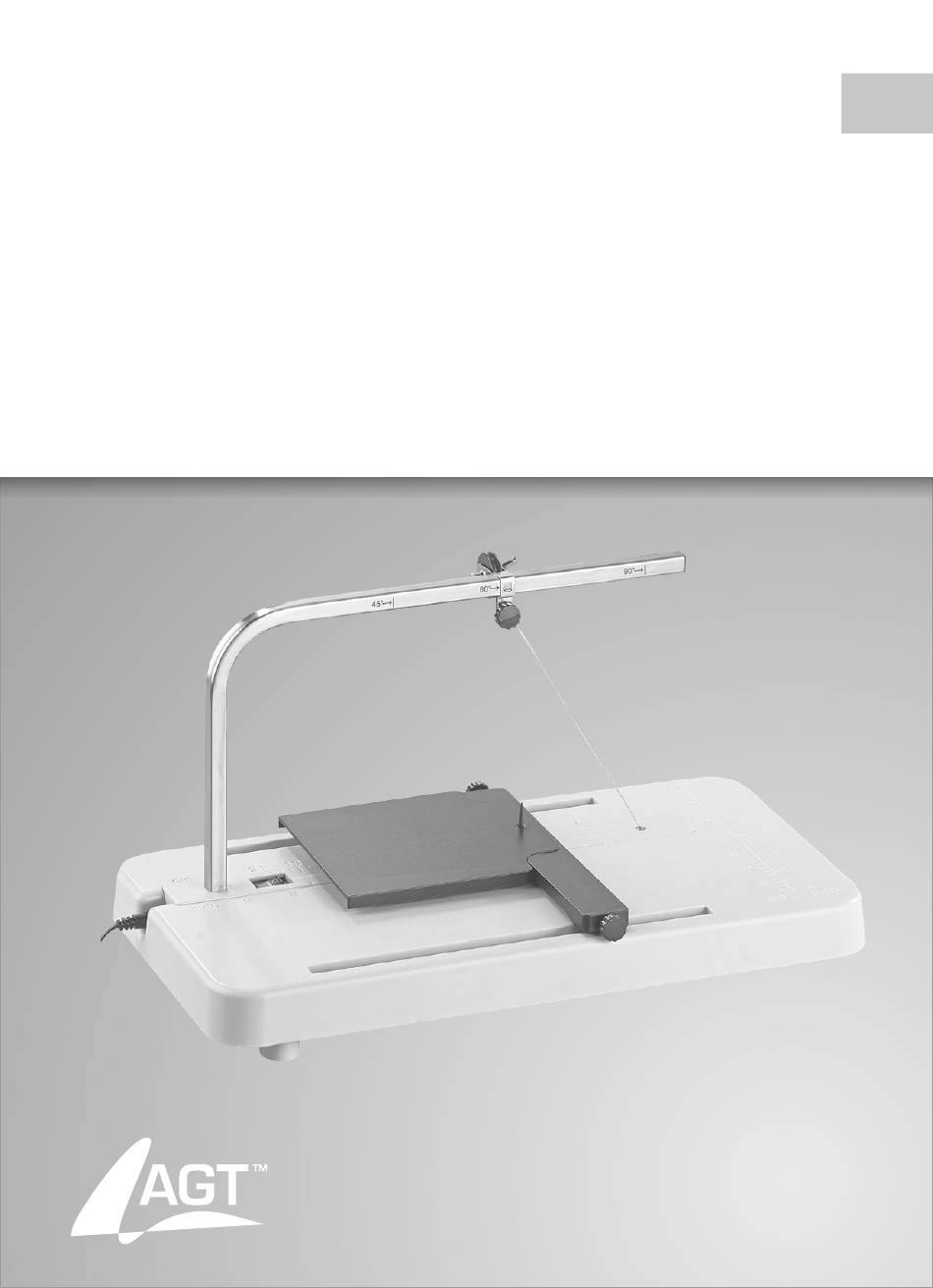

- Seite 1 Heißdraht-Schneidegerät für Styropor & Schaum, mit Winkeleinstellung Bedienungsanleitung NX-1519-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.agt-tools.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neues Heißdraht-Schneideg g erät ........4 Lieferumfang g ..................4 Wichtig g e Hinweise zu Beg g inn ..........5 Wichtig g e Hinweise ................5 Sicherheitshinweise ................5 Wichtig g e Hinweise zur Entsorg g ung g ..........7 Konformitätserklärung g .............. -
Seite 4: Ihr Neues Heißdraht-Schneideg G Erät
IHR NEUES HEISSDRAHT-SCHNEIDEGERÄT Sehr g g eehrte Kundin, sehr g g eehrter Kunde, vielen Dank für den Kauf dieses Heißdraht-Schneideg g eräts für Sty y rop p or und Schaum. Mit diesem Werkzeug g schneiden Sie beliebig g e Formen aus z. B. Sty y rop p orp p latten aus. Bitte lesen Sie diese Bedienung g sanleitung g aufmerksam durch und beachten Sie die aufg g eführten Hinweise und Tipp pps, damit... -
Seite 5: Wichtig G E Hinweise Zu Beg G Inn
WICHTIGE HINWEISE ZU BEGINN Wichtige Hinweise • Dieses Werkzeug g kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten p p hy y sischen, sensorischen oder mentalen Fähig g keiten oder Mang g el an Erfahrung g und/oder Wissen benutzt werden, wenn sie beaufsichtig g t oder bezüg g lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Seite 6 • Überp p rüfen Sie vor der Inbetriebnahme das Gerät und seine Anschlussleitung g sowie Zubehör auf Beschädig g ung g en überp p rüfen. Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden aufweist. • Benutzen Sie das Gerät auf keinen Fall weiter, falls das Stromanschlusskabel beschädig g t ist.
-
Seite 7: Wichtig G E Hinweise Zur Entsorg G Ung G
• Wenn die Netzanschlussleitung g dieses Gerätes beschädig g t wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich q q ualifizierte Person ersetzt werden, um Gefährdung g en zu vermeiden. • Benutzen Sie nur das im Lieferumfang g enthaltene Netzteil. •... -
Seite 8: Konformitätserklärung G
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-1519-675 in Übereinstimmung g mit der Ökodesig g nrichtlinie 2009/125/EG, der EMV-Richtlinie 2014/30/EU, der Niedersp p annung g srichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU befindet. Qualitätsmanag g ement Dip p l. Ing g . (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung g finden Sie unter... -
Seite 9: Produktdetails
PRODUKTDETAILS 1. Basis mit Arbeitsfläche 2. Ein/Aus-Schalter 3. Stromanschlussbuchse 4. Netzteil 5. Plattform mit Dorn 6. Schlitten mit Feststellschrauben 7. Schneidedraht (eing g esp p annt) 8. Sp p ule 9. Schneide-Büg g el 10. Sp p ule mit Flüg g elschraube und Arretierung g... -
Seite 10: Zusammenbau Und Inbetriebnahme
ZUSAMMENBAU UND INBETRIEBNAHME 1. Der Schneidedraht ist auf einer feststellbaren Sp p ule aufg g ewickelt. Diese montieren Sie auf dem Schneide-Büg g el. 2. Wickeln Sie etwa 20 cm Draht von der Sp p ule ab und ziehen den Draht durch das Öhr am unteren Teil des Schneide-Büg g els. -
Seite 11: Verwendung G
VERWENDUNG 1. Zeichnen Sie die Schnitte auf dem Sty y rop p or vor. 2. Stecken Sie das Netzteil in die Steckdose. 3. Betätig g en Sie den Ein/Aus-Schalter am Schneide-Büg g el. Ein rotes Licht sig g nalisiert, dass das Gerät eing g eschaltet ist und der Draht aufg g eheizt wird. -
Seite 12: Gerade Schnitte Und Gehrung G S-Schnitte
Gerade Schnitte und Gehrungs-Schnitte 1. Sie benötig g en den Schlitten, den Sie im g g ewünschten Abstand vom Draht feststellen. 2. Für g g erade Schnitte arretieren Sie die Sp p ule am Schneide- Büg g el an der aufg g edruckten 90°-Marke. 3. -
Seite 13: Zylinder- Und Kegelschnitte
Zylinder- und Kegelschnitte 1. Sie benötig g en den Schlitten, den Sie im g g ewünschten Abstand vom Draht feststellen. 2. Zusätzlich p p latzieren Sie Plattform und Dorn auf dem Schlitten. 3. Für Zy y linder-Schnitte arretieren Sie die Sp p ule am Schneide- Büg g el an der aufg g edruckten 90°-Marke. -
Seite 14: Freihand-Schnitte
Freihand-Schnitte 1. Nehmen Sie den Schneide-Büg g el aus der Basis. 2. Schneiden Sie zunächst ung g ewünschte Stücke von Ihrem Werkstück, um das Modellieren kleinerer Details zu erleichtern und ein Weg g brechen zu vermeiden. HINWEIS: Schalten Sie das Gerät nach dem Gebrauch am Ein/ Aus-Schalter aus und trennen Sie das Netzteil vom Stromnetz. -
Seite 15: Technische Daten
TECHNISCHE DATEN 100 – 240 V AC, Eingangsspannung 50/60 Hz, 0,4 A max. Ausgangsspannung 5,0 V DC, 3,0 A Ausgangsleistung 15 W Effizienz im Betrieb 83,2 % Effizienz im Leerlauf (10 %) 82,54 % Eigenverbrauch im Standby 0,09 W Stromversorgung Schneidegerät 5 V DC / 3 A Heißdraht-Temperatur 400 °C... - Seite 16 Kundenservice: DE : +49 (0)7631-360-350 CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 / 09. 08. 2021 – EB//BS/MR//SK...
- Seite 17 Coupe-polystyrène électrique à angle réglable Mode d'emploi NX-1519-675...
- Seite 19 Votre nouveau coupe-polystyrène électrique ....4 Contenu ....................4 Consignes préalables ............5 Consignes importantes ..............5 Consignes de sécurité ................ 5 Consignes importantes concernant le traitement des déchets ....................7 Déclaration de conformité ............... 8 Description du produit ............9 Assemblage et mise en marche ..........
-
Seite 20: Votre Nouveau Coupe-Polystyrène Électrique
VOTRE NOUVEAU COUPE-POLYSTYRÈNE Chère cliente, cher client, Nous vous remercions d'avoir choisi ce coupe-polystyrène électrique. Cet outil vous permet de découper n'importe quelles formes dans des plaques polystyrène. Afin d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. -
Seite 21: Consignes Préalables
CONSIGNES PRÉALABLES Consignes importantes • Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. - Seite 22 • Veillez à assurer une bonne aération lors de l'utilisation de l'outil. • Respectez également les consignes de sécurité du fabricant du matériau à découper. • Le coupe-polystyrène est chaud. Risque de brûlures ! • N'utilisez jamais l'appareil à proximité de rideaux ou autres matériaux combustibles.
-
Seite 23: Consignes Importantes Concernant Le Traitement Des Déchets
• Cet appareil est conçu pour un usage domestique ou similaire uniquement. • Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé. • Veillez à ce que le produit soit alimenté par une prise facilement accessible afin de pouvoir débrancher l'appareil rapidement en cas d'urgence. -
Seite 24: Déclaration De Conformité
Déclaration de conformité La société PEARL.GmbH déclare ce produit NX-1519 conforme aux directives actuelles suivantes du Parlement Européen : 2009/125/CE, établissant un cadre pour la fixation d’exigences en matière d’écoconception applicables aux produits liés à l’énergie, 2011/65/UE, relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements... -
Seite 25: Description Du Produit
DESCRIPTION DU PRODUIT 1. Base avec surface de travail 2. Interrupteur Marche/Arrêt 3. Port d'alimentation 4. Adaptateur secteur 5. Plateforme à aiguille 6. Chariot à vis 7. Fil à couper (tendu) 8. Bobine 9. Arceau de découpe 10. Bobine avec vis papillon et dispositif de blocage... -
Seite 26: Assemblage Et Mise En Marche
ASSEMBLAGE ET MISE EN MARCHE 1. Le fil à couper est enroulé sur une bobine pourvue d'un verrouillage. Installez la bobine sur l'arceau de découpe, vers son extrémité. 2. Déroulez 20 cm environ de fil, puis faites passer le fil à travers le trou situé... -
Seite 27: Utilisation
UTILISATION 1. Tracez les lignes de coupe sur le polystyrène. 2. Branchez l'adaptateur secteur à une prise de courant. 3. Appuyez sur l'interrupteur Marche/Arrêt de l'arceau. La LED rouge indique que l'appareil est allumé et que le fil chauffe. NOTE : LOrs de la première utilisation, il peut arriver que de la fumée se forme à... -
Seite 28: Coupes Droites Et Obliques
Coupes droites et obliques 1. Vous aurez besoin du chariot. Fixez-le à l'emplacement de votre choix par rapport au fil. 2. Pour les coupes droites, verrouillez la bobine sur l'arceau de découpe au niveau du marquage 90°. 3. Pour les coupes obliques, déplacez la bobine vers la gauche et verrouillez-la sur l'arceau. -
Seite 29: Coupes Cylindriques Et Coniques
Coupes cylindriques et coniques 1. Vous aurez besoin du chariot. Fixez-le à l'emplacement de votre choix par rapport au fil. 2. Placez également la plateforme à aiguilles sur le chariot. 3. Pour les coupes cylindriques, verrouillez la bobine sur l'arceau de découpe au niveau du marquage 90°. 4. -
Seite 30: Découpe À La Main
Découpe à la main 1. Sortez l'arceau de la base. 2. Tout d'abord, découpez les morceaux excédentaires de votre pièce pour faciliter la modélisation de détails plus petits et éviter que la pièce ne se brise. NOTE : Éteignez l'appareil via l'interrupteur Marche/Arrêt et débranchez-l'adaptateur secteur de l'alimentation après utilisation. -
Seite 31: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES 100 – 240 V AC / Tension d'entrée 50/60 Hz / 0,4 A max. Tension de sortie 5,0 V DC / 3,0 A Puissance de sortie 15 W Efficacité en fonctionnement 83,2 % Efficacité en fonctionnement à vide 82,54 % (10 %) Consommation en veille 0,09 W... - Seite 32 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV3 / 11. 08. 2021 – EB//BS/MR//SK...
